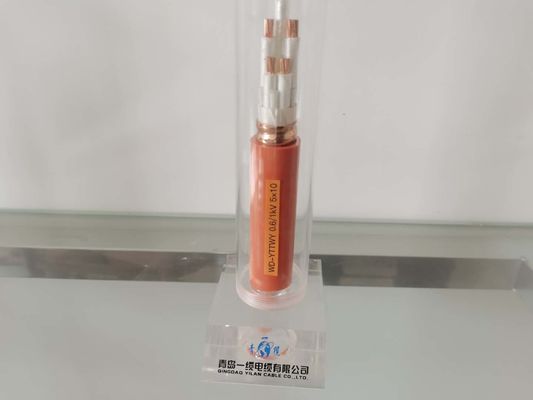

1kV Copper Fire Resistant LSZH Mineral Insulated Cable

1kV cavo isolato minerale resistente al fuoco del rame LSZH

  • Evidenziare

    Cavo isolato minerale di LSZH

    ,

    cavo isolato minerale 1kV

    ,

    Conduttore di rame Multicore Flexible Cable

  • Nome di prodotto
    Cavo isolato minerale
  • Materiale di isolamento
    PVC
  • Conduttore Material
    Rame
  • rivestimento esterno
    PVC pulito & regolare
  • Tipo
    Isolato
  • Numero dei conduttori
    Multicore
  • Marca
    HOLD-ONE
  • Quantità di ordine minimo
    100m
  • Imballaggi particolari
    Tamburo di legno
  • Tempi di consegna
    7 giorni dopo il deposito ricevuto
  • Termini di pagamento
    L/C, T/T

1kV cavo isolato minerale resistente al fuoco del rame LSZH

Cavo resistente al fuoco isolato minerale di BBTRZ



Caratteristiche di prodotto



(1) protezione contro l'incendio. Il cavo di BBTRZ usa il nastro della mica e l'isolamento composito espulso, facendo uso dei materiali refrattari



L'isolamento del mortaio e la protezione antincendio, il nuovo prodotto materiale possono superare la prova del livello di norma C delle BS 6387 sotto 950℃ la fiamma per 80 minuti, nessuna ripartizione elettrica; 15 minuti dopo 15 minuti dell'immersione dell'acqua, fiamma di W650℃, nessuna ripartizione, prova del livello di b a 950 nessuna ripartizione entro 15 minuti sotto la fiamma a ℃.



(2) flessibile. Il conduttore del cavo di BBTRZ è fatto di trefolo di rame e lo strato dell'isolamento è fatto del nastro della mica e del materiale composito espulso. L'argilla resistente al fuoco è usata come l'isolamento termico e materiale a prova di fuoco e senza alogeno, materiale ignifugo della guaina del basso fumo. Il prodotto è più flessibile.



(3) protezione dell'ambiente. La trasmissione bruciante del cavo di BBTRZ supera 80% (la norma è 60%), che soddisfa le richieste di fumo basso. Poiché i materiali dell'isolamento e della guaina del cavo sono composti inorganici, non c'è materiale usuale del PVC. Di conseguenza, anche sotto tiro le circostanze, nessun gas acido è emessa, né gli alogeni sono generati.



(4) sicurezza. Può assicurare il potere nella fiamma, attrezzatura anti-incendio di inizio, riduce le perdite causate da incendi ed è particolarmente affidabile per la sicurezza personale.



(5) tempo di impiego lungo. I materiali isolanti inorganici possono resistere alle temperature elevate e non sono facili da invecchiare ed il loro tempo di impiego è molte volte che dei cavi isolati organici.



(6) facile installare. Ci sono pochi o nessun giunti nei giunti del cavo. Rispetto ai cavi della lotta contro l'incendio dell'ossido di magnesio, la costruzione è conveniente ed il costo dell'installazione è basso.



(7) buona economia. dovuto la tecnologia di produzione avanzata e l'installazione semplice, nelle stesse circostanze, il vero costo completo è più di 30% più basso del costo dei cavi isolati minerali alimentabili ossidati.



(8) ricordo: Quando i cavi multipli di BBTRZ direttamente sono sepolti, la loro lunghezza non supererà 6. La distanza fra i cavi dovrebbe essere il più distante possibile di fornire abbastanza spazio di raffreddamento per i cavi. Prima della stenditura del cavo di BBTRZ, completamente consideri prego la prestazione di dissipazione di calore del suolo, della sabbia, del canale per cavi o del canale per cavi intorno al cavo ed assicuri correggere il coefficiente di resistenza termica del cavo in moda da potere usare normalmente e sicuro il cavo di BBTRZ a lungo.


Termine nominale
Incrocio
sezione
Esterno
Diametro
approssimativamente.
Peso di cavo approssimativamente. Caduta di tensione Mini
piegamento
raggio
Monofase Trifase
mm2 millimetro kg/km V/A.km V/A.km millimetro
3 x 1,5 10,7 273,3 30,8 26,7 160,5
3 x 2,5 11,6 319,4 18,9 16,4 174,0
3 x 4 12,5 398,3 11,8 10,2 187,5
3 x 6 13,7 479,9 7,9 6,81 205,5
3 x 10 17,3 636,1 4,7 4,05 259,5
3 x 16 19,5 846,8 2,94 2,55 292,5
3 X.25 22,3 1.192,9 1,87 1,62 334,5
3 x 35 25,2 1.518,8 1,35 1,17 378,0
3 x 50 28,6 1.950,5 1,01 0,87 429,0
3 x 70 32,7 2.629,9 0,71 0,61 490,5
3 x 95 37,1 3.588,8 0,52 0,454 556,5
3 x 120 40,9 4.379,3 0,43 0,371 613,5



Applicazioni



(1) sistema di estinzione di incendio di varie costruzioni.



(2) costruzioni civili di palazzo multipiano, edifici per uffici, hotel, grandi centri commerciali, centri espositivi, musei, biblioteche, ospedali, stadio, aeroporti, ecc.



(3) campo ad alta temperatura, quali acciaio, fusione, vetro ed altre officine.



(4) campi infiammabili ed esplosivi, quali petrolio, energia nucleare chimica, farmaceutica, ed imprese militari.



(5) progetti di difesa nazionale, quali le navi, l'aviazione, lo spazio aereo, i lanci satelliti, i centri di controllo, ecc.



Struttura di prodotto



---Materiale del conduttore



Filo di rame temprato ordinario, grado 2. del filo.



---Materiali di isolamento



Composto d'isolamento minerale inorganico con nastro adesivo della mica.



---Materiale di isolamento



XLPE (polietilene unito con legami atomici incrociati)



---riempitore



Mg (OH) 2 o refrattario 3 di Al (OH)



---Materiale della guaina



LSZH (alogeno zero del fumo basso)



- Numero del centro



1C, 2C, 3C, 4C, 5C, 3C + E, 3C + 2E, 4C + E



- Tasso di tensione



0.6/1kV, 600/1000V



- Temperatura di funzionamento



Normale: -15℃~+250℃, periodo speciale: 1083℃



- Raggio di piegamento minimo



un diametro esterno di 10 x



---Norme di produzione



JG/T 313-2014, GB/T 34926-2017, IEC 60702, BS 6387
