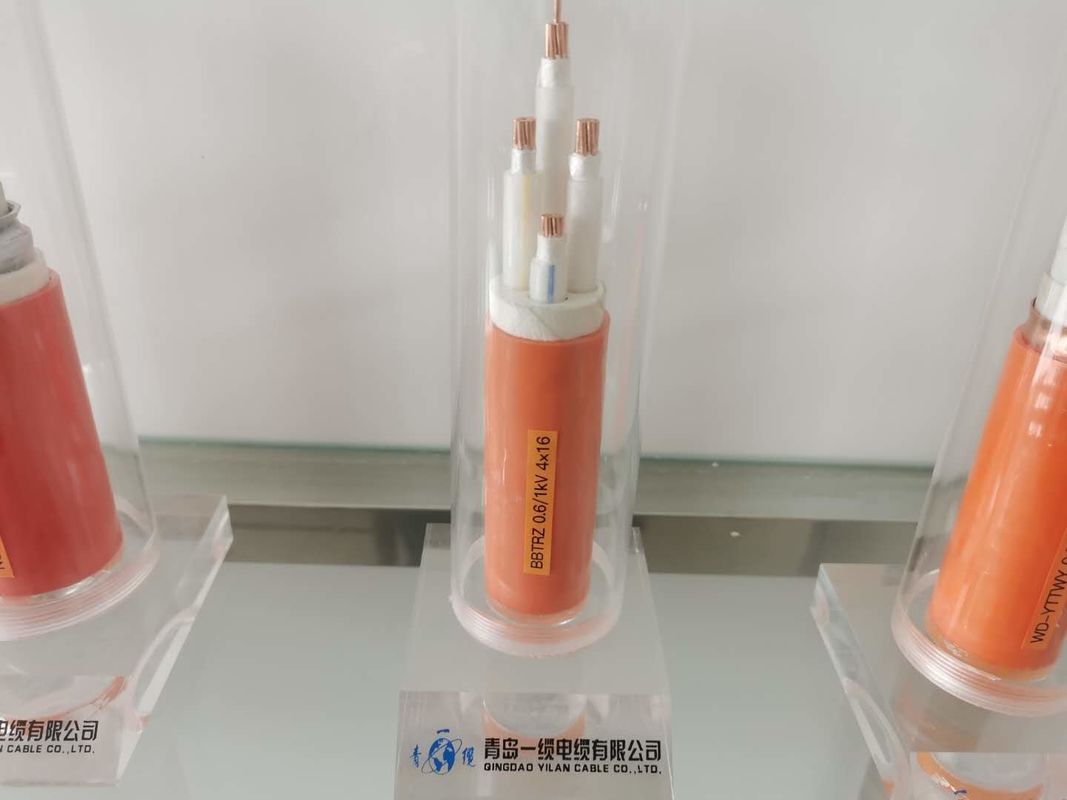

L'alluminio di rame del centro ha inguainato il cavo isolato minerale flessibile
1. Conduttore: È fatto dei fili di rame incagliati con buon piegando la prestazione.
2. Isolamento: Utilizzi i materiali isolanti inorganici resistenti e non combustibili ad alta temperatura.
3. Coperture del metallo: fatto della lega di alluminio.
4. Guaina esterna: Usi rispettoso dell'ambiente, invecchiamento-resistente, tempo-resistente, il basso fumo ed i materiali senza alogeno della guaina.
5. Adatto a stenditura dell'interno ed all'aperto, capace resistere alle forze meccaniche esterne.
Metodo di scelta
1. Nei seguenti casi, i cavi isolati minerali flessibili con le guaine di plastica dovrebbero essere usati:
Il cavo è disposto in un ambiente che corrode la guaina di rame.
I cavi sono sepolti direttamente o sono posti tramite i tubi.
I cavi sono risieduti negli spazi non tecnici delle costruzioni ed hanno requisiti estetici. Dove c'è un requisito di protezione antincendio, una recinzione di plastica del basso fumo e senza alogeno dovrebbe essere usata.
Termine nominale
Incrocio
sezione |
Esterno
Diametro
approssimativamente. |
Peso di cavo approssimativamente. |
Caduta di tensione |
Mini
piegamento
raggio |
| Monofase |
Trifase |
| mm2 |
millimetro |
kg/km |
V/A.km |
V/A.km |
millimetro |
| 3 x 1,5 |
10,7 |
273,3 |
30,8 |
26,7 |
160,5 |
| 3 x 2,5 |
11,6 |
319,4 |
18,9 |
16,4 |
174,0 |
| 3 x 4 |
12,5 |
398,3 |
11,8 |
10,2 |
187,5 |
| 3 x 6 |
13,7 |
479,9 |
7,9 |
6,81 |
205,5 |
| 3 x 10 |
17,3 |
636,1 |
4,7 |
4,05 |
259,5 |
| 3 x 16 |
19,5 |
846,8 |
2,94 |
2,55 |
292,5 |
| 3 X.25 |
22,3 |
1.192,9 |
1,87 |
1,62 |
334,5 |
| 3 x 35 |
25,2 |
1.518,8 |
1,35 |
1,17 |
378,0 |
| 3 x 50 |
28,6 |
1.950,5 |
1,01 |
0,87 |
429,0 |
| 3 x 70 |
32,7 |
2.629,9 |
0,71 |
0,61 |
490,5 |
| 3 x 95 |
37,1 |
3.588,8 |
0,52 |
0,454 |
556,5 |
| 3 x 120 |
40,9 |
4.379,3 |
0,43 |
0,371 |
613,5 |
2. Selezione di specificazione
Determini la temperatura di funzionamento massima del cavo secondo il cavo che pone l'ambiente, ragionevolmente selezioni la corrente corrispondente del cavo e determini le specifiche del cavo.
2,1: Ci sono due tipi di cavi isolati minerali flessibili secondo la temperatura del cavo
Capacità di carico: a 70°C
Ampacity a 105°C
2,2: La capacità di carico corrente del cavo selezionato dovrebbe essere conforme alla temperatura di funzionamento normale di 70 0 C nelle seguenti circostanze situantesi:
Linee pulite lungo le pareti, i sostegni, i tetti ed i ponti.
È diretto insieme ad altri tipi di cavi nello stessi ponte, asse, fossa del cavo e tunnel del cavo.
Altri posti in cui la temperatura del conduttore è troppo alta possono causare la ferita personale o il danno all'attrezzatura.
2,3: Disponga i cavi nel ponte, nella fossa del cavo e nel posto in cui la macchina senza equipaggio indossa il tubo. La capacità di carico corrente può essere selezionata secondo la temperatura di funzionamento normale 105 0 C
. 2,4: Le specifiche dei cavi isolati minerali flessibili dovrebbero ragionevolmente essere determinate secondo la lunghezza reale della linea e la lunghezza della consegna del cavo.
3. Punti di progettazione
3,1 la guaina di rame può essere usata come messa a terra, così cavo del PE solitamente non è necessaria.
3,2 sostituire le condotte del bus con i cavi isolati minerali flessibili con le grandi sezioni trasversali può ridurrsi costruire l'investimento e migliorare la linea la sicurezza.
