Il metallo pesante ha inguainato il cavo isolato minerale

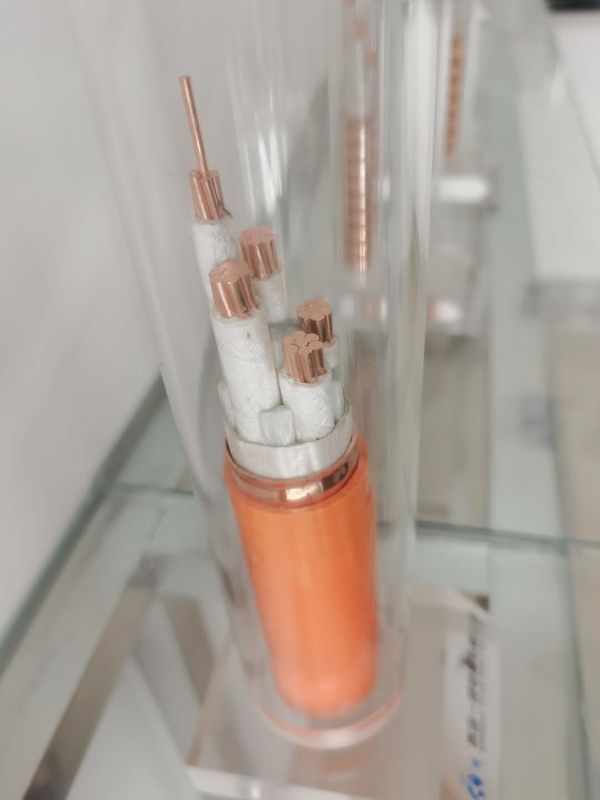

Struttura di cavo a prova di fuoco flessibile
1. Conduttore di cavo: si compone dei fili di rame incagliati, con la proprietà flessionale favorevole
2. Strato dell'isolamento: adotta i materiali isolanti inorganici resistenti ad alta temperatura
3. Guaina di rame: materiali di rame, con lavorare speciale, con la proprietà flessionale favorevole. usato come cavo del PE.
4. Guaina esterna: è fatta delle materie plastiche della non tossicità del basso fumo, con protezione contro la corrosione favorevole.
Termine nominale Incrocio sezione |
Esterno Diametro approssimativamente. |
Peso di cavo approssimativamente. | Caduta di tensione | Mini piegamento raggio |
|
Monofase | Trifase | ||||
mm2 | millimetro | kg/km | V/A.km | V/A.km | millimetro |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 X.25 | 22,3 | 1.192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1.518,8 | 1,35 | 1,17 | 378,0 |
3 x 50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37,1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
Modello di cavo a prova di fuoco flessibile
YTTW
Y: simbolo di serie
T: Conduttore del bottaio
T: Guaina di rame
W: Isolamento inorganico
Secondo le norme nazionali, il cavo resistente al fuoco e la fune: prova caratteristica di metodo di prova del fuoco, secondo GB12666. 6 classe A, ustione in fuoco con la temperatura della fiamma 950℃ applicare la tensione di 750V fra la fase e la fase e fra la fase e la guaina esterna dovrebbe potere da resistere a per 90min senza ripartizione.
La classe B, panino in fuoco con il ° C di temperatura della fiamma 750-800, applica la tensione di 750V fra la fase e la fase e fra la fase e la guaina dovrebbe potere da resistere a per il min 90 senza ripartizione.
2. Secondo il BS6378, il cavo a prova di fuoco flessibile risponde alle seguenti esigenze:
Classifichi 650 un ℃ 3h
℃ 3h della classe B 750
℃ 3h della classe C 950
℃ 20min della classe S 950
1. La proprietà a prova di fuoco eccellente, la valutazione a prova di fuoco non solo soddisfa il GB1266.6 standard nazionale: il min del ℃ 90 di categoria A 950, capanna inoltre si incontra con le BS standard BRITANNICHE 187-1994: Classe un 650℃ 3h: classe B 750℃ 3h; ℃ 3h della classe la C 950 nel frattempo, inoltre può da resistere alla spruzzatura dell'acqua o al colpo meccanico;
2. Lunghezza continua lunga: la lunghezza può soddisfare la richiesta di lunghezza dell'alimentazione elettrica malgrado il unico centro o il cavo multipolare e la lunghezza continua di ogni cavo può essere finchè M. 1000.
3. La grande sezione trasversale, l'area sezionale delle portate 630mm2 del cavo unipolare e quella di cavo multipolare raggiunge 70 mm2.
4. La proprietà della flessibilità, il cavo può essere arrotolata sul reeI del cavo con il raggio di piegamento 6-10D, (D è il diametro esterno di cavo):
5. La non tossicità senza fumo quando masterizza, adotta i materiali inorganici (materiali non infiammabili) per isolamento che la sua combustione non produrrebbe alcun gas nocivo o secondario
inquinamento è un prodotto di protezione dell'ambiente;
6. L'alta capacità di sovraccarico, il cavo non solo è alta nella capacità di carico corrente, ma inoltre ha grande capacità di sovraccarico. Secondo i requisiti fissanti, la temperatura dell'asso della spuma di cavo è solitamente ℃ 70 se non sarà toccata o non contatterà con i materiali che da costruzione infiammabili la temperatura del conduttore può essere di intensificarsi a ℃ 105. Nel trovare il sovraccarico, la temperatura di lavoro a lungo termine di cavo a prova di fuoco può raggiungere il ℃ 250;
7. La proprietà della prova di corrosione, a prova di fuoco isolato organico richiede a volte il tubo di plastica o il tubo o il tubo del ferro, il tubo di plastica è suscettibile di deteriorarsi e rivestire di ferro il tubo è suscettibile di arrugginire o erodere, ma il cavo a prova di fuoco ha guaina di rame ed il tubo è inutile, inoltre, la guaina di rame ha resistenza della corrosione favorevole.
8. Esente da disturbo elettromagnetico quando fissa nella stessa asse verticale con il cavo di informazioni e cavo di controllo a causa della protezione della guaina di rame il cavo a prova di fuoco non interferirebbe cavi o funi di controllo e singoli;
9. Apparecchiatura di Tinguishing normalmente in fiamma, riduce il danno da incendio, estinguente normalmente l'apparato in fiamma, riduce il danno da incendio. Inoltre, è affidabile per la sicurezza del personale, poichè la sua guaina di rame è un genere di buon conduttore, è il migliore cavo interrato del PE e copre l'intero cavo, la durata di fino a 100 anni;
10. Tempo di impiego lungo, la resistenza ad alta temperatura e la resistenza di degradazione di materiale isolato inorganico il suo tempo di impiego è molte volte di quello dei cavi isolati organici, nelle condizioni normali di lavoro, il suo tempo di impiego può essere finchè quello delle costruzioni;
11. Il trasporto e l'imballaggio dei cavi a prova di fuoco flessibili compreso i fittinos dell'installazione sono semplici quasi lo stessi di quello dei cavi generali;
12. L'efficienza economica, favorevoli dovuto i processi di fabbricazione avanzati ed il costo globale dell'installazione semplice di cavo a prova di fuoco flessibile è molto iower che quella di cavo isolato minerale nelle stesse circostanze.
Caratteristiche elettriche di cavo a prova di fuoco flessibile
