Cavo isolato minerale flessibile di serie bassa del fumo BTTZ

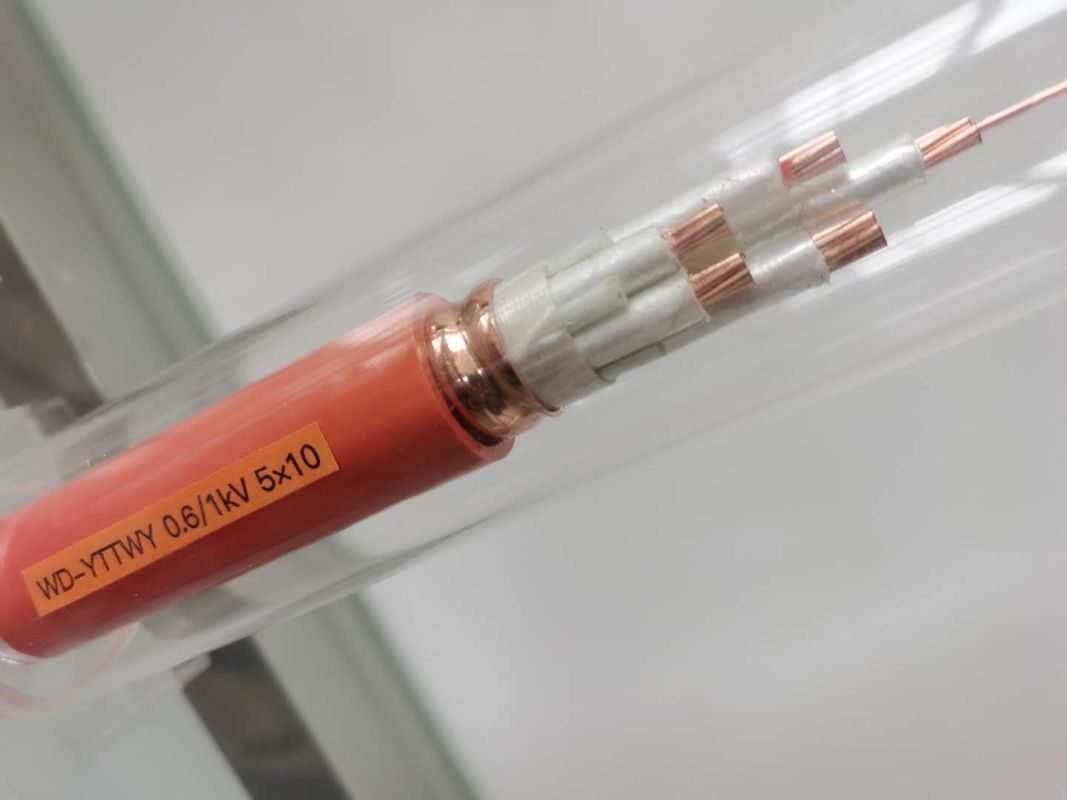

Struttura di cavo a prova di fuoco flessibile
1. Conduttore di cavo: si compone dei fili di rame incagliati, con la proprietà flessionale favorevole
2. strato dell'isolamento: adotta i materiali isolanti inorganici resistenti ad alta temperatura
3. guaina di rame: materiali di rame, con lavorare speciale, con la proprietà flessionale favorevole. usato come cavo del PE.
4. guaina esterna: è fatta delle materie plastiche della non tossicità del basso fumo, con protezione contro la corrosione favorevole.
Termine nominale Incrocio sezione |
Esterno Diametro approssimativamente. |
Peso di cavo approssimativamente. | Caduta di tensione | Mini piegamento raggio |
|
Monofase | Trifase | ||||
mm2 | millimetro | kg/km | V/A.km | V/A.km | millimetro |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 X.25 | 22,3 | 1.192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1.518,8 | 1,35 | 1,17 | 378,0 |
3 x 50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37,1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
3 x 150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
Secondo le norme nazionali, il cavo resistente al fuoco e la fune: prova caratteristica di metodo di prova del fuoco, secondo GB12666. 6 classe A, ustione in fuoco con la temperatura della fiamma 950℃ applicare la tensione di 750V fra la fase e la fase e fra la fase e la guaina esterna dovrebbe potere da resistere a per 90min senza ripartizione.
La classe B, panino in fuoco con il ° C di temperatura della fiamma 750-800, applica la tensione di 750V fra la fase e la fase e fra la fase e la guaina dovrebbe potere da resistere a per il min 90 senza ripartizione.
Secondo il BS6378, il cavo a prova di fuoco flessibile risponde alle seguenti esigenze:
Classifichi 650 un ℃ 3h
℃ 3h della classe B 750
℃ 3h della classe C 950
℃ 20min della classe S 950
Tensione nominale: 0.6/1kV
Tensione di lavoro Rated: carico leggero 500V, onere gravoso 750V;
Corrente nominale: il singolo centro 25-1800 A; 16-500A multiconduttore
Resistenza di isolamento: resistance≥ 1000MΩ dell'isolamento per chilometro. lunghezza di cavo meno di 100m, quindi il ≥ 10000 MΩ di resistenza di isolamento
La frequenza industriale resiste alla tensione: applichi la tensione di 2000V e 2500 V fra la fase e la guaina di rame dei cavi di 500V e 750V rispettivamente, dovrebbero potere resistere a per il min 15 senza essere ripartita.
