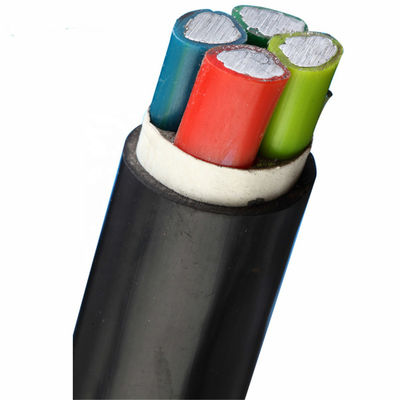

il PVC del tunnel 0.6/1kw ha isolato il cavo elettrico
Il PVC ha isolato il cavo elettrico
Il PVC (cloruro di polivinile) è ampiamente usato per isolamento, rivestimento e l'inguainamento delle strutture del cavo. Il PVC è redditizio ed ha proprietà invecchianti eccellenti, superanti solitamente una durata di 25 - 30 anni.
Poiché il PVC è facile da modificare, è considerato come uno dei la più versatili termoplastica-sebbene il PVC sia inerentemente duro e duro, è facile da passare i plastificanti, stabilizzatori, i lubrificanti ed i vari ingredienti e riempitori ausiliarii sono modificati ed elaborati per migliorare le varie proprietà. Quando usato come tipo termoplastico, è inoltre facile da elaborare e riciclare.
I cavi con l'isolamento o la guaina del PVC sono ignifugi, che sono una considerazione importante per i cavi nella maggior parte delle applicazioni. Il PVC è resistente a molti prodotti chimici, compreso gli oli, acidi ed alcali ed è duro, durevole e resistente all'uso. L'aggiunta degli additivi vari può migliorare la sua gamma di temperature (solitamente -40 - 105°C) come pure la sua resistenza a luce solare, ridurre fumo e le emissioni di polvere e migliorare resistenza all'acqua.
Come materiale isolante, i cavi possono scegliere solitamente soltanto fra XLPE e PVC-fra i materiali termoplastici e thermoset. Ci sono legami incrociati termoindurenti del PVC, che sono uniti con legami atomici incrociati solitamente facendo uso della tecnologia del fascio di elettroni, ma sono più costosi usare, in modo da una volta specificati, sono utilizzati solitamente nelle applicazioni industriali alto-spec. quale difesa ed automobilistico. Il cloruro di polivinile termoindurente o unito con legami atomici incrociati ha più alta resistenza dielettrica più dura e migliore di resistenza al calore, in modo da significa che i rivestimenti del diluente o gli strati isolanti possono applicarsi, con conseguente più piccola dimensione globale del cavo.
Parametri tecnici:
| Sezione trasversale |
Conduttore |
Conduttore Screen |
Isolamento |
Schermo di isolamento |
Schermo metallico |
Guaina interna |
Armatura |
Strato dello schermo no. |
Guaina esterna |
Diametro esterno |
Cavo di rame |
Cavo di alluminio |
| mm2 |
millimetro |
millimetro |
millimetro |
millimetro |
millimetro |
millimetro |
millimetro |
|
millimetro |
millimetro |
kg/km |
kg/km |
| 50 |
8,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0,8 |
10,5 |
0,8 |
0,1 |
2,2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16,2 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Applicazione
Il PVC ha isolato i cavi elettrici è adatto a trasmissione ed a sistemi di distribuzione con una tensione nominale di 0.6/1kV. Per installazione fissa all'aperto, sepolto direttamente nella depressione di cavo. I cavi corazzati del nastro d'acciaio (STA) possono resistere alle forze meccaniche, ma non possono resistere alle grandi forze di trazione. I cavi corazzati d'acciaio (SWA) possono resistere a meccanico ed alle forze di trazione.
