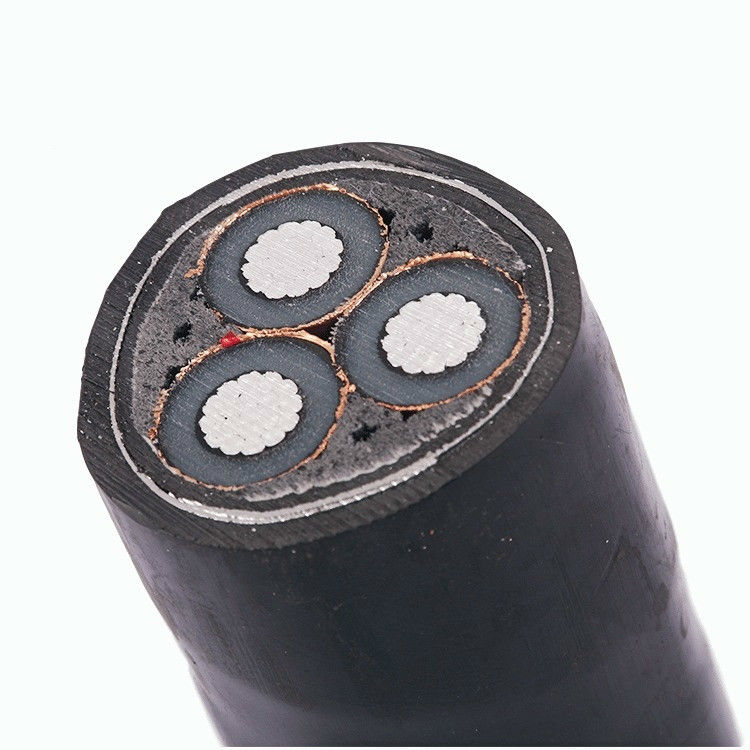

Cavo elettrico medio di tensione del cavo elettrico del PVC
Applicazione del cavo isolato del PVC:
Utilizzato nel trasporto di energia e nei sistemi di distribuzione di 35kV e sotto.
Utilizzato generalmente nella energia elettrica, nella costruzione, nell'estrazione mineraria, nella metallurgia, in petrochimico ed in altri campi
Completamente sostituire i cavi elettrici carta-isolati impregnati d'olio ed eseguire le comunicazioni parziali della sostituzione
Il PVC ha isolato il cavo elettrico
Il polietilene/cloruro di polivinile uniti con legami atomici incrociati ha isolato i rivestimenti del filo la serie del prodotto a base di filo e la sua temperatura di lavoro è
Varia secondo il materiale di isolamento, pricipalmente 70 gradi e 90 gradi di temperatura.
Secondo il tipo del conduttore, compreso il PVC/XLPE del conduttore solido ha isolato i cavi,
Il PVC verticale/XLPE ha isolato i cavi, PVC/XLPE ha isolato i cavi dei colori differenti.
Secondo la sua forma, include i cavi piani dei colori differenti, i cavi rotondi, ecc.
Codificato secondo il suo numero del centro, compreso il cavo del unico centro, il cavo multiconduttore ed altri colori differenti.
Parametri tecnici:
| Sezione trasversale |
Conduttore |
Conduttore Screen |
Isolamento |
Schermo di isolamento |
Schermo metallico |
Guaina interna |
Armatura |
Strato dello schermo no. |
Guaina esterna |
Diametro esterno |
Cavo di rame |
Cavo di alluminio |
| mm2 |
millimetro |
millimetro |
millimetro |
millimetro |
millimetro |
millimetro |
millimetro |
|
millimetro |
millimetro |
kg/km |
kg/km |
| 50 |
8,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0,8 |
10,5 |
0,8 |
0,1 |
2,2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16,2 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Funzione di uso:
1. Tensione nominale: Uo/U: 26/35kV, 21/35kV, 12/20 di chilovolt (24 chilovolt), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.
2. Numero dei centri: il singolo centro, il centro triplo.
3. La temperatura di lavoro massima permessa del conduttore per lavoro a lungo termine è 90oC. In uno stato di cortocircuito (la durata più lunga non supera 5 secondi). La temperatura massima del conduttore non supera 250.
4. La resistenza di CC del conduttore soddisfa le richieste di GB/T3956-1997.
5. La temperatura ambiente non dovrebbe essere più bassa di 0 quando si situa. Altrimenti, dovrebbe essere preriscaldata.
6. Non c'è limite orizzontale di goccia quando pone i cavi. Il raggio di piegamento del cavo sensibile del tre-centro non dovrebbe essere di meno di 12 volte il diametro esterno del cavo.
7. Prova di lavoro di tensione di frequenza:
Per i cavi con il Uo di 3.6kV o abbassarsi: 2.5Uo + 2kV/5min senza puntura.
Per i cavi con il Uo di 3.6kv~18kV: 3.5Uo/5min senza puntura.
Per i cavi con il Uo di 21kV e di 26 chilovolt: 2.5Uo/30min, nessuna puntura.
8. Prova parziale di scarico: La capacità di scarico del cavo a 1.73Uo non dovrebbe superare 10pC.
