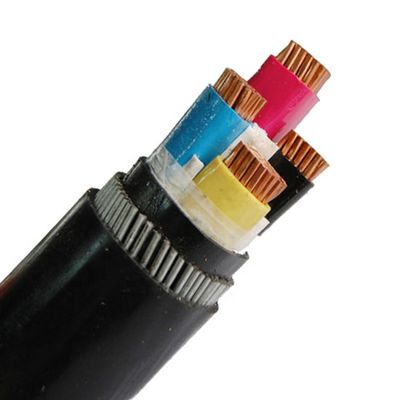

90 cavo ignifugo del centro di grado 4
Introduzione ignifuga del cavo
Il metodo usato generalmente per i cavi ignifugi è di aggiungere gli alogenuri e gli ossidi metallici alogenati ai materiali quali isolamento, la guaina ed il materiale da otturazione. La valutazione dal punto di vista di rallentamento della fiamma è un metodo eccellente.
Portata di applicazione:
I cavi elettrici isolati del cloruro di polivinile sono adatti a riparazione nel CA 50HZ, nella trasmissione di tensione nominale 0.6/1kV e nelle linee di distribuzione.
XLPE ha isolato i cavi elettrici presenta molti vantaggi rispetto ai cavi isolati di carta del PVC ed isolato. I cavi uniti con legami atomici incrociati del polietilene hanno alte proprietà elettriche, le proprietà meccaniche, le proprietà invecchianti termiche, la resistenza fendentesi di stress ambientale, la resistenza chimica della corrosione, la struttura semplice, uso facile e non sono limitati tramite le grandi differenze di strato. Può essere usato a lungo a 90 gradi di temperatura elevata
Area di sezione nominale (mm2) |
Il centro di rame |
Il centro di alluminio |
Area di sezione nominale (mm2) |
Il centro di rame |
Il centro di alluminio |
1,5 |
12,1 |
18,1 |
95 |
0,193 |
0,32 |
2,5 |
7,41 |
12,1 |
120 |
0,153 |
0,253 |
4 |
4,61 |
7,41 |
150 |
0,124 |
0,206 |
6 |
3,08 |
4,61 |
185 |
0,099 |
0,164 |
10 |
1,83 |
3,08 |
240 |
0,0754 |
0,125 |
16 |
1,15 |
1,91 |
300 |
0,0601 |
0,1 |
25 |
0,727 |
1,2 |
400 |
0,047 |
0,778 |
35 |
0,524 |
0,868 |
500 |
0,0366 |
0,0605 |
50 |
0,387 |
0,641 |
630 |
0,0283 |
0,0469 |
70 |
0,268 |
0,443 |
800 |
0,0221 |
0,0367 |
Prestazione tecnica:
1. La temperatura massima di lavoro a lungo termine: ≤90°C
2. Temperatura dell'installazione: ≥0°C
3. Il più alta temperatura di cortocircuito (non non più di 5 secondi): 250°C
4. Nel caso di tensione meccanica insufficiente, non può essere posto senza cadere. I cavi unipolari non possono essere riparati con ferro che pone i tubi o gli strumenti del ferro rotondo intorno al cavo
