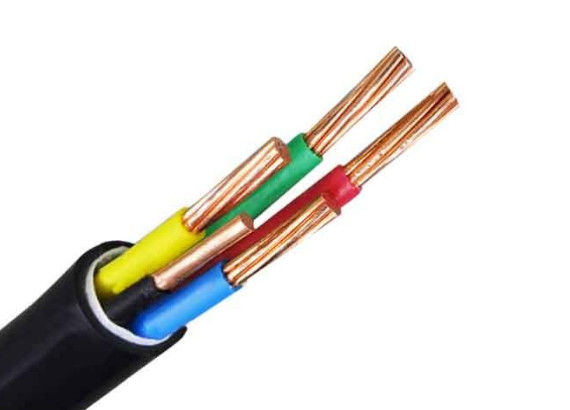

cavo isolato resistente all'uso del PVC di 1.5mm2 2.5mm2
Tensione nominale:
0.6 / 1kv
Numero dei centri:
il 1 centro, i 2 centri, i 3 centri, 3 + 1 i centri, i 3 + 2 centri, i 4 centri, il 4 + 1 centro, i 5 centri
L'applicazione del PVC ha isolato il cavo elettrico:
Il PVC ha isolato i cavi è adatto a risiedere nelle posizioni fisse. È ampiamente usato nella distribuzione del cavo e nel trasporto di energia con tensione nominale di CA fino a 1KV.
La prestazione di servizio del PVC ha isolato il cavo elettrico:
1) Tensione nominale: 0,6/1KV
2) Temperatura di lavoro a lungo termine: non superiore a 70℃
3) Nel porre i cavi, la temperatura ambiente non dovrebbe essere più bassa di 0°C
4) Raggio di piegamento minimo:
Diametro ≤25mm, raggio di piegamento ≥4D di totale del cavo
Radius≥6D di piegamento, diameter> totale 25mm del cavo
Parametri tecnici:
Sezione trasversale | Conduttore | Conduttore Screen | Isolamento | Schermo di isolamento | Schermo metallico | Guaina interna | Armatura | Strato dello schermo no. | Guaina esterna | Diametro esterno | Cavo di rame | Cavo di alluminio |
mm2 | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | kg/km | kg/km | |
50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Lo scopo principale
I cavi uniti con legami atomici incrociati del polietilene (XLPE) hanno proprietà elettriche e fisiche eccellenti e sono i migliori cavi per le linee di distribuzione e della trasmissione. I vantaggi di questi cavi sono struttura semplice e peso leggero; oltre alla resistenza elettrica, termica, meccanica e chimica eccellente, inoltre hanno la convenienza dell'applicazione. Può anche essere disposta lungo l'itinerario senza essere limitata tramite le differenze di altezza.
