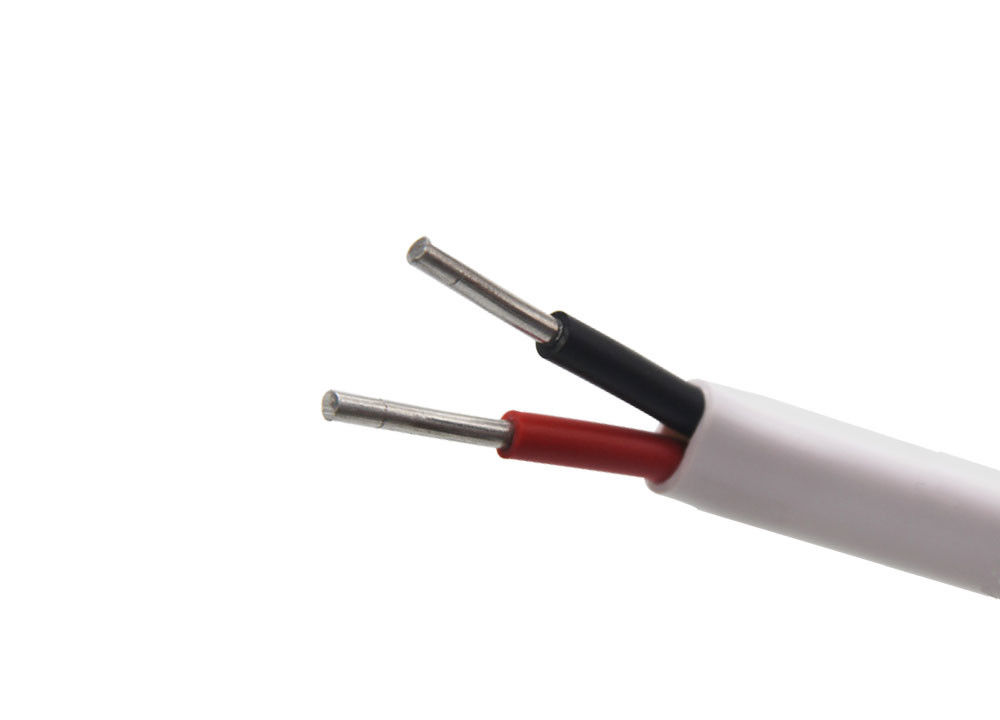

Il PVC di rame del centro ha isolato il cavo flessibile
Siamo situati fra i produttori famosi del cavo del PVC in Cina. I cavi del PVC di bassa tensione ed il PVC hanno isolato i cavi che forniamo siamo progettati e fabbricati dagli esperti. Tutti i nostri cavi del PVC rispondono alle specifiche richieste dell'industria. Inoltre, il PVC ha isolato i cavi è fatto dei conduttori di alluminio e di rame, che rispondono alle varie norme internazionali. Inoltre, i nostri cavi del PVC sono riconosciuti conducendo le società di consulto elettriche.
Applicazione
I fili di rame temprati con l'isolamento del PVC sono adatti ad elettrodomestici di collegamento, a piccole macchine utensili, a strumenti ed a materiale di illuminazione elettrico e sono ampiamente usati come connettori per i driver, l'illuminazione, il materiale elettrico, gli strumenti ed il materiale per le telecomunicazioni.
Parametri tecnici:
| Sezione trasversale | Conduttore | Conduttore Screen | Isolamento | Schermo di isolamento | Schermo metallico | Guaina interna | Armatura | Strato dello schermo no. | Guaina esterna | Diametro esterno | Cavo di rame | Cavo di alluminio |
| mm2 | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | kg/km | kg/km | |
| 50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Dettagli della costruzione
conduttore
Il conduttore è fatto del grado elettrolitico di alluminio/rame, in conformità con È: 8130: 1984 classi 1 e norme della classe 2
Isolamento (È: 5831-1984)
Tipo A del PVC: Isolamento generale per i cavi fissi dell'installazione.
Tipo C del PVC: Isolamento termoresistente (ora).
Riconoscimento del centro
Il cavo del centro è identificato dai seguenti colori differenti:
Il singolo centro: rosso, giallo, blu, nero o qualsiasi colore secondo i requisiti di cliente
I due centri: rosso e nero
I tre centri: rosso, giallo e blu
Tre ed i mezzi centri: i centri neutrali rossi, gialli, blu e neri.
Il centro del quadrato: rosso, giallo, blu e nero
cavo del Cinque-centro: rosso, giallo, blu, nero e grigio.
Sei nuclei e sopra: i due nuclei adiacenti (conteggio e direzione) in ogni strato sono blu e gialli ed il resto è grigio. La stessa sequenza come sopra e la stampa indelebile dei numeri del centro, o tutti i centri dello stesso colore hanno un colore numerato indelebile di contrasto su ogni centro. Altri colori hanno acconsentito con gli acquirenti ed i produttori, con i codici digitali.
disposizione
Secondo le combinazioni colori di cui sopra, impili i cavi del centro con i cavi destri appropriati.
Guaina interna
Secondo l'accordo fra il fornitore ed il compratore usare le materie termoplastiche, il centro laminato è fornito dallo spostamento o dall'estrusione. Il materiale utilizzato dovrebbe essere compatibile con la valutazione della temperatura del cavo del PVC.
Armatura
L'armatura è fornita sulla guaina interna per impedire il danno meccanico. L'armatura utilizza solitamente il filo di acciaio galvanizzato o la cinghia d'acciaio. L'armatura dovrebbe essere correttamente sinistra sulla guaina interna. La copertura minima dell'armatura dovrebbe essere 90%. In cavi unipolari utilizzati nei sistemi di CA, i cavi di alluminio duri non magnetici dovrebbero essere usati per armoring. Se il diametro della guaina interna non supera 13 millimetri (più maggior di 13 millimetri), il filo di acciaio rotondo è usato. Utilizzi l'armatura d'acciaio piana del nastro. Le dimensioni differenti dei cavi rotondi possono anche essere fornite secondo i requisiti specifici.
Rivestimento di PVC
La guaina esterna dovrebbe essere inguainata sulla guaina interna o sui centri impilati. Se una guaina esterna è fornita sul centro laminato, lo spessore medio della guaina esterna dovrebbe essere la somma dello spessore nominale della guaina esterna e lo spessore minimo della guaina interna ha specificato dentro È: 1554 (Part-1) - 1988 la guaina specificata nella norma.
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
