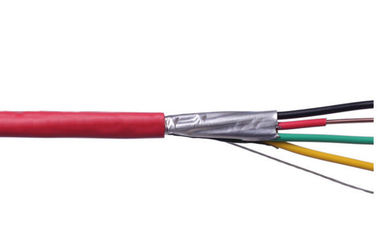

Cavo PVC resistente al fuoco 4×4mm2
Campo di applicazione
Questi cavi vengono utilizzati per l'alimentazione elettrica nei sistemi di installazione a bassa tensione e sono adatti per l'installazione in interni ed esterni, canaline per cavi, metropolitana, stazioni elettriche e di scambio, distribuzione locale di energia e impianti industriali senza danni meccanici.
costruzione
1. Conduttore
Il conduttore deve essere di Classe 1 o Classe 2 di rame ricotto ordinario o rivestito di metallo o di alluminio semplice o lega di alluminio, oppure Classe 5 di rame ordinario o rivestito di metallo in conformità alla norma IEC 60228
2. Isolamento
Il materiale e lo spessore di XLPE devono soddisfare i requisiti di IEC 60502 o BS 5467 e possono funzionare continuamente a 90°C.
3. Assemblaggio/copertura interna
La copertura interna può essere schiacciata o molata. Per i cavi con anime tonde, ad eccezione dei cavi con più di cinque anime, l'uso di rivestimenti interni sovrapposti è consentito solo quando lo spazio tra le anime è stato sostanzialmente riempito. Prima di applicare lo strato di copertura interno estruso è consentito utilizzare un adesivo idoneo. Il materiale deve essere compatibile con il materiale isolante e il materiale utilizzato per il rivestimento interno e lo strato di riempimento deve essere adatto alla temperatura di esercizio del cavo e compatibile con il materiale isolante; per i cavi privi di alogeni, anche il rivestimento interno e lo strato di riempimento devono essere composti privi di alogeni.
4. Armatura
Secondo la norma IEC 60502-1, il filo di alluminio/acciaio zincato/acciaio è avvolto a spirale sulla copertura interna e secondo i requisiti è possibile produrre anche doppio nastro di alluminio/acciaio e filo di rame/rame stagnato.
| N. nuclei x |
Isolamento |
Nominale |
Ø esterno |
peso |
Valori attuali in aria 30℃ |
Le valutazioni attuali sepolte 20℃ |
resistenza CC massima a 20℃ |
| trasversale |
spessore |
Guaina |
ca. |
ca. |
| |
|
spessore |
|
|
| mm² |
mm |
mm |
mm |
kg/km |
UN |
UN |
Ω/km |
| 4×4 |
1 |
1.8 |
14.9 |
339 |
30 |
38 |
4.61 |
| 4×6 |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4×10 |
1 |
1.8 |
19.3 |
669 |
53 |
66 |
1.83 |
| 4×16 |
1 |
1.8 |
21.8 |
953 |
70 |
86 |
1.15 |
| 4×25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0,73 |
| 4×35 |
1.2 |
1.8 |
28.7 |
1810 |
116 |
135 |
0,52 |
| 4×50 |
1.4 |
1.9 |
29,5 |
2312 |
139 |
161 |
0,39 |
| 4×70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0,27 |
| 4×95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0,19 |
| 4×120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0,15 |
| 4×150 |
1.8 |
2.5 |
45.8 |
6414 |
294 |
309 |
0,12 |
| 4×185 |
2 |
2.7 |
50,5 |
7901 |
337 |
346 |
0,1 |
| 4×240 |
2.2 |
2.9 |
55.7 |
10249 |
401 |
403 |
0,08 |
| 4×300 |
2.4 |
3.1 |
63.4 |
13365 |
470 |
459 |
0,06 |
È possibile scegliere tra 3 gradi di protezione antincendio
Il grado A è il grado più alto di ritardante di fiamma. Cioè, il materiale isolante utilizzato nel cavo, la corda di riempimento, il nastro/strato di fissaggio (imbottitura interna) e il materiale della guaina sono tutti materiali ritardanti di fiamma.
Ad eccezione dei materiali isolanti, tutti gli altri materiali della Classe B sono materiali ignifughi.
Grado C: solo il materiale della guaina è ignifugo
Il cavo NH (cavo resistente al fuoco) è un cavo costruito con uno strato di nastro di mica. Anche se la pellicola di plastica viene bruciata, lo strato refrattario non causerà cortocircuiti. Durante il cablaggio, tagliare lo strato refrattario del filo.
I cavi LSZH, LSOH, LS0H, LSFH o OHLS (cavi a basso fumo e zero alogeni) sono cavi isolati o con guaina esterna realizzati con materiali privi di alogeni a basso fumo, che aiutano a ridurre i gas tossici e corrosivi generati durante il processo di combustione.
I cavi antitermiti sono cavi realizzati mescolando materiali isolanti o guaine esterne con determinati materiali per evitare che le termiti mordano i cavi.
