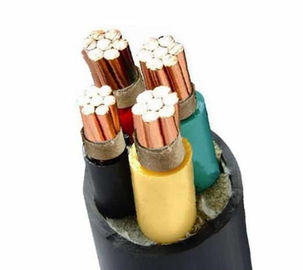

cavo a prova di fuoco di 1kV XLPE
Campo di applicazione
Questi cavi sono utilizzati per l'alimentazione elettrica nei sistemi a bassa tensione dell'installazione e sono adatti ad installazione in canali per cavi dell'interno ed all'aperto, metropolitana, stazioni di scambio e di potere, distribuzione locale di energia e impianti industriali senza danno meccanico.
costruzione
1. Conduttore
Il conduttore sarà classe 1 o la classe 2 di ordinario o di metallo ha ricoperto il rame temprato o l'alluminio o lega di alluminio normale, o la classe 5 di rame rivestito del metallo o ordinario conformemente all'IEC 60228
2. Isolamento
Il materiale e lo spessore di XLPE dovrebbero soddisfare le richieste dell'IEC 60502 o delle BS 5467 e possono lavorare continuamente a 90°C.
3. Assemblea/copertura interna
La copertura interna può essere schiacciata o frantumata. Per i cavi con i centri rotondi, eccezione fatta per i cavi con i più di cinque centri, l'uso di sovrapposizione delle coperture interne è permesso soltanto quando la lacuna fra i centri è stata colmata sostanzialmente. Prima dell'applicazione dello strato espulso della copertura interna, è permesso usare un adesivo adatto. Il materiale dovrebbe essere compatibile con il materiale isolante ed il materiale utilizzato per la copertura interna e lo strato di riempimento dovrebbe essere adatto a temperatura di lavoro del cavo e compatibile con il materiale isolante; per i cavi senza alogeno, la copertura e lo strato di riempimento interni dovrebbero anche essere composti senza alogeno.
4. Armatura
Secondo filo d'acciaio/acciaio di alluminio/galvanizzato di IEC 60502-1, è avvolto a spirale sulla copertura interna e doppio nastro di alluminio/d'acciaio e filo di rame di rame/in scatola può anche essere fabbricato secondo i requisiti.
No.cores x | Isolamento | Termine nominale | Ø esterno | peso | Valutazioni correnti nel℃ dell'aria 30 | Le valutazioni correnti hanno sepolto il℃ 20 | resistenza massima di CC a℃ 20 |
inter-sec. | spessore | Guaina | approssimativamente. | approssimativamente. | |||
spessore | |||||||
millimetro di ² | millimetro | millimetro | millimetro | chilogrammo/chilometro | Ω/km | ||
4×4 | 1 | 1,8 | 14,9 | 339 | 30 | 38 | 4,61 |
4×6 | 1 | 1,8 | 16,1 | 436 | 38 | 48 | 3,08 |
4×10 | 1 | 1,8 | 19,3 | 669 | 53 | 66 | 1,83 |
4×16 | 1 | 1,8 | 21,8 | 953 | 70 | 86 | 1,15 |
4×25 | 1,2 | 1,8 | 26 | 1374 | 94 | 112 | 0,73 |
4×35 | 1,2 | 1,8 | 28,7 | 1810 | 116 | 135 | 0,52 |
4×50 | 1,4 | 1,9 | 29,5 | 2312 | 139 | 161 | 0,39 |
4×70 | 1,4 | 2,1 | 33 | 3105 | 177 | 202 | 0,27 |
4×95 | 1,6 | 2,2 | 38,1 | 4179 | 217 | 240 | 0,19 |
4×120 | 1,6 | 2,4 | 41,1 | 5185 | 254 | 274 | 0,15 |
4×150 | 1,8 | 2,5 | 45,8 | 6414 | 294 | 309 | 0,12 |
4×185 | 2 | 2,7 | 50,5 | 7901 | 337 | 346 | 0,1 |
4×240 | 2,2 | 2,9 | 55,7 | 10249 | 401 | 403 | 0,08 |
4×300 | 2,4 | 3,1 | 63,4 | 13365 | 470 | 459 | 0,06 |
Ci sono 3 gradi di protezione antincendio da scegliere da
Il grado A è il più alto grado ignifugo. Cioè il materiale isolante utilizzato nel cavo, la corda di riempimento, (il nastro di fissaggio del cuscinetto interno)/strato ed il materiale sono tutto della guaina materiali ignifugi.
Eccezione fatta per i materiali isolanti, tutti i altri materiali di classe B sono materiali ignifugi.
Il grado di C soltanto il materiale della guaina è ignifugo
Il cavo del NH (cavo resistente al fuoco) è un cavo costruito con uno strato del nastro della mica. Anche se la pelle di plastica è bruciata, lo strato refrattario non causerà un cortocircuito. Nel fissare, tagli lo strato refrattario del filo.
I cavi di LSZH, di LSOH, di LS0H, di LSFH o di OHLS (cavi dell'zero-alogeno del basso fumo) sono isolati o i cavi inguainati esterni sono fatti dei materiali senza alogeno del basso fumo, che contribuiscono a ridurre i gas tossici e corrosivi generati durante il processo di combustione.
i cavi della Anti-termite sono cavi fatti mescolando i materiali isolanti o le guaine esterne con determinati materiali per impedire alle termiti di mordere i cavi.
