6.35/11KV 19/33KV Acciaio di alluminio rivestito di rame Resistenza AC inferiore Eccellente saldabilità
Descrizione del prodotto

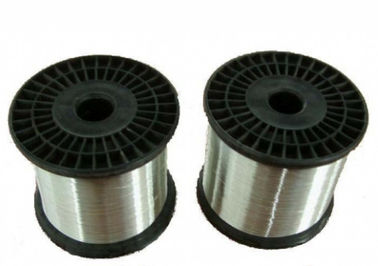

filo di alluminio placcato in rame e ricoperto con tecnologia di produzione di saldatura, rivestimento di rame di alta qualità concentricamente sulla superficie esterna della canna di alluminio o del filo di acciaio,e la formazione di un forte legame metallurgico tra gli atomi tra lo strato di rame e il nucleo, in modo che due materiali metallici diversi combinati in un tutto integrale, can make as drawing and annealing process as a single metal wire drawing process of copper and aluminum with adjustable proportion to the copper layer volume ratio remained relatively constant constant.
Struttura del prodotto:
Conduttore in alluminio placcato in rame
Isolamento XLPE o PVC
di polietilene o di polietilene
Analisi delle caratteristiche del prodotto:
1, DC resistività: rame placcato filo di alluminio di linea di rame resistenza maggiore di circa 1,5 volte il filo di rame, i valori femminili sono gli stessi, rame placcato filo di alluminio filo di rame pesa circa 1/2.
2, l'uso di conduttori in alluminio placcati in rame può continuare per molti anni per soddisfare la corrente nella selezione, progettazione, installazione e altre abitudini del prodotto del filo e del cavo,anche premuto i terminali del cavo, permettendo la saldatura.
3, resistenza AC inferiore:
4, leggerezza e basso costo: rispetto alle stesse specifiche tecniche del cavo di rame, il costo dei cavi conduttori in alluminio placcati in rame è risparmiato di oltre il 40%,copper plated aluminium / copper composite conductor cable risparmio dei costi di oltre il 20%.
5, Buona saldabilità: filo di alluminio placcato in rame a causa della sua superficie rivestita con uno strato di rame concentrico, con filo di rame in modo da avere la stessa saldabilità, per facilitare la produzione
Classificazione
Uno è per il segnale o per la comunicazione, il cavo in alluminio rivestito di rame, e l'altro è per l'alimentazione elettrica.
Livello di tensione
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Tipo e dati
0.6/1KV singolo nucleo
| Sezione nominale del conduttore |
Spessore nominale dell'isolamento (mm) |
Spessore della guaina (mm) |
Diametro del cavo
(mm)
|
Peso di riferimento
(kg/km)
|
20°C Max resistenza CC del conduttore ((Ω/KM) |
| 1x2.5 |
0.8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2.70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1.74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0.765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0.539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0.386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0.284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0.220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0.173 |
| 1x185 |
2.0 |
1.8 |
26.0 |
1065 |
0.141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0.102 |
| 1x300 |
2.4 |
2.2 |
32.0 |
1687 |
0.0843 |
