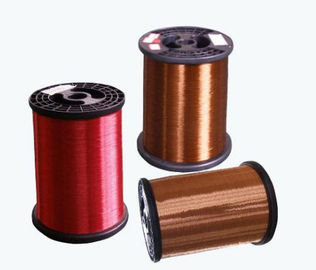

Filo di alluminio rivestito di rame flessibile H0S5VV-F per il sistema di distribuzione elettrica
Descrizione del prodotto
Filo di alluminio rivestito di rame e ricoperto con tecnologia di produzione di saldatura, rivestimento di rame di alta qualità concentricamente sulla superficie esterna dell'asta di alluminio o del filo centrale di filo di acciaio e la formazione di un forte legame metallurgico tra gli atomi tra lo strato di rame e il nucleo, in modo che due diversi materiali metallici combinati in un tutto integrale, possano rendere il processo di trafilatura e ricottura come un unico processo di trafilatura di filo metallico di rame e alluminio con proporzione regolabile rispetto al rapporto volumetrico dello strato di rame rimasto relativamente costante costante.
Struttura del prodotto:
Conduttore in alluminio rivestito in rame
Isolamento in XLPE o PVC
Guaina in PVC o poliolefina
Analisi delle caratteristiche del prodotto:
1, resistività CC: filo di alluminio rivestito di rame resistività della linea di rame grande di circa 1,5 volte il filo di rame, i valori femminili sono gli stessi, filo di alluminio rivestito di rame il filo di rame pesa circa 1/2.
2, l'uso del conduttore in alluminio rivestito in rame può essere continuato per molti anni per soddisfare la corrente nella selezione, nella progettazione, nell'installazione e in altre abitudini dei prodotti di fili e cavi, anche premendo i terminali dei cavi, consentendo la saldatura.
3, resistenza CA inferiore:
4, leggero e basso costo: rispetto alle stesse specifiche tecniche del cavo in rame, un risparmio sui costi del cavo conduttore in alluminio rivestito in rame superiore al 40%, un risparmio sui costi del cavo conduttore composito in alluminio/rame rivestito in rame superiore al 20%.
5, buona saldabilità: filo di alluminio rivestito di rame grazie alla sua superficie rivestita con uno strato di rame concentrico, con filo di rame in modo che abbia la stessa saldabilità, per facilitare la produzione
Classificazione
Uno è il cavo in alluminio rivestito in rame per scopi di segnale o comunicazione e l'altro è per l'alimentazione
Livello di tensione
0,6/1KV3,6/6KV8,7/10KV,8,7/15KV12/20KV
18/20KV21/35KV26/35KV
Tipo e dati
Nucleo singolo da 0,6/1 KV
| Sezione nominale del conduttore |
Spessori nominali dell'isolamento (mm) |
Spessore della guaina (mm) |
Diametro del cavo
(mm)
|
Peso di riferimento
(kg/km)
|
Resistenza CC massima del conduttore 20 ℃ (Ω/KM) |
| 1x2,5 |
0,8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2,70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1,74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0,765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0,539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0,386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0,284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0,220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0,173 |
| 1x185 |
2.0 |
1.8 |
26.0 |
1065 |
0,141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0,102 |
| 1x300 |
2.4 |
2.2 |
32.0 |
1687 |
0,0843 |
