Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ASTM A475, BS 183:1972
Dettagli del prodotto
Conduttore:
Acciaio zincato
Area trasversale:
16.41~765.99mm²
Applicazione:
Corde di ACSR (sopra testa).
Isolamento:
NO
Guaina:
NO
Modello n.:
GSW
Tipo:
alta tensione
Evidenziare:

all aluminium alloy conductor

,

acsr conductor

Termini di pagamento e di spedizione
Quantità di ordine minimo
0.5KM
Prezzo
0.10-10.99USD/m
Imballaggi particolari
Tamburo di legno o tamburo d'acciaio
Tempi di consegna
10Days o più
Termini di pagamento
L/C,D/A,D/P,T/T,Western Union,
Capacità di alimentazione
1000KM Al MESE
Descrizione del prodotto

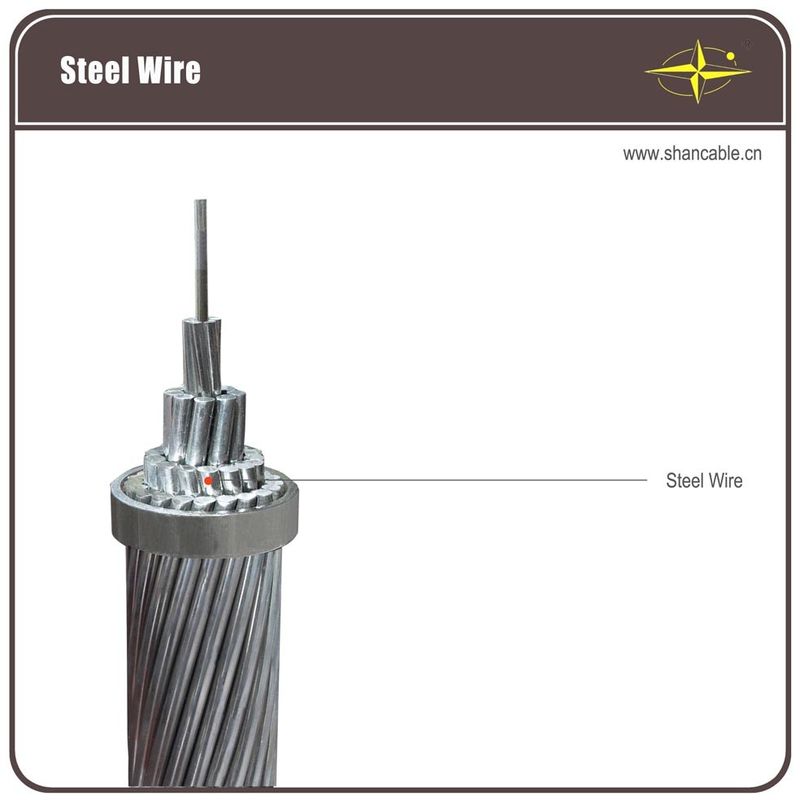

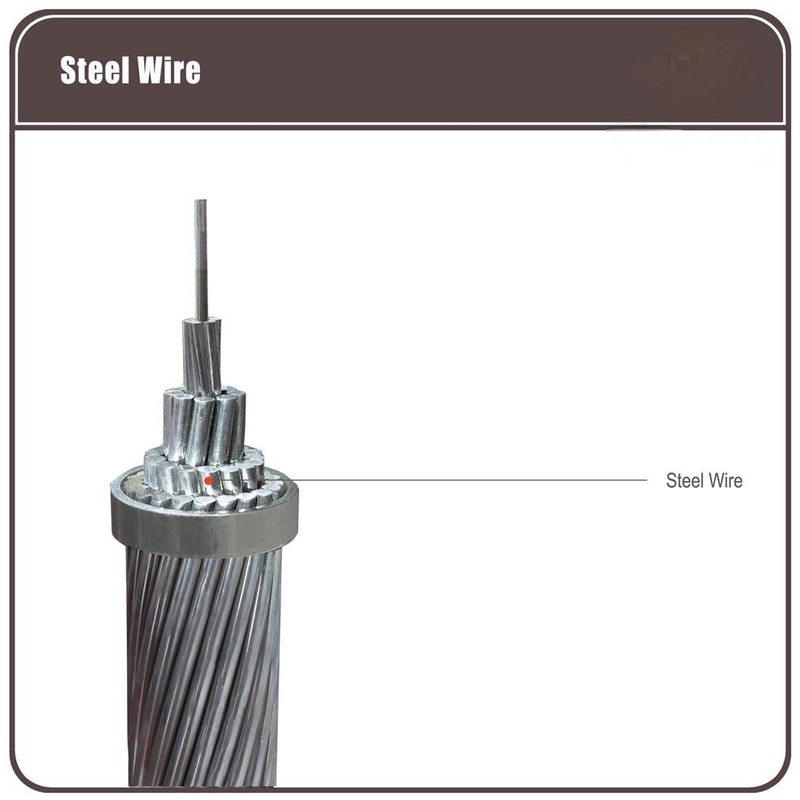

GSW alluminio conduttore acciaio rinforzato anti estrusione 16.41mm2 - 765.99mm2



Specificità


Il filo di acciaio galvanizzato (GSW) prodotto è utilizzato per il cavo di conduttore ACSR (Aluminum Conductor Steel Reinforced).il GSW prodotto da Shenghua ha ottime proprietà meccaniche, migliore qualità del rivestimento e buona condizione della superficie.






 Diametro ((mm)

Resistenza alla trazione ((Mpa)

Peso di zinco ((g/m)2)

1.24 ~ 2.25

1340~1620

185-215

2.25 ~ 3.00

1310-1590

230


3.00~3.50

1290-1550

245


3.50 a 4.25

1290-1520

260


4.25 ~ 4.75

1290-1520

275


4.75 a 5.50

1290-1520

290








Livello di intensità Diametro del filo Min. Tensile Min. Stress con 1% Min. Estensione Numero minimo di 360° Diametro di prova


Forza Estensione Percentuale quando L=250 torsioni
Mandrill

mm
MPA MPA %


multipla

> 1,24 ~ 2.25 1340 1170 3.0
16
1

> 2,25 ~ 2.75 1310 1140 3.0
16
1

> 2,75 ~ 3.00 1310 1140 3.5
16
1
Generale > 3,00 ~ 3.50 1290 1100 3.5
14
1

> 3,50 ~ 4.25 1290 1100 4.0
12
1

> 4,25 ~ 4.75 1290 1100 4.0
12
1

> 4,75 ~ 5.50 1290 1100 4.0
12
1

> 1,24 ~ 2.25 1450 1310 2.5
16
3

> 2,25 ~ 2.75 1410 1280 2.5
16
3

> 2,75 ~ 3.00 1410 1280 3.0
16
4
Altezza > 3,00 ~ 3.50 1410 1240 3.0
14
4

> 3,50 ~ 4.25 1380 1170 3.0
12
4

> 4,25 ~ 4.75 1380 1170 3.0
12
4

> 4,75 ~ 5.50 1380 1170 3.0
12
4

> 1,24 ~ 2.25 1620 1450 2.0
14
4

> 2,25 ~ 2.75 1590 1410 2.0
14
4

> 2,75 ~ 3.00 1590 1410 2.5
12




5
Molto elevato > 3,00 ~ 3.50 1550 1380 2.5
12
5

> 3,50 ~ 4.25 1520 1340 2.5
10
5

> 4,25 ~ 4.75 1520 1340 2.5
10
5

> 4,75 ~ 5.50 1520 1270 2.5
10
5








Filtro di acciaio galvanizzato/GSW





ASTM A475
Numero di fili Approximativamente, Strand Dia. Conducibilità (S) Altezza Extra alto Peso approssimativo
- Dia.

Martin Grade Grado di resistenza Grado di resistenza

Inch mm kN kN kN kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1/4 6.35 13.523 21.040 29.981 174
3/3.05 1/4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7.94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.140 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1/4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7.94 23.798 35.586 49.820 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.040 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.70 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262.000 407.457 581.827 4006
37/4.55 11/4 31.75 324.720 505.318 721.502 4833
