| MOQ: | 1000M |
| prezzo: | 0.19-10.99USD/M |
| standard packaging: | Tamburo d'acciaio del tamburo di legno |
| Delivery period: | 15 giorni |
| payment method: | L / C, T / T |
| Supply Capacity: | 500KM Al MESE |

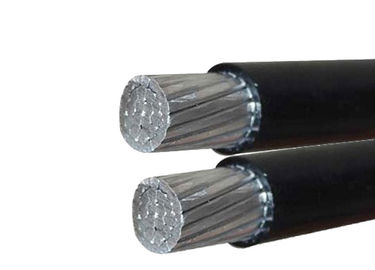

Cavo aereo nero del mazzo isolato XLPE per le linee sopraelevate di distribuzione
Descrizione di prodotto dettagliata
ABC cabla
(Cavo flessibile di servizio)
1. Comportamento di alluminio incagliato
2. Isolamento di XLPE o del PE
3. ACSR, cavo di messaggero di AAAC
Applicazione
È preferito ad uso del calo di servizio (cavi di ABC) invece dei conduttori non isolati
alle reti di bassa tensione. la goccia di servizio (cavi di ABC) è usata particolarmente alle aree
dove il costo delle reti sotterranee è costoso ed anche
per elettrificazione delle zone rurali gradisca i villaggi.
Tensione
Tensione nominale U0/U = 0,6 /1 chilovolt
VCA di tensione di prova 5 chilovolt
Dati tecnici
Temperatura di funzionamento massima 90 gradi
Temperatura massima di cortocircuito 250 gradi. Il calo di servizio (cavi di ABC) è usato particolarmente alle aree dove il costo delle reti sotterranee è costoso ed anche per elettrificazione delle zone rurali come i villaggi.
Charaters tecnici di ABC basati su ASTM standard ANSI/ICEA S-76-474 e su NFC 33-209
Programma dei particolari tecnici
| Conduttore di fase | |||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Numero dei centri | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Numero minimo dei cavi | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diametro del centro isolato | millimetro | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Valutazione corrente al vento tranquillo, ambientale | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Conduttore temperature=75℃ | |||||||||
| Conduttore del messaggero | |||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diametro del centro isolato | millimetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calcolato rompendo carico | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Conduttore di illuminazione di via | |||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diametro del centro isolato | millimetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Cavo completato | |||||||||
| Approssimativamente diametro esterno | millimetro | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Approssimativamente peso di cavo | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Lunghezza dell'imballaggio | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
| MOQ: | 1000M |
| prezzo: | 0.19-10.99USD/M |
| standard packaging: | Tamburo d'acciaio del tamburo di legno |
| Delivery period: | 15 giorni |
| payment method: | L / C, T / T |
| Supply Capacity: | 500KM Al MESE |
Cavo aereo nero del mazzo isolato XLPE per le linee sopraelevate di distribuzione
Descrizione di prodotto dettagliata
ABC cabla
(Cavo flessibile di servizio)
1. Comportamento di alluminio incagliato
2. Isolamento di XLPE o del PE
3. ACSR, cavo di messaggero di AAAC
Applicazione
È preferito ad uso del calo di servizio (cavi di ABC) invece dei conduttori non isolati
alle reti di bassa tensione. la goccia di servizio (cavi di ABC) è usata particolarmente alle aree
dove il costo delle reti sotterranee è costoso ed anche
per elettrificazione delle zone rurali gradisca i villaggi.
Tensione
Tensione nominale U0/U = 0,6 /1 chilovolt
VCA di tensione di prova 5 chilovolt
Dati tecnici
Temperatura di funzionamento massima 90 gradi
Temperatura massima di cortocircuito 250 gradi. Il calo di servizio (cavi di ABC) è usato particolarmente alle aree dove il costo delle reti sotterranee è costoso ed anche per elettrificazione delle zone rurali come i villaggi.
Charaters tecnici di ABC basati su ASTM standard ANSI/ICEA S-76-474 e su NFC 33-209
Programma dei particolari tecnici
| Conduttore di fase | |||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Numero dei centri | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Numero minimo dei cavi | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diametro del centro isolato | millimetro | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Valutazione corrente al vento tranquillo, ambientale | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Conduttore temperature=75℃ | |||||||||
| Conduttore del messaggero | |||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diametro del centro isolato | millimetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calcolato rompendo carico | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Conduttore di illuminazione di via | |||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diametro del centro isolato | millimetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Cavo completato | |||||||||
| Approssimativamente diametro esterno | millimetro | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Approssimativamente peso di cavo | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Lunghezza dell'imballaggio | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
