| MOQ: | 1000M |
| prezzo: | 0.19-10.99USD/m |
| standard packaging: | Tamburo d'acciaio del tamburo di legno |
| Delivery period: | 30 GIORNI |
| payment method: | L / C, T / T |
| Supply Capacity: | 1000KM Al MESE |

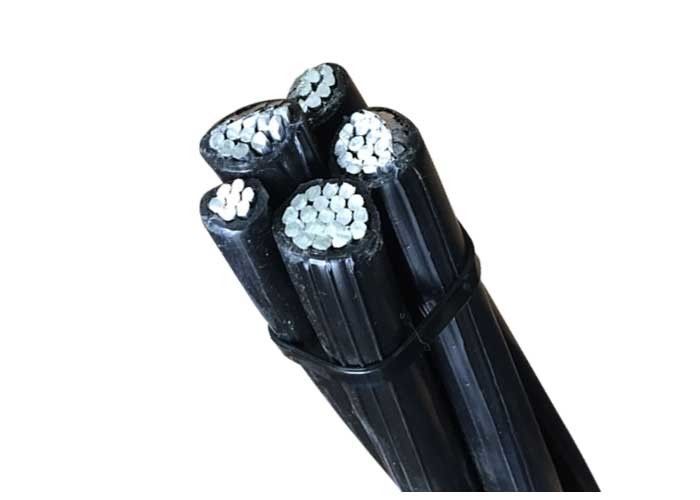

L'antenna quintupla ha impacchettato il cavo 0.6/1kV per le linee elettriche sopraelevate
I cavi impacchettati antenna (anche conduttori o semplicemente ABC impacchettati antenna) sono linee elettriche sopraelevate facendo uso di parecchi conduttori isolati di fase impacchettati strettamente insieme, solitamente con un conduttore neutrale nudo. Ciò contrappone con la pratica tradizionale di per mezzo dei conduttori non isolati separati dagli intercapedine. Questa variazione delle linee elettriche sopraelevate utilizza gli stessi principi dei conduttori impacchettati, salvo che sono insieme più vicini al punto di contatto ma ogni conduttore è circondato da uno strato isolante (eccezione fatta per la linea neutrale).
Progettazione.
1 conduttore di alluminio con il carico di rottura aumentato, rotondo incagliato appiattito (RM)
Un isolamento dei 2 centri (il nero di XPLE, UV-resistenti, non ignifugi); i 2 fino a 4 centri della sezione trasversale uguale sono incagliati insieme nella disposizione a mano sinistra, ulteriormente 1 o i 2 centri della sezione trasversale riduttrice possono co-essere incagliati
Applicazione
Può essere usato per installazione fissa mentre il potere sopraelevato allinea a 1,000 V compreso.
Non adatto a sepoltura diretta.
Questo cavo sopraelevato fornisce al CRNA dell'isolamento rinforzato. L'IEC 61140 e compie quindi il CRNA della classe II. IEC 61140 non è ignifugo. Ma questo ha potuto essere se cambiamento richiesto ad un cavo ignifugo
Specificazione
(1). Le BS ABC standard cablano
(2). Ccc, ISO9001, ISO14001, migliore controllo di qualità.
(3). Più di 20 anni di esperienza di Proffessional, migliore servizio.
(4). Siamo una fabbricazione della fabbrica, la capacità di produzione migliore, migliore prezzo.
(5). Ispezione 100% di controllo di qualità prima della spedizione.
Introduzione
ABC cabla è linee elettriche sopraelevate facendo uso di parecchi conduttori isolati di fase impacchettati strettamente insieme,
solitamente con un conduttore neutrale nudo. Possono migliorano la sicurezza e la fiducia della rete metallica elettrificata.
Standard
1. B-230 cavo di alluminio, 1350-H19 per gli usi elettrici.
2. Conduttori di alluminio B-231, Concentrico-Disposizione-incagliati.
3. B-232 conduttori di alluminio, acciaio Concentrico-Disposizione-incagliato e ricoperto di rinforzo (ACSR).
4. Conduttori della lega di alluminio di B-399 Concentric-Lay_Stranded 6201-T81.
5. Il cavo d'acciaio Zinco-rivestito per i conduttori di alluminio, l'acciaio del centro B498 ha rinforzato (ACSR).
Applicazioni:
PER per assicurare un servizio aereo di 120 volt per servizio temporaneo ad illuminazione all'aperto o di via dei cantieri.
Per servizio a 600 volt o abbassi ad una temperatura del conduttore del massimo 75.
Programma dei particolari tecnici
| Conduttore di fase | |||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Numero dei centri | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Numero minimo dei cavi | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diametro del centro isolato | millimetro | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Valutazione corrente al vento tranquillo, ambientale | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Conduttore temperature=75℃ | |||||||||
| Conduttore del messaggero | |||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diametro del centro isolato | millimetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calcolato rompendo carico | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Conduttore di illuminazione di via | |||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diametro del centro isolato | millimetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Cavo completato | |||||||||
| Approssimativamente diametro esterno | millimetro | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Approssimativamente peso di cavo | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Lunghezza dell'imballaggio | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
