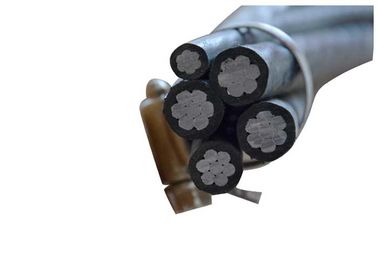

Cavo di norma dell'AWG di ABC isolato PVC/PE/XLPE del conduttore di AAAC/AAC
Il cavo come cavo aereo del nuovo tipo è usato per la trasmissione delle spese generali di energia elettrica, utilizzato estesamente nella ricostruzione della rete metallica elettrificata regione della foresta e di urbana. Migliora la sicurezza e la fiducia della rete metallica elettrificata.
Specificazione:
Cavi di alluminio del filo concentrico come conduttore di fase; AAAC (tutti i conduttori della lega di alluminio) o ACSR (acciaio di alluminio del conduttore di rinforzo) come centro (neutrale) del messaggero; Il conduttore di fase è isolato da XLPE o HDPE o PVC.
Norme:
IEC60502, N-F C33-209, GB 12527-90
Tensione nominale: 0.6/1kV
Norme relative di fabbricazione: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204.
Possiamo anche fabbricare ABC cabliamo secondo i requisiti speciali del cliente.
La costruzione di base è come segue:
i 3 centri che consistono dei conduttori di alluminio standard, isolati con l'isolamento di XLPE
+ un conduttore di alluminio di illuminazione della guaina con l'isolamento di XLPE (facoltativo)
+ un conduttore della Al-lega del messaggero (nudo o coperto)
Il conduttore del messaggero può essere del filo di acciaio galvanizzato anche.
Lo scopo del cavo di messaggero è
A) Funge da cavo portante.
B) Funge da terra o conduttore neutrale.
Per essere usato ai cotages di 600V fase per fase o più di meno ed alle temperature del conduttore per non superare 75°C per polietilene ha isolato i conduttori o 90°C per polietilene crossliked (XLPE) ha isolato i conduttori.
Risponde o supera alle seguenti specifiche:
1. Cavo di alluminio, 1350-H19 per gli usi elettrici.
2. Conduttori di alluminio, Concentrico-Disposizione-incagliati.
3. Conduttore di alluminio, acciaio Concentrico-Disposizione-incagliato e ricoperto di rinforzo (ACSR).
4. Conduttori Concentrico-Disposizione-incagliati 6201-T81.
5. Conduttori di alluminio incagliati giro appiattito che usando cavo a una entrata.
Soddisfa o supera tutte le richieste applicabili di ANSI/ICEA S-76-474
Dati tecnici
| Tensione nominale | chilovolt | 0.6/1 |
| Tensione di prova | Veff chilovolt | 4 |
| Stenditura della temperatura | °C | minuto -20 |
| Temperatura di funzionamento | °C | -30 ~ +80 |
| Temperatura del conduttore | °C | massimo +80 |
| Temperatura di cortocircuito | °C/s | massimo +130 /5 |
| Raggio di piegamento (minimo) | un ø di 18 × di cavo |
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
