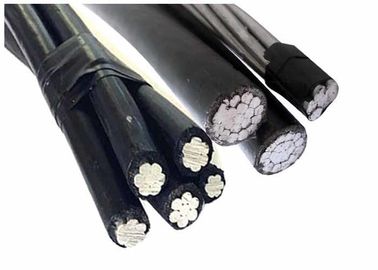

Standard ASTM in alluminio ABC per servizio 0,6/1 kV/Triplex o Quadruplex
Applicazioni
Per fornire energia dalle linee del servizio pubblico alla cappa meteorologica del consumatore. Per servizio a 600 volt o meno (da fase a fase) a una temperatura del conduttore di 75° C massimo per isolamento in polietilene o 90° C massimo per isolamento reticolato.
Costruzione
Filo concentrico o conduttore compresso 1350-H19, isolamento in polietilene o polietilene reticolato, filo concentrico AAC o ACSR o messaggero neutro AAAC.
Standard
Filo di alluminio B-230 1350-H19 per scopi elettrici
Conduttori in alluminio B-231, a trefoli concentrici
Conduttori in alluminio B-232, a trefoli concentrici, rinforzati in acciaio rivestito (ACSR)
Conduttori in lega di alluminio 6201-T81 a trefoli concentrici B-399
B-498 Filo con anima in acciaio zincato per conduttori in alluminio, rinforzato con acciaio (ACSR).
Il cavo di derivazione di servizio Triplex soddisfa o supera tutti i requisiti applicabili dell'organismo ANSI/ICEA S-76-474
Parola in codice:
Messaggero neutro AAC: Patella Oyster Clam Murex Purpura Nassa Melita Portunus Nannynose
ACSR MESSAGGERO NEUTRO: Paludina Voluta Buccino Pervinca Conchiglia Neritina Cenia Runcina Triton Mursia Zuzara Limpet 6201 LEGA MESSAGGERO NEUTRO: Minex Hippa Prawn Barnacle Shrimp Gammarus Leda Dungenese Cyclops Flustra Lepas
Dati tecnici
| Tensione nominale |
kV |
0,6/1 |
| Provare la tensione |
VeffkV |
4 |
| Temperatura di posa |
°C |
min. -20 |
| Temperatura operativa |
°C |
-30~+80 |
| Temperatura del conduttore |
°C |
massimo +80 |
| Temperatura di cortocircuito |
°C/s |
massimo +130/5 |
| Raggio di curvatura (min.) |
|
18×ø di cavo |
Imballaggio e consegnaDettagli dell'imballaggio:Dettagli di consegna:
Linea di isolamento aereo,
1) Lunghezza dell'imballaggio: da 100 a 1.000 m annaspati in fusti di cartone o in base alle esigenze dei clienti.
2. Con tamburo o rotolo di legno standard.
3. Dimensioni del tamburo: 1100 mm*1100 mm*1100 mm.
o come vostra richiesta. |
|
Spedito in 15 giorni dopo il pagamento
|
| Articolo |
Descrizione |
Conduttore di fase |
ca. Complessivamente
Diametro e peso |
NO. Incagliamento e
Diametro |
XLPE
Spessore |
Diametro
(mm) |
Peso
(kg/km) |
| 1 |
1x10mm2 |
7/1.35 |
1 |
6.15 |
44 |
| 2 |
1x16mm2 |
7/1.70 |
1.2 |
7.62 |
68 |
| 3 |
1x25mm2 |
7/2.22 |
1.2 |
8.72 |
96 |
| 4 |
1x35mm2 |
7/2.59 |
1.4 |
10.14 |
134 |
| 5 |
1x50mm2 |
7/3.10 |
1.4 |
11.24 |
180 |
| 6 |
1x70mm2 |
19/2.22 |
1.4 |
12.94 |
242 |
| 7 |
1x95mm2 |
19/2.59 |
1.4 |
14.54 |
318 |
| 8 |
1x120mm2 |
19/2.97 |
1.6 |
16.36 |
403 |
| 9 |
1x150mm2 |
37/2.33 |
1.8 |
18.38 |
504 |
| 10 |
1x185mm2 |
37/2.59 |
2 |
20.4 |
622 |
| 11 |
1x240mm2 |
37/2.97 |
2.2 |
23.22 |
802 |
| 12 |
1x300mm2 |
37/3.36 |
2.4 |
25.64 |
996 |
Questo cavo consente campate più lunghe, montaggio più basso, supporto minimo e installazione semplificata, in particolare tra gli alberi o in aree congestionate. Offre inoltre la massima sicurezza del personale e protezione contro le interruzioni. La resistenza all'abrasione, alla flessione e agli effetti del calore, dell'umidità, della luce solare e del freddo garantiscono un'elevata affidabilità attraverso lunghi anni di servizio.
