| MOQ: | 1000M |
| prezzo: | 0.19-10.99USD/M |
| standard packaging: | Tamburo d'acciaio del tamburo di legno |
| Delivery period: | Secondo programma |
| payment method: | L / C, T / T |
| Supply Capacity: | 1000KM Al MESE |

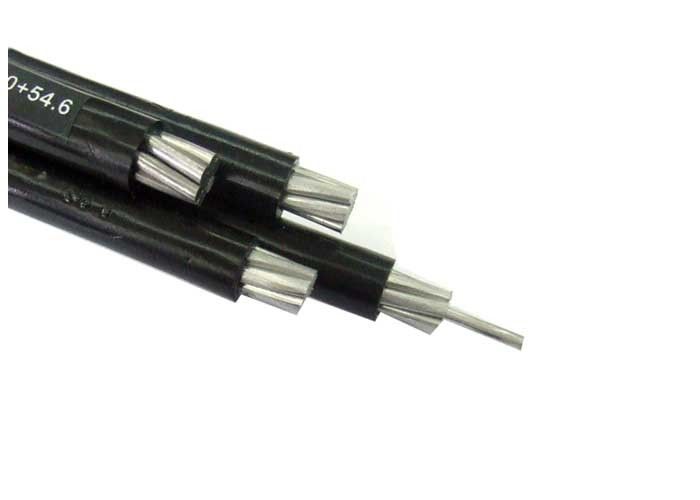

Il potere Quadruplex XLPE ABC di alluminio elettrico di mungo nero di goccia del PVC cabla
Applicazioni
Usato per assicurare un potere di 3 fasi, da un palo ha montato solitamente il trasformatore, alla testa del servizio dell'utente in cui il collegamento al cavo dell'entrata di servizio è fatto. Per essere usato alle tensioni fase per fase di 600 volt o di di meno ed alle temperature del conduttore per non superare 75°C per polietilene ha isolato i conduttori o 90°C per polietilene unito con legami atomici incrociati (XLP) ha isolato i conduttori.
Costruzione
I conduttori concentrico sono incagliati, alluminio appiattito 1350-H19. Isolato con polietilene o XLP ha unito con legami atomici incrociati il polietilene. I messaggeri neutrali sono lega concentrico incagliata 6201. Un conduttore è fabbricato con una cresta espelsa per l'identificazione di fase.
Norme
B-230 cavo di alluminio, 1350-H19 per gli usi elettrici.
Conduttori di alluminio B-231, Concentrico-Disposizione-incagliati.
B-232 conduttori di alluminio, acciaio Disposizione-incagliato e rivestito concentrico di rinforzo (ACSR).
B-399 Concentrico-Disposizione-incagliato, conduttori della lega di alluminio 6201-T81.
Il cavo d'acciaio Zinco-rivestito per i conduttori di alluminio, l'acciaio del centro B498 ha rinforzato (ACSR).
Il cavo flessibile Quadruplex di servizio soddisfa o supera tutte le richieste applicabili di ANSI/ICEA S-76-474.
Nota:
Le dimensioni designate sono: Equivalente del diametro di ACSR 6/1 e AAC con resistività equivalente per ASTMB-399 per la temperatura 6201.Conductor di 90°C per XLR 75°C per poli; temperature ambienti di 40°C; emissività 0,9; 2ft. /sec/wind in sole. Per determinare il ampacity corrente dalla dimensione del conduttore, consulti prego il codice elettrico nazionale, ultima edizione
| Numero dei centri e della sezione trasversale | Forma del conduttore | Diametro del conduttore | Spessore nominale dell'isolamento | Diametro sopra isolamento | Guaina nominale di spessore | Diametro esterno (approssimativamente) | Raggio di piegamento (minimo) | Peso (approssimativamente) |
| (approssimativamente) | (approssimativamente) | |||||||
| mm2 | millimetri | millimetri | millimetri | millimetri | millimetri | millimetri | kg/km | |
| 1x35/16 | RM | 7,2 | 3,4 | 15,3 | 2,5 | 24 | 360 | 904 |
| 1x50/16 | RM | 8,2 | 3,4 | 16,3 | 2,5 | 26 | 390 | 1039 |
| 1x70/16 | RM | 9,8 | 3,4 | 17,9 | 2,5 | 27 | 405 | 1271 |
| 1x95/16 | RM | 11,3 | 3,4 | 19,4 | 2,5 | 29 | 435 | 1530 |
| 1x120/16 | RM | 12,8 | 3,4 | 20,9 | 2,5 | 30 | 450 | 1809 |
| 1x150/25 | RM | 14,2 | 3,4 | 22,3 | 2,5 | 32 | 480 | 2158 |
| 1x185/25 | RM | 15,8 | 3,4 | 23,9 | 2,5 | 33 | 495 | 2524 |
| 1x240/25 | RM | 18,3 | 3,4 | 26,4 | 2,5 | 36 | 540 | 3117 |
| 1x300/25 | RM | 20,7 | 3,4 | 28,8 | 2,5 | 38 | 570 | 3786 |
| 1x400/35 | RM | 23,3 | 3,4 | 31,4 | 2,5 | 41 | 615 | 4750 |
| 1x500/35 | RM | 26,5 | 3,4 | 34,6 | 2,5 | 44 | 660 | 5786 |
|
|
