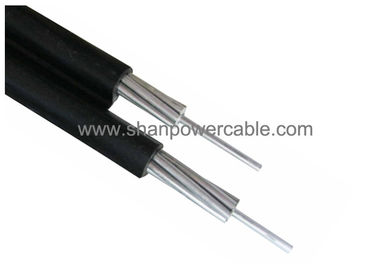

Cavo aereo a fascia, cavo PE isolato Conduttori in lega di alluminio
Descrizione
I cavi aerei Bundled progettati per le linee di distribuzione aeree hanno un messaggero neutro isolato in AAAC, sul quale il conduttore di fase di alluminio isolato è avvolto a elica.I cavi sono classificati a 0.6/1(1.2) kV e conforme alla norma IEC60502.
Edilizia
- Conduttore:
a) Fase - Il conduttore di fase deve essere di conduttore in alluminio condizione H68 e con filamento circolare compattato.
b) Neutrale o messaggero - Il conduttore neutrale o messaggero deve essere di conduttore in lega di alluminio e con filamento circolare compattato.
- Isolamento:
I conduttori neutri di fase devono essere estrusi con polietilene (PE) come isolamento.
Scheda delle indicazioni tecniche
| Conduttore di fase |
|
|
|
|
|
|
|
|
|
|
|
| Area nominale della sezione trasversale |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Numero di nuclei |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Numero minimo di fili |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Spessore nominale dell'isolamento |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Diametro del nucleo isolato |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Max. resistenza a corrente continua a 20°C |
Ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Corrente nominale a vento fermo, ambiente |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| temperatura = 30°C |
| Temperatura del conduttore = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Conduttore del messaggero |
|
|
|
|
|
|
|
|
|
|
|
| Area nominale della sezione trasversale |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Numero minimo di fili |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Spessore nominale dell'isolamento |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diametro del nucleo isolato |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Max. resistenza a corrente continua a 20°C |
Ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Carico di rottura calcolato |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Cavo completato |
|
|
|
|
|
|
|
|
|
|
|
| Diametro totale approssimativo |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Peso approssimativo del cavo |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Lunghezza dell'imballaggio |
m/tamburo |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, DIN Standard
2. Forte resistenza alla trazione (AAAC) migliore dell'acciaio;
3Tensione nominale: 0,6/1KV o 10 kV
4. Utilizzato per linee aeree di trasmissione di energia;
