| MOQ: | 0.5KM |
| prezzo: | 0.10-25.99USD/m |
| standard packaging: | Tamburo di legno o tamburo d'acciaio |
| Delivery period: | 10 giorni o più |
| payment method: | L/C, D/P, D/A, T/T, Western Union, MoneyGram |
| Supply Capacity: | 1000KM Al MESE |
L'antenna su misura all'aperto impacchettata cabla la protezione dell'ambiente
Descrizione

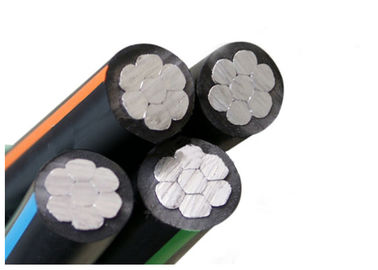

I cavi impacchettati antenna progettati per le linee sopraelevate di distribuzione hanno un messaggero neutrale isolato fatto di AAAC, che il conduttore di alluminio isolato di fase elicoidale è avvolto sopra. I cavi sono valutati a 0.6/1 (1,2) chilovolt e si conformano a IEC60502.
Costruzione
a) Fase - il conduttore di fase sarà del conduttore di alluminio di stato H68 e della circolare compressa incagliati.
b) Persona neutrale o messaggero - il conduttore del messaggero o della persona neutrale sarà del conduttore della lega di alluminio e della circolare compressa incagliati.
La fase, i conduttori neutrali saranno espelsi con polietilene (PE) come isolamento.
Programma dei particolari tecnici
| Conduttore di fase | |||||||||||
| Sezione trasversale nominale | millimetro di ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Numero dei centri | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Spessore nominale dell'isolamento | millimetro | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diametro del centro isolato | millimetro | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Valutazione corrente al vento tranquillo, ambientale | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Conduttore temperature=75℃ | |||||||||||
| Conduttore del messaggero | |||||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diametro del centro isolato | millimetro | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calcolato rompendo carico | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Cavo completato | |||||||||||
| Approssimativamente diametro esterno | millimetro | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Approssimativamente peso di cavo | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Lunghezza dell'imballaggio | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Siamo capaci di riunione dei programmi di consegna più rigorosi secondo per ordine d'acquisto. Rispettare i tempi è sempre la massima priorità poichè tutto il ritardo nella consegna di cavo può contribuire al ritardo del progetto ed all'eccedenza di costo globali.
Il cavo è fornito in bobine di legno, in scatole ondulate ed in bobine. L'estremità di cavo è sigillata con il nastro adesivo di BOPP ed i cappucci di sigillamento non igroscopici per proteggere l'estremità di cavo da umidità. La marcatura richiesta sarà stampata con un materiale resistente alle intemperie sugli esterni del tamburo secondo il requisito del cliente.
|
|
