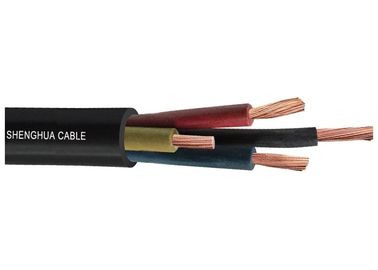

Cavo inguainato CPE isolato EPR del conduttore di rame flessibile H07RN-F

Costruzione:

Conduttore: conduttore in rame flessibile di classe 5

Isolamento: Guaina in gomma

Fodero: guaina in gomma

Specifiche

1 Norma IEC, RN, DIN, BS, GB
2 Certificazione ISO, CCC, KEMA, CE, TUV
3 Risposta entro 12 ore
4 campioni gratuiti
5 Vendita diretta in fabbrica

Applicazione

Per l'uso con sollecitazioni meccaniche medie in luoghi asciutti, bagnati e umidi, nonché all'aria aperta. Anche per posa fissa su intonaco o macchine. Il cavo è resistente all'olio, ai raggi UV e all'ozono.

Dati tecnici

Cavo con guaina in gomma H07 RN-F secondo DIN VDE 0282 parte 4, HD 22.4 S4, BS 7919 uguale a IEC 60245-4.

Intervallo di temperatura

Da -30℃ a +60℃

Ammissibiletemperatura operativaal conduttore +60℃

Voltaggio nominaleU0/U 450/750 V in caso di installazione protetta e fissa U0/U 600/1000 V

Massimo. tensione di esercizio consentita in sistemi AC trifase e monofase U0/U 476/825V

Sistema a corrente continua U0/U 619/1238 V

Provare la tensione2500 V

Carico di trazione permanente

massimo 15N/mm2

Raggio minimo di curvatura

Per installazione fissa cavo 4X ø

Per guida su rullo 7,5X cavo ø

Durante l'avvolgimento su tamburi 5-7X cavo ø

Struttura del cavo

Filo sottile conduttore in rame intrecciato, nudo secondo DIN VDE 0295 classe 5, BS 6360 classe 5, IEC 60228 classe 5 e HD 383.

Isolamento con nucleo in gomma EI4 secondo DIN VDE 0282 parte 1

Spessore isolante secondo DIN VDE 0282 parte 4

Identificazione del nucleo secondo DIN VDE 0293-308

Colori fondamentali

-fino a 5 nuclei monocolore

-6 e più nuclei, neri con numerazione

-3 e superiori, con nucleo di terra verde-giallo

-2 nuclei senza nucleo di terra verde-giallo

Conduttori cordati in strati con lunghezza di avvolgimento ottimale

Rivestimento esterno in gomma nera, mescola di gomma ti DIN VDE 0282 parte 1

Spessore della guaina secondo DIN VDE 0282 parte 4

Proprietà

Resistente a

Tempo atmosferico

Test

Test secondo VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (equivalente DIN VDE 0472 parte 804 metodo di prova B)

Resistenza all'ozono dell'isolamento secondo DIN VDE 0472 parte 805, metodo di prova A o parte 805 A1, metodo di prova C

Resistente all'olio

Prova secondo EN 60811-2-1
