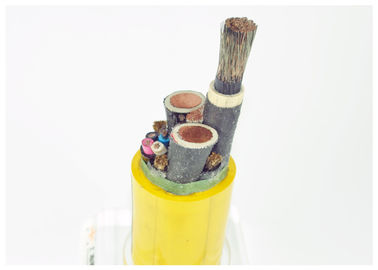

La famiglia/gomma commerciale ha inguainato l'alta precisione 16mm2 - del cavo fase 185mm2
Costruzione:
Conduttore: Conduttore di rame della classe 5 flessibili
Insualtion: Guaina di gomma
Schermo: Filo di rame o altri
Guaina: Guaina di gomma
Cavo sotterraneo della guaina del fornitore 0.38/0.66 della Cina di estrazione mineraria del coppe flessibile di gomma di potere per cavo estraente
Breve introduzione
1 tensione nominale dei cavi è divisa in 6 gradi, che è 0.3/0.5kV, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV.
2 si concede le temperature di lavoro a lungo termine del conduttore di cavo. Per il cavo di U (m.) CPT-0.66/1.14, di U (m.) CPJB-0.66/1.14, di U (m.) CPJR-0.66/1.14 e di 1.9/3.3kV, 3.6/6kV, 6/10kV, la temperatura è 90℃; per l'altro, è 65℃.
Raggio di piegamento di 3 minimi: Per il cavo di U (m.) CPJB-0.66/1.14, U (m.) CPJR-0.66/1.14, è 15 volte del diametro del cavo; per l'altri, è 6 volte dei diametri del cavo.
4 il filo di messa a terra dovrebbero essere collegati bene con la terra.
il cavo 5The dovrebbe essere impedito l'esposizione al sole a lungo.
Norma implementata
1 per il cavo di combustione di non diffusione, mezzo GB12972
2 per il cavo ignifugo, mezzo MT818
3 per il cavo speciale di estrazione mineraria (con la più grande sezione trasversale e il più alta tensione), implementi la norma di impresa.
Tipo e nome:
| Tipo | Descrizione | Applicazione |
| MC-0.38/0.66 | Cavo flessibile di gomma per l'escavatore | Come il collegamento di potere utilizzato nell'escavatore |
| o simile attrezzatura con tensione nominale 0.38/0.66kV | ||
| MCP-0.38/0.66 | Cavo flessibile schermato e gomma-inguainato per l'escavatore | Come il collegamento di potere utilizzato nell'escavatore |
| o simile attrezzatura con tensione nominale 0.38/0.66kV | ||
| MCP-0.66/1.14 | Cavo flessibile schermato e di gomma per l'escavatore | Come il collegamento di potere utilizzato nell'escavatore |
| o simile attrezzatura con tensione nominale 0.38/0.66kV | ||
| MCPJB-0.66/1.14 | Schermato, controllare e tipo di rinforzo intrecciante, | Come il collegamento di potere utilizzato nell'escavatore |
| cavo flessibile di gomma per l'escavatore | o simile attrezzatura con tensione nominale 0.66/1.14kV, | |
| può essere trascinato direttamente | ||
| MCPJR-0.66/1.14 | Schermati, controllare e tipo di rinforzo intrecciante, | Come il collegamento di potere utilizzato nell'escavatore |
| cavo flessibile di gomma per l'escavatore | o simile attrezzatura con tensione nominale 0.66/1.14kV, | |
| deve essere utilizzata nel pannello a catena protettivo | ||
| MCPT-0.66/1.14 | Cavo flessibile di gomma schermato metallico per l'escavatore | Come il collegamento di potere utilizzato nell'escavatore |
| o simile attrezzatura con tensione nominale 0.66/1.14kV | ||
| MCP-1.9/3.3 | Cavo flessibile di gomma schermato per l'escavatore | Come il collegamento di potere utilizzato nell'escavatore |
| o simile attrezzatura con tensione nominale 1.9/3.3kV | ||
| MCPT-1.9/3.3 | Cavo flessibile di gomma schermato metallico per l'escavatore | Come il collegamento di potere utilizzato nell'escavatore |
| o simile attrezzatura con tensione nominale 1.9/3.3kV | ||
| MCPTJ-1.9/3.3 | Schermata metallica, controllando tipo, cavo flessibile di gomma per | Come il collegamento di potere utilizzato nell'escavatore |
| escavatore | o simile attrezzatura con tensione nominale 1.9/3.3kV | |
| MY-0.38/0.66 | Cavo flessibile di gomma mobile per estrarre | Come il collegamento di potere utilizzato nell'estrazione mineraria |
| macchina con tensione nominale 1.9/3.3kV | ||
| MYP-0.38/0.66 | Cavo flessibile di gomma dello schermo mobile per estrarre | Come il collegamento di potere utilizzato nell'estrazione mineraria |
| macchina con tensione nominale 0.38/0.66kV | ||
| MYP-0.66/1.14 | Cavo flessibile di gomma dello schermo mobile per estrarre | Come il collegamento di potere utilizzato nell'estrazione mineraria |
| macchina con tensione nominale 0.66/1.14kV | ||
| MYPJ-3.6/6 | Controllo del cavo flessibile di gomma dello schermo mobile per estrarre | Come il collegamento di potere utilizzato nella t estraente |
| ransformer e simile attrezzatura con voltage3.6/6kV stimato | ||
| MYPTJ-3.6/6 | Tipo di controllo schermato metallico bene mobile | Come il collegamento di potere utilizzato nell'estrazione mineraria |
| cavo flessibile di gomma | trasformatore e simile attrezzatura con voltage3.6/6kV stimato | |
| MYP-3.6/6 | Cavo flessibile di gomma dello schermo mobile per estrarre | Attrezzatura mineraria con tensione nominale 3.6/6kV |
| la temperatura minima is-20℃ dell'ambiente | ||
| MYPT-3.6/6 | Cavo flessibile di gomma mobile dello schermo metallico per estrarre | Attrezzatura mineraria con tensione nominale 3.6/6kV |
| la temperatura minima is-20℃ dell'ambiente | ||
| MYPD-3.6/6 | Cavo flessibile di gomma dello schermo mobile per estrarre | Attrezzatura mineraria con tensione nominale 3.6/6kV |
| la temperatura minima is-40℃ dell'ambiente | ||
| MYPTD-3.6/6 | Cavo flessibile di gomma mobile dello schermo metallico per estrarre | Attrezzatura mineraria con tensione nominale 3.6/6kV |
| la temperatura minima is-40℃ dell'ambiente | ||
| MZ-0.3/0.5 | Cavo della perforatrice per estrarre | Come il collegamento di potere della perforatrice con stimato |
| tensione 0.3/0.5kV | ||
| MZP-0.3/0.5 | Cavo schermato perforatrice per estrarre | Come il collegamento di potere della perforatrice con stimato |
| tensione 0.3/0.5kV | ||
| MYQ-0.3/0.5 | Cavo flessibile di gomma luminoso tipo mobile per estrarre | Accendendosi nella miniera, come il collegamento di potere |
| dell'interruttore di sicurezza e dei segnali di controllo | ||
| utilizzato nella macchina e nell'attrezzatura di trasporto |
Caratteristiche
1. Tensione stimata U0/U di frequenza industriale: 450/750V, 300/500V e 200/200V.
2. La temperatura di funzionamento permessa massimo del conduttore è 60°C.
3. La temperatura di lavoro più bassa permessa è -35°C.
4. I cavi possono essere usati ai posti contaminati da olio minerale e da olio combustibile.
| CorexSize | Spessore nominale | Diametro esterno (millimetri) 0.66/114 |
|||
| Fase | Messa a terra | Isolamento | Guaina | MYP | |
| 3X4 | 1X4 | 1,6 | 4 | 26,5 | |
| 3X6 | 1X6 | 1,6 | 4 | 29 | |
| 3X10 | 1X10 | 1,8 | 4,5 | 32,5 | |
| 3x16 | 1X10 | 1,8 | 4,5 | 35,5 | |
| 3x25 | 1x16 | 2 | 5 | 41 | |
| 3x35 | 1x16 | 2 | 5 | 44,5 | |
| 3x50 | 1x16 | 2,2 | 5,5 | 51 | |
| 3x70 | 1x25 | 2,2 | 5,5 | 56 | |
| 3x95 | 1x25 | 2,4 | 6 | 63 | |
| 3x120 | 1x35 | 2,4 | 6 | 67 | |
| 3x150 | 1x50 | 2,6 | 6 | 74 | |
| 3x185 | 1x50 | 2,8 | 6 | 78 | |
| Tipo del centro | Dimensione nominale | Resistenza di isolamento minima a 20℃ (MΩ.km) | |
| Non più di 0.66/1.14KV | 1.9/3.3KV | ||
| Fase Conducor o Conduttore di Asistant |
16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Controlli il conduttore | 4.6.10 | 100 | 100 |
