Cavo isolato EPR professionale del centro del monitoraggio, cavo elettrico di gomma

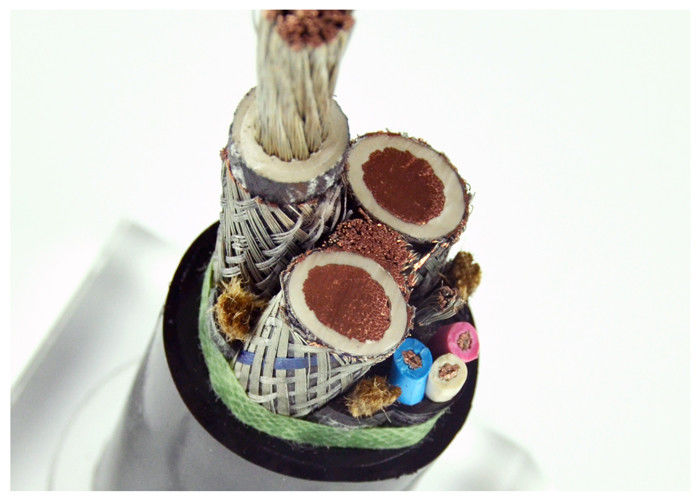

cavo estraente schermato metallico flessibile 0.66/1.14KV (per la tagliatrice per carbone)
1. uso
Questo cavo flessibile inguainato gomma utilizzato nell'estrazione del carbone. Collegamento dell'alimentazione elettrica delle attrezzature a macchina e simili di estrazione del carbone.
2. temperatura di lavoro
La temperatura di lavoro conceduta del centro è 65° C
Il suo più piccolo raggio di piegamento è sei volte le dimensioni del diametro del cavo. Il cavo giallo della guaina non dovrebbe essere esposto al sole per lungamente.
3. modello & applicazione
Specifiche
| Tipo | Tensione nominale (chilovolt) | Numero dei centri |
Incrocio nominale |
||
| Linee principali | Linee della terra | Linee di controllo | |||
|
MIO |
0.38/0.66 | 3 | 1 | - | 4-185 |
| MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
| MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
| MYP | 3.6/6 | 3 | 1 | - | 16-185 |
| MYP | 6/10 | 3 | 1 | - | 16-185 |
| MYP | 8.7/10 | 3 | 1 | - | 16-185 |
|
MC |
0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
| MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
| MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
|
MCPT |
0.66/1.14 | 3 | 1 | 3 | 16-185 |
|
MCPT |
1.9/3.3 | 3 | 1 | 3 | 16-185 |
|
MYPT |
1.9/3.3 | 3 | 3 | - | 35-185 |
|
MYPT |
3.6/6 | 3 | 3 | - | 16-185 |
|
MYPT |
6/10 | 3 | 3 | - | 16-185 |
|
MYPT |
8.7/10 | 3 | 3 | 3 | 25-185 |
|
Il MZ |
0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
| MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Norma implementata
1 per il cavo di combustione di non diffusione, mezzo GB12972
2 per il cavo ignifugo, mezzo MT818
3 per il cavo speciale di estrazione mineraria (con la più grande sezione trasversale e il più alta tensione), implementi
norma di impresa.
| CorexSize | Spessore nominale | Diametro esterno (millimetri) MCPT-0.66/1.44 |
||||
| Fase | Messa a terra | Controllo | Isolamento | Guaina | Min | Massimo |
| 3x16 | 1x16 | 3x4 | 1,5 | 5 | 35,8 | 38,6 |
| 3x25 | 1x16 | 3x4 | 2 | 5 | 39,7 | 42,9 |
| 3x35 | 1x16 | 3x4 | 2 | 5 | 43,1 | 46,3 |
| 3x50 | 1x25 | 3x4 | 2,2 | 5,3 | 48,5 | 51,8 |
| 3x70 | 1x35 | 3x6 | 2,2 | 5,8 | 55,1 | 58,8 |
| 3x95 | 1x50 | 3x6 | 2,4 | 6,4 | 62,4 | 66,1 |
| 3x120 | 1x50 | 3x10 | 2,6 | 6,9 | 68 | 72,5 |
| 3x150 | 1x70 | 3x10 | 2,6 | 7,3 | 74,5 | 79,5 |
| 3x185 | 1x70 | 3x10 | 2,8 | 7,5 | 80,7 | 86,1 |
| Tipo del centro | Dimensione nominale | Resistenza di isolamento minima a 20℃ (MΩ.km) | |
| Non più di 0.66/1.14KV | 1.9/3.3KV | ||
| Fase Conducor o Conduttore di Asistant |
16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Controlli il conduttore | 4.6.10 | 100 | 100 |
