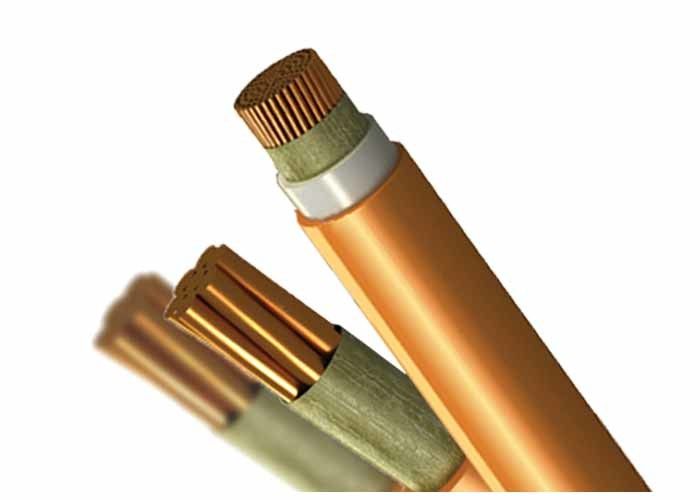

High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
  • High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
  • High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
  • High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃

High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃

Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ROHS CE KEMA
Dettagli del prodotto
Temperatura di lavoro:
℃ 90
Tipo:
Tensione inferiore 1000V
Colore dell'isolamento:
Arancione o nero
Funzione:
Resistente al fuoco
Campione:
Gratuito
Applicazione:
all'interno, in galleria, trincea per cavi, sotterraneo
Evidenziare:

fire resistant wire

,

fire proof electrical cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
500m
Prezzo
0.38-25.6USD/M
Imballaggi particolari
Tamburo o caso di legno
Tempi di consegna
Secondo programma
Termini di pagamento
L/C, T/T
Capacità di alimentazione
200KM/MONTH
Descrizione del prodotto

Cavo ignifugo ad alta temperatura Cavo resistente al calore 1000 V 90 ℃

.



Specifiche

Conduttore : Rame semplice ricotto, circolare intrecciato non compattato o circolare compattato o sagomato
Barriera antincendio : Nastro in mica
Isolamento : XLPE (per FR-200) o LSOH (per FR-300)
Guaina :

LSOH







Domanda di cavo di alimentazione resistente al fuoco, cavo di alimentazione resistente al fuoco

  • Questo cavo è appositamente progettato per aree in cui l'integrità del circuito elettrico è fondamentale per mantenere l'alimentazione. L'utilizzo dell'applicazione può essere trovato in: - illuminazione di emergenza, circuiti di controllo e di alimentazione, sistemi di allarme antincendio, sistemi di comunicazione, ascensori e scale mobili, centrali elettriche, tunnel sotterranei, piani di trattamento delle acque reflue, grattacieli, sistemi passeggeri sotterranei di trasporto di massa, aeroporti, impianti petrolchimici, hotel, ospedali, ecc.

Costruzione per cavo di alimentazione resistente al fuoco, cavo di alimentazione resistente al fuoco

Conduttore : Rame semplice ricotto, circolare intrecciato non compattato o circolare compattato o sagomato
Barriera antincendio : Nastro in mica
Isolamento : XLPE (per FR-200) o LSOH (per FR-300)
Guaina : LSOH
Colore dell'isolamento :

2C – Marrone e blu

3C – Marrone, Nero e Grigio

4C – Marrone, Nero, Grigio e Blu

2C+E – Marrone, Blu + Verde/Giallo

3C+E – Marrone, Nero, Grigio + Verde/Giallo

4C+E – Marrone, Nero, Grigio, Blu + Verde/Giallo

5C e superiori – Nuclei bianchi stampati con numero





Nota:
1. I modelli contengono anche un cavo di alimentazione a bassa tensione resistente al fuoco.
2. All'atto della firma del contratto dovrà essere specificata la tipologia resistente al fuoco. Ad esempio, se si preferisce il tipo A, aggiungere "A" alla fine di "ZR", formando "ZRA", e A viene solitamente utilizzato nei luoghi in cui il materiale resistente al fuocola proprietà è altamente richiesta. B e C seguono la stessa regola. Inoltre, se non è presente alcuna lettera dopo "ZR", il cavo verrà prodotto dopo "ZRC".



Dati tecnici

Tensione nominale: 0,6 KV

Massimo. Temp. conduttore: normale (90 ℃), cortocircuito non più di 5 s (la temperatura massima del conduttore non deve superare 250 ° C)

minimo Temp. ambiente: il cavo deve essere preriscaldato se la temperatura ambiente è inferiore a 0°C

minimo Raggio di curvatura: cavo unipolare 20(d+D)±5%, cavo multipolare 15(d+D)±5%



Nominativo Sezione trasversale del conduttore Spessore dell'isolamento Guaina ca. ca Massimo. Resistenza CC del conduttore (20°C) Prova di tensione Valutazione attuale
mm2 mm Spessore OD Peso Ω/km AC
    mm mm kg/km   kV/5min In aria(A) Nel suolo(A)
1×1,5 0,7 1.8 7.7 81 12.1 3.5 22 33
1×2,5 0,7 1.8 8.1 95 7.41 3.5 31 43
1×4 0,7 1.8 8.5 114 4.61 3.5 41 56
1×6 0,7 1.8 9.1 137 3.08 3.5 52 70
1×10 0,7 1.8 10.3 189 1.83 3.5 71 94
1×16 0,7 1.8 11.4 254 1.15 3.5 92 120
1×25 0.9 1.8 12.9 359 0,727 3.5 120 155
1×35 0.9 1.8 13.9 460 0,524 3.5 150 185
1×50 1 1.8 15.5 606 0,387 3.5 180 220
1×70 1.1 1.8 17.5 808 0,268 3.5 230 270
1×95 1.1 1.8 19.3 1047 0,193 3.5 285 320
1×120 1.2 1.8 20.9 1289 0,153 3.5 335 365
1×150 1.4 1.8 22.9 1582 0,124 3.5 385 410
1×185 1.6 1.8 25.2 1927 0,0991 3.5 450 465
1×240 1.7 1.8 27.7 2458 0,0754 3.5 535 540
1×300 1.8 1.9 31.2 3096 0,0601 3.5 620 610
1×400 2 2 34.8 4064 0,047 3.5 720 695
2×1,5 0,7 1.8 12.7 172 12.1 3.5 20 27
2×2,5 0,7 1.8 13.5 204 7.41 3.5 26 35
2×4 0,7 1.8 14.6 247 4.61 3.5 34 45
2×6 0,7 1.8 15.5 300 3.08 3.5 43 57
2×10 0,7 1.8 18.1 418 1.83 3.5 60 77
2×16 0,7 1.8 20.2 563 1.15 3.5 83 105
2×25 0.9 1.8 23.2 800 0,727 3.5 105 125
2×35 0.9 1.8 25.2 1026 0,524 3.5 125 155
2×50 1 1.8 28.4 1338 0,387 3.5 160 185
2×70 1.1 1.9 32.6 1804 0,268 3.5 200 225
2×95 1.1 2 36.4 2343 0,193 3.5 245 270
2×120 1.2 2.1 39,8 2891 0,153 3.5 285 310
2×150 1.4 2.3 44.2 3639 0,124 3.5 325 345
2×185 1.6 2.4 49 4458 0,0991 3.5 375 390
2×240 1.7 2.6 54.4 5696 0,0754 3.5 440 450
3×1,5 0,7 1.8 13.4 203 12.1 3.5 20 27
3×2,5 0,7 1.8 14.2 246 7.41 3.5 26 35
3×4 0,7 1.8 15.2 304 4.61 3.5 34 45
3×6 0,7 1.8 16.4 376 3.08 3.5 43 57
3×10 0,7 1.8 19.1 534 1.83 3.5 60 77
3×16 0,7 1.8 21.4 737 1.15 3.5 83 105
3×25 0.9 1.8 24.7 1063 0,727 3.5 105 125
3×35 0.9 1.8 26.9 1380 0,524 3.5 125 155
3×50 1 1.9 30,5 1837 0,387 3.5 160 185
3×70 1.1 2 35 2490 0,268 3.5 200 225
3×95 1.1 2.1 39.1 3325 0,193 3.5 245 270
3×120 1.2 2.3 42.8 4120 0,153 3.5 285 310
3×150 1.4 2.4 47,5 5092 0,124 3.5 325 345
3×185 1.6 2.6 52.9 6245 0,0991 3.5 375 390
3×240 1.7 2.7 58,5 7996 0,0754 3.5 440 450
4×1,5 0,7 1.8 14.4 241 12.1 3.5 20 27
4×2,5 0,7 1.8 15.4 295 7.41 3.5 26 35
4×4 0,7 1.8 16.5 369 4.61 3.5 34 45
4×6 0,7 1.8 17.8 463 3.08 3.5 43 57
4×10 0,7 1.8 20.9 667 1.83 3.5 60 77
4×16 0,7 1.8 23.4 930 1.15 3.5 83 105
4×25 0.9 1.8 27.1 1351 0,727 3.5 105 125
4×35 0.9 1.8 29,5 1772 0,524 3.5 125 155
4×50 1 1.9 38.4 2380 0,387 3.5 160 185
4×70 1.1 2 43.2 3302 0,268 3.5 200 225
4×95 1.1 2.2 47.3 4330 0,193 3.5 245 270
4×120 1.2 2.3 52,5 5374 0,153 3.5 285 310
4×150 1.4 2.5 58.3 6655 0,124 3.5 325 345
4×185 1.6 2.7 64.7 8246 0,0991 3.5 375 390
4×240 1.7 2.9 73.1 10569 0,0754 3.5 440 450
5×1,5 0,7 1.8 13.6 284 12.1 3.5 20 27
5×2,5 0,7 1.8 16.6 349 7.41 3.5 26 35
5×4 0,7 1.8 17.9 441 4.61 3.5 34 45
5×6 0,7 1.8 19.3 558 3.08 3.5 43 57
5×10 0,7 1.8 22.8 809 1.83 3.5 60 77
5×16 0,7 1.8 25.6 1135 1.15 3.5 83 105
5×25 0.9 1.8 29.7 1664 0,727 3.5 105 125
5×35 0.9 1.9 32.6 2194 0,524 3.5 125 155
5×50 1 2 37.3 3013 0,387 3.5 160 185
5×70 1.1 2.1 42.9 4101 0,268 3.5 200 225
5×95 1.1 2.2 48.2 5382 0,193 3.5 245 270
5×120 1.2 2.4 52.7 6685 0,153 3.5 285 310
5×150 1.4 2.5 58,5 8363 0,124 3.5 325 345
5×185 1.6 2.7 65.1 10268 0,0991 3.5 375 390
5×240 1.7 3.1 72.3 13167 0,0754 3.5 440 450
3×2,5+1×1,5 0,7 1.8 15.2 254 7.41 3.5 26 35
3×4+1×2,5 0,7 1.8 16.3 352 4.61 3.5 34 45
3×6+1×4 0,7 1.8 17.5 440 3.08 3.5 43 57
3×10+1×6 0,7 1.8 20.1 616 1.83 3.5 60 77
3×16+1×10 0,7 1.8 22.8 865 1.15 3.5 83 105
3×25+1×16 0,7 1.8 26.2 1248 0,727 3.5 105 125
3×35+1×16 0.9 1.8 28 1557 0,524 3.5 125 155
3×50+1×25 1 1.9 32 2120 0,387 3.5 160 185
3×70+1×35 1.1 2.1 36.7 2863 0,268 3.5 200 225
3×95+1×50 1.1 2.2 41.1 3854 0,193 3.5 245 270
3×120+1×70 1.2 2.4 45.6 4857 0,153 3.5 285 310
3×150+1×70 1.4 2.5 49.4 5808 0,124 3.5 325 345
3×185+1×95 1.6 2.7 55.1 7271 0,0991 3.5 375 390
3×240+1×120 1.7 2.9 60 9269 0,0754 3.5 440 450
3×2,5+2×1,5 0,7 1.8 18.8 299 7.41 3.5 26 35
3×4+2×2,5 0,7 1.8 20 405 4.61 3.5 34 45
3×6+2×4 0,7 1.8 21.5 513 3.08 3.5 43 57
3×10+2×6 0,7 1.8 24 708 1.83 3.5 60 77
3×16+2×10 0,7 1.8 27.1 1006 1.15   83 105
3×25+2×16 0,7 1.8 30.8 1448 0,727   105 125
3×35+2×16 0.9 1.9 32.6 1760 0,524   125 155
3×50+2×35 1 2.1 37.3 2427 0,387   160 185
3×70+2×35 1.1 2.2 42.1 3338 0,268   200 225
3×95+2×50 1.1 2.4 47.8 4426 0,193   245 270
3×120+2×70 1.2 2.5 52.6 5645 0,153   285 310
3×150+2×70 1.4 2.7 56,5 6587 0,124   325 345
3×185+2×95 1.6 2.9 62.9 8225 0,0991   375 390
3×240+2×120 1.7 3.1 69.3 10453 0,0754   440 450
4×2,5+1×1,5 0,7 1.8 16.5 313 7.41   26 35
4×4+1×2,5 0,7 1.8 17.7 424 4.61   34 45
4×6+1×4 0,7 1.8 19.1 535 3.08   43 57
4×10+1×6 0,7 1.8 22.1 760 1.83   60 77
4×16+1×10 0,7 1.8 25.1 1071 1.15   83 105
4×25+1×16 0,7 1.8 29 1556 0,727   105 125
4×35+1×16 0.9 1.9 31.4 1976 0,524   125 155
4×50+1×25 1 2.1 36 2689 0,387   160 185
4×70+1×35 1.1 2.2 41.1 3719 0,268   200 225
4×95+1×50 1.1 2.4 46.3 4903 0,193   245 270
4×120+1×70 1.2 2.5 51 6165 0,153   285 310
4×150+1×70 1.4 2.7 55,8 7431 0,124   325 345
4×185+1×95 1.6 2.9 62.1 9192 0,0991   375 390
4×240+1×120 1.7 3.1 68.8 11860 0,0754   440 450


High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃ 0
