È utilizzato per trasmettere e distribuire energia nel sistema di trasmissione e distribuzione di energia di 35 kV o inferiore.industria petrolchimica e comunicazione sostituzione completa del cavo di alimentazione isolato in carta immerso in olio e sostituzione parziale del cavo di alimentazione isolato in PVC.
Utilizzare le caratteristiche:
1Voltaggio nominale: Uo/U: 26/35 kV, 21/35 kV, 12/20 kV (24 kV), 8.7/10 kV, 8.7/15 kV, 6/6 kV, 6/10 kV.
2Numero di nuclei: mono-core, tri-core.
3La temperatura di funzionamento massima consentita del conduttore per il lavoro a lungo termine è di 90 °C. In cortocircuito (max. a lungo termine non superiore a 5 secondi).La temperatura massima per il conduttore non è superiore a 250 °C..
4. D.C. La resistenza del conduttore è conforme alle prescrizioni di GB/T3956-1997.
5La temperatura ambientale non deve essere inferiore a zero quando viene deposta, altrimenti deve essere riscaldata.
6. il cavo è posato senza limite di caduta orizzontale. il raggio di piegatura minimo del cavo a tre nuclei non deve essere inferiore a 12 volte il diametro esterno del cavo.
7. Prova di tensione di frequenza di lavoro:
Per i cavi con Uo di 3,6 kV o inferiore: 2,5 Uo+2 kV/5min senza foratura.
Per il cavo con Uo di 3,6 kV~18 kV: 3,5 Uo/5 min senza foratura.
Per i cavi con Uo di 21 kV e 26 kV: 2,5 Uo/30 minuti senza foratura.
8- Prova di scarica parziale: il volume di scarica non deve essere superiore al 10% sotto 1,73 °C per il cavo.
Questa serie comprende:

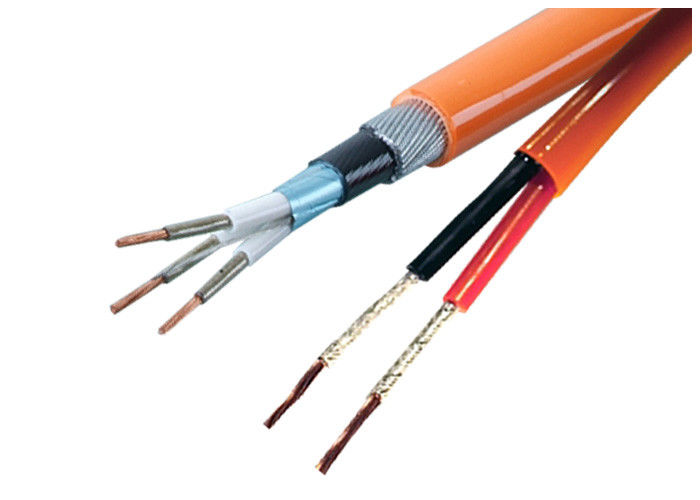

Core in rame (alluminio), cavi di alimentazione isolati e avvolti in XLPE.
Core in rame (alluminio), XLPE isolato, cavi di alimentazione con involucro in PE.
Core di rame (alluminio), isolante XLPE, nastro di acciaio blindato con cavi di alimentazione avvolti in PVC.
Nocciolo in rame (alluminio), isolante XLPE, armatura in nastro d'acciaio, cavi di alimentazione rivestiti in PE.
Core in rame (alluminio), isolante XLPE, armatura in filo d'acciaio, cavi di alimentazione avvolti in PVC.
Cuore di rame (alluminio), isolante XLPE, armatura di filo d'acciaio, cavi di alimentazione avvolti in PE
Dati tecnici
Tensione nominale: 0,6/1kV, 1,8/3kV, 6/10kV, 8,7/10kV, 8,7/15kV, 12/20kV, 18/30kV, 21/35kV, 26/35kV
Temperatura massima del conduttore: inferiore alla normale (90°C), emergenza (130°C) o cortocircuito non superiore a 5 s (250°C) condizioni.
Min. Temperatura ambiente.0°C, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 20 x O.D. del cavo per i cavi non blindati a singolo nucleo
15 x cavo O.D. per cavi blindati mono-core
15 x cavo O.D per cavi non blindati multi-core
12 x cavo O.D per cavi blindati multi-core
Installazione
Questo cavo può essere installato in condotto, vassoio o in sotterraneo diretto.in modo che la salvaguardia delle persone e l'integrità del prodotto non siano influenzate da ecerenze nell'impianto.
1I prodotti sono principalmente conformi allo standard IEC 60502, possono anche essere prodotti secondo i requisiti OEM e altri standard, come lo standard BS, lo standard DIN, lo standard ASTM, ecc.
Il livello di tensione è fino a 35kv, la sezione trasversale può essere fino a 400 mmq (conduttore di rame o alluminio).temperatura massima del conduttore non deve essere superiore a 250 gradi.
2Breve costruzione:
di cilindrata inferiore o uguale a 600 cm3
Conductori di rame o di alluminio
Isolamento XLPE
Fabbricazione a partire da prodotti della voce 8528
Fabbricazione a partire da materie tessili
Involucro in PVC o PE
