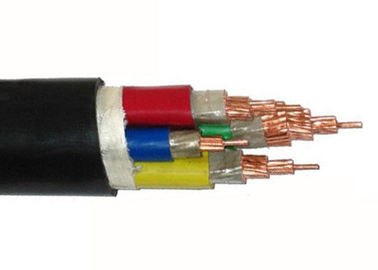

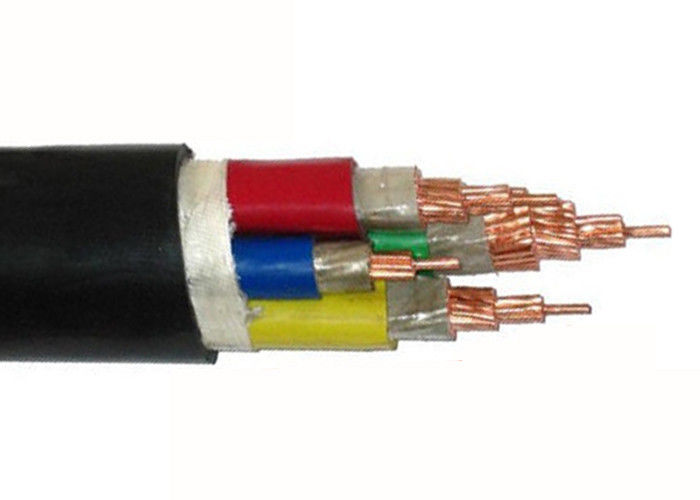

Cavo resistente al fuoco di potere di FRC dei 4 centri 600 volt 1000 volt con lo schermo del nastro della mica
Tensione nominale: 0.6/1KV
Gamma di sezione trasversale nominale: il 1 centro: 1,5 mm2 ~ il multi centro 300 mm2: 0,75 mm2 ~ 35 mm2
Applicazione:
Questi cavi sono installati per assicurare il potere a sviluppare i servizi essenziali compreso gli allarmi antincendio,
equipaggi il sistema di controllo di annaffiatrici, illuminazione dell'evacuazione e di emergenza e sistemi di controllo del fumo,
quali i grattacieli ed appartamenti, aeroporti, centri commerciali, cinema e strada e tunnel di ferrovia
Norme
Internazionale: IEC 60502, IEC760331, IEC601034DI IEC 6022
La Cina: GB306.1-2001 DI GB/T 12706-91, GB/T18380.3-2001
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici
Tensione nominale: 0.6-KV
Max. Conductor Temp.: normale (90°C), mettono in cortocircuito non non più di 5 s (il più alta temperatura del conduttore non non più di 250°C)
Min. Ambient Temp.: Il cavo sarà pre heated se la temperatura ambiente è inferiore a 0°C
Raggio di piegamento minimo: cavo unipolare 20(d+D)±5%
Cavo multipolare 15(d+D)±5%
Costruzioni
Conduttore: Fili di rame temprati pianura della classe 1/2, solido o incagliato, con la ferita del nastro della mica
Isolamento: Composto di LSZH o di XLPE
Guaina: Composto di LSZH
Colore del centro: rosso, nero, blu, bianco per il centro attivo, verde/giallo per il centro di terra, arancio o rosso o nero per la guaina
Temperatura di funzionamento massima: 100 metri per rotolo o tamburo di legno o secondo il requisito
Capacità di produzione: un giorno di 20 chilometri
MOQ: 5000 metri per piccola dimensione, 1000 metri per la grande dimensione
Certificati
CE, RoHS, ccc, KEMA e più altri su richiesta
| Nom. Sezione trasversale del conduttore |
Spessore dell'isolamento |
Guaina |
Approssimativamente. |
Approssimativamente |
Max. D.C. Resistance del conduttore (20°C) |
Tensione di prova |
Valutazione corrente |
| mm2 |
millimetro |
Spessore |
O.D. |
Peso |
Ω/km |
CA |
| |
|
millimetro |
millimetro |
kg/km |
|
kV/5min |
In aria (A) |
In suolo (A) |
| 1×1.5 |
0,7 |
1,8 |
7,7 |
81 |
12,1 |
3,5 |
22 |
33 |
| 4×1.5 |
0,7 |
1,8 |
14,4 |
241 |
12,1 |
3,5 |
20 |
27 |
| 4×2.5 |
0,7 |
1,8 |
15,4 |
295 |
7,41 |
3,5 |
26 |
35 |
| 4×4 |
0,7 |
1,8 |
16,5 |
369 |
4,61 |
3,5 |
34 |
45 |
| 4×6 |
0,7 |
1,8 |
17,8 |
463 |
3,08 |
3,5 |
43 |
57 |
| 4×10 |
0,7 |
1,8 |
20,9 |
667 |
1,83 |
3,5 |
60 |
77 |
| 4×16 |
0,7 |
1,8 |
23,4 |
930 |
1,15 |
3,5 |
83 |
105 |
| 4×25 |
0,9 |
1,8 |
27,1 |
1351 |
0,727 |
3,5 |
105 |
125 |
| 4×35 |
0,9 |
1,8 |
29,5 |
1772 |
0,524 |
3,5 |
125 |
155 |
| 4×50 |
1 |
1,9 |
38,4 |
2380 |
0,387 |
3,5 |
160 |
185 |
| 4×70 |
1,1 |
2 |
43,2 |
3302 |
0,268 |
3,5 |
200 |
225 |
| 4×95 |
1,1 |
2,2 |
47,3 |
4330 |
0,193 |
3,5 |
245 |
270 |
| 4×120 |
1,2 |
2,3 |
52,5 |
5374 |
0,153 |
3,5 |
285 |
310 |
| 4×150 |
1,4 |
2,5 |
58,3 |
6655 |
0,124 |
3,5 |
325 |
345 |
| 4×185 |
1,6 |
2,7 |
64,7 |
8246 |
0,0991 |
3,5 |
375 |
390 |
| 4×240 |
1,7 |
2,9 |
73,1 |
10569 |
0,0754 |
3,5 |
440 |
450 |
| 4×2.5+1×1.5 |
0,7 |
1,8 |
16,5 |
313 |
7,41 |
|
26 |
35 |
| 4×4+1×2.5 |
0,7 |
1,8 |
17,7 |
424 |
4,61 |
|
34 |
45 |
| 4×6+1×4 |
0,7 |
1,8 |
19,1 |
535 |
3,08 |
|
43 |
57 |
| 4×10+1×6 |
0,7 |
1,8 |
22,1 |
760 |
1,83 |
|
60 |
77 |
| 4×16+1×10 |
0,7 |
1,8 |
25,1 |
1071 |
1,15 |
|
83 |
105 |
| 4×25+1×16 |
0,7 |
1,8 |
29 |
1556 |
0,727 |
|
105 |
125 |
| 4×35+1×16 |
0,9 |
1,9 |
31,4 |
1976 |
0,524 |
|
125 |
155 |
| 4×50+1×25 |
1 |
2,1 |
36 |
2689 |
0,387 |
|
160 |
185 |
| 4×70+1×35 |
1,1 |
2,2 |
41,1 |
3719 |
0,268 |
|
200 |
225 |
| 4×95+1×50 |
1,1 |
2,4 |
46,3 |
4903 |
0,193 |
|
245 |
270 |
| 4×120+1×70 |
1,2 |
2,5 |
51 |
6165 |
0,153 |
|
285 |
310 |
| 4×150+1×70 |
1,4 |
2,7 |
55,8 |
7431 |
0,124 |
|
325 |
345 |
| 4×185+1×95 |
1,6 |
2,9 |
62,1 |
9192 |
0,0991 |
|
375 |
390 |
| 4×240+1×120 |
1,7 |
3,1 |
68,8 |
11860 |
0,0754 |
|
440 |
450 |
