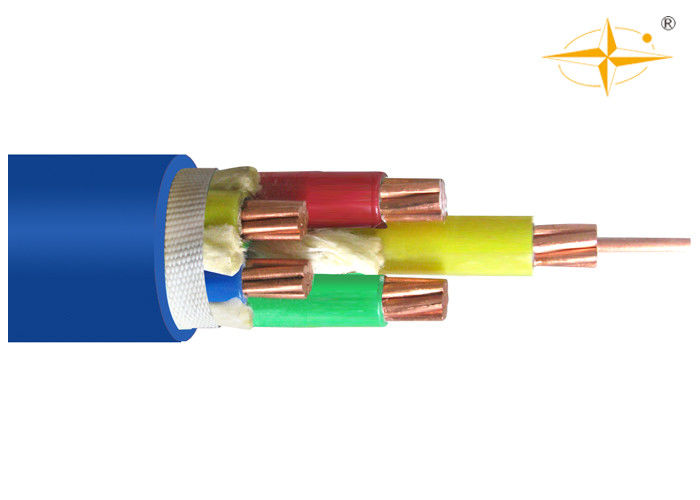

Cavo inguainato sicuro senza alogeni a basso fumo di potenza, cavo resistente al fuoco
Conduttore:
Rame ricotto nudo o trefoli in classe 1/2. Questi fili vengono formati nel conduttore finale nelle macchine cordatrici sotto stretto controllo di qualità.
Isolamento:
Il composto di polietilene reticolato o PVC è isolato sui conduttori mediante processo di estrusione.
Le materie prime e gli spessori dell'isolamento sono mantenuti secondo gli standard e conformi agli standard IEC60502/BS7870 a seconda dei casi.
XLPE:
I cavi di alimentazione isolati sono identificati dal colore o dai numeri come segue:
N. di nuclei Identificazione
Vecchia codifica a colori Nuova codifica a colori secondo BS
1 Rosso o Nero Marrone o Blu
2 Rosso e Nero Marrone, Blu
3 Rosso, Giallo Blu Marrone, Nero, Grigio
4 Rosso, Giallo, Blu e Nero Blu, Marrone, Nero, Grigio
5 Rosso, Giallo, Blu, Nero, Y/G Blu, Marrone, Nero, Grigio e Y/G
Armatura:
Quando è necessaria un'armatura, l'armatura è costituita da un singolo strato di fili di acciaio zincato/
nastri in acciaio zincato. L'armatura viene applicata elicoidalmente come da normativa.
I cavi unipolari sono armati con fili di alluminio o fili di rame in base ai requisiti.
Esterno guaina:
I cavi standard sono realizzati in PVC nero estruso. La guaina esterna è goffrata o
stampato con le informazioni richieste dalle norme pertinenti.
Speciali mescole FR, FRLS, FRRT, LSF, MDPE vengono utilizzate per il rivestimento esterno dei cavi, per soddisfare le esigenze specifiche del cliente.
Standard:
Internazionale: IEC 60502, IEC 60227 IEC 60331, IEC 61034
Cina: GB/T12706-91 GB306.1-2001, GB/T18380.3-2001
Altri standard come BS, DIN e ICEA su richiesta
Dati tecnici:
Tensione nominale: 0,6 KV
Massimo. Temp. conduttore: normale (90 ℃), cortocircuito non superiore a 5 s (la temperatura più alta di
il conduttore non dovrà superare i 250°C)
minimo Temp. ambiente: il cavo deve essere preriscaldato se la temperatura ambiente è inferiore a 0°C
minimo Raggio di curvatura: cavo unipolare 20(d+D)±5%, cavo multipolare 15(d+D)±5%
| Tipo |
Descrizione |
Nuclei |
Sezione trasversale nominale |
|
WDZA-YJY
WDZB-YJY
WDZC-YJY
|
Cavo di alimentazione ignifugo a basso contenuto di fumi, privo di alogeni o senza alogeni (LSHF o LSZH), conduttore in rame/isolamento XLPE |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJY23 WDZB-YJY23 WDZC-YJY23 |
Cavo di alimentazione ignifugo con conduttore in rame/isolamento XLPE/nastro in acciaio armato a basso contenuto di fumi, privo di alogeni o senza alogeni (LSHF o LSZH). |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJY33 WDZB-YJY33 WDZC-YJY33 |
Cavo di alimentazione ignifugo con conduttore in rame/isolamento XLPE/filo di acciaio armato a basso contenuto di fumi, senza alogeni o senza alogeni (LSHF o LSZH). |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJLY WDZB-YJLY WDZC-YJLY |
Cavo di alimentazione ignifugo a basso contenuto di fumi, privo di alogeni o senza alogeni (LSHF o LSZH), conduttore in alluminio/isolamento XLPE |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJLY23 WDZB-YJLY23 WDZC-YJLY23 |
Cavo di alimentazione ignifugo con conduttore in alluminio/isolamento XLPE/nastro in acciaio armato a basso contenuto di fumi, privo di alogeni o senza alogeni (LSHF o LSZH). |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJLY33 WDZB-YJLY33 WDZC-YJY33 |
Cavo di alimentazione ignifugo con conduttore in alluminio/isolamento XLPE/filo di acciaio armato a basso contenuto di fumi, privo di alogeni o senza alogeni (LSHF o LSZH). |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2
|
