Qingdao Yilan Cable Co., Ltd.
E-mail sales3@holdonecable.com Telefono 86-- 19026815676
Casa > prodotti > cavo elettrico corazzato >

Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
Nome del prodotto:
Cavo armato a 3 conduttori
Isolamento:
XLPE
Armatura:
filo d'acciaio
Conduttore:
Rame
Guaina:
PVC, PE, LSOH
Standard:
L'IEC, BS, È, VDE
Garanzia:
2 anni
Scudo:
Nastro di rame
OEM:
Disponibile
Evidenziare:

armored electrical wire

,

armoured power cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
300 metri
Prezzo
US$0.51- US$125 / Meter
Imballaggi particolari
Tamburi di legno
Tempi di consegna
7-15 giorni
Termini di pagamento
T/T,L/C
Capacità di alimentazione
25.000 KMs al mese
Descrizione del prodotto

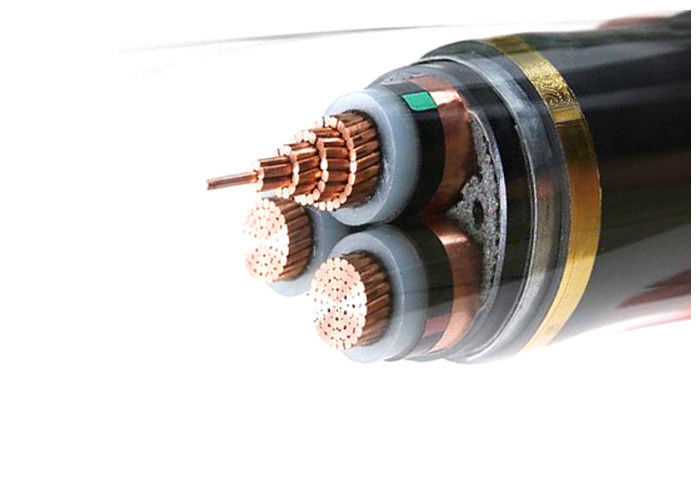

Cavo elettrico armato di media tensione a tre nuclei CU/XLPE/CTS/STA/PVC

Applicazione:
Il cavo elettrico corazzato isolato XLPE a media tensione viene utilizzato per trasmettere e distribuire energia nel sistema di trasmissione e distribuzione di energia di 3,6 kv ~ 35 kV. Viene generalmente applicato ai settori dell'energia, dell'edilizia, delle miniere, della metallurgia, dell'industria petrolchimica e delle comunicazioni in sostituzione completa del cavo elettrico isolato in carta immersa nell'olio.





Costruzione

1 ..... Rame nudo intrecciato
2 .....strato interno di materiale semiconduttore
3 ..... isolante centrale in polietilene reticolato
4 .....strato esterno di materiale semiconduttore
5 .....nastro semiconduttore
6 .....schermo di fili di rame

7 ..... Strisce di riempimento, filato o carta
8 .....Non tessutoNastro avvolgente o ritardante di fiamma

9 .....EstrusoRivestimento interno in PVC

10 .... Filo di Acciaio Inox Armato
11 .... Guaina totale: polivinilcloruro (PVC) o FR-PVC, PE, LSOH



3,6/6(7,2)kV, 3,8/6,6(7,2)kV,
6/10(12)kV,6,35/11(12)kV,
8,7/10(15)kV,8,7/15(17,5)kV,
12/20(22)kV,12,7/22(24)kV,
12,7/22(24)kV,18/30(36)kV, 19/33(36)kV
Cavo di alimentazione isolato XLPE		 Conduttore Isolamento Armatura Guaina esterna
Alluminio Rame XLPE SW ST Ora legale AW PVC PE
Cu/XLPE/PVC 　 P P --- --- --- --- P 　
Cu/XLPE/PE 　 P P --- --- --- --- 　 P
Al/XLPE/PVC P 　 P --- --- --- --- P 　
Al/XLPE/PE P 　 P --- --- --- --- 　 P
Cu/XLPE/STA/PVC 　 P P --- P --- --- P 　
Cu/XLPE/STA/PE 　 P P --- P --- --- 　 P
Al/XLPE/STA/PVC P 　 P --- P --- --- P 　
Al/XLPE/STA/PE P 　 P --- P --- --- 　 P
Cu/XLPE/DSTA/PVC 　 P P --- --- P --- P 　
Cu/XLPE/DSTA/PE 　 P P --- --- P --- 　 P
Al/XLPE/DSTA/PVC P 　 P --- --- P --- P 　
Al/XLPE/DSTA/PE P 　 P --- --- P --- 　 P
Cu/XLPE/SWA/PVC 　 P P P --- --- --- P 　
Cu/XLPE/SWA/PE 　 P P P --- --- --- 　 P
Al/PVC/SWA/PVC P 　 P P --- --- --- P 　
Al/PVC/SWA/PE P 　 P P --- --- --- 　 P
Cu/PVC/AWA/PVC 　 P P --- --- --- P P 　
Cu/PVC/AWA/PE 　 P P --- --- --- P 　 P
Al/PVC/AWA/PVC P 　 P --- --- --- P P 　
Al/PVC/AWA/PE P 　 P --- --- --- P 　 P
Materiale dell'armatura: SW=filo di acciaio, ST=nastro di acciaio, DST=doppio nastro di acciaio, AW=filo di alluminio





Cavo di alimentazione MV (11kv 15kv 33kv).
Modello e Descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV N. di core Area della sezione trasversale del conduttore (mm2)
isolamento xlpe 1 nucleo 3 nuclei 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq
Nucleo di Cu
YJV, N2XSY; Cavo di alimentazione rivestito in PVC
YJV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato
YJV32, YJV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio
Al Core
YJLV, NA2XSY; Cavo di alimentazione rivestito in PVC
YJLV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato
YJLV32, YJLV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio



Standard

Internazionale: IEC 60502-2, IEC 60228

Cina:GB/T12706.2-2008

Altri standard comeBS,DIN e ICEA su richiesta



Dati tecnici:

Provare la tensione 6/10kV [kV] 21 / 5 minuti.
  12/20kV [kV] 42 / 5 minuti.
  18/30kV [kV] 63/5 minuti.
Intervallo di temperatura in movimento   Da -20°C a +90°C
  fisso   Da -20°C a +90°C
Temperatura operativa cortocircuito °C 250
Tempo di cortocircuito massimo [secondo] 5
Raggio di curvatura min. x diametro 15
Infiammabilità standard   EN50265-2-1

*) Imballo: CUT = cavo in diverse lunghezze su tamburo o bobina, possibile taglio alla lunghezza richiesta



Certificato

ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce altri ancora su richiesta



IMBALLAGGIO E SPEDIZIONE

Tutti i cavi per l'esportazione sono ben imballati e protetti da un tamburo di legno o da un tamburo di legno e acciaio. Il materiale di imballaggio dipende dal peso e dalle dimensioni del cavo. Dopo che i tamburi per cavi ben imballati vengono inviati al porto marittimo, vengono caricati in un container da 20 piedi o in un container da 40 piedi. Tutti i tamburi per cavi sono fissati saldamente tramite cintura di sicurezza per garantire l'assenza di movimenti durante il trasporto marittimo. La dimensione del container viene scelta in base al peso della merce totale caricata o in base alle esigenze del cliente.



Servizi
* Siamo uno dei più grandi produttori di cavi elettrici e di alimentazione in Cina e vantiamo oltre 20 anni di esperienza nella produzione e nella commercializzazione.
* Accettiamo l'OEM. Le dimensioni e il materiale del cavo sono personalizzati. Il nostro logo e il nostro design sono i benvenuti. Produrremo secondo le vostre esigenze e descrizioni;
* Inviaci una richiesta per ulteriori informazioni sui prodotti e ti forniremo un feedback entro 12 ore.
