Cavo elettrico corazzato di tensione del singolo del centro dell'acciaio inossidabile rame medio del cavo
Questo prodotto è applicabile alla linea del trasporto e di distribuzione di energia con tensione nominale di CA (U0/U) del sistema 3.6/6kV-26/36kV. È diretto in aria (struttura del ponte di cavo, supporto dell'interno della parete e vassoio) ed in suolo (diriga fossa del cavo e sepolto, ect del tubo.) rispettivamente secondo la differenza della struttura di strato della protezione.

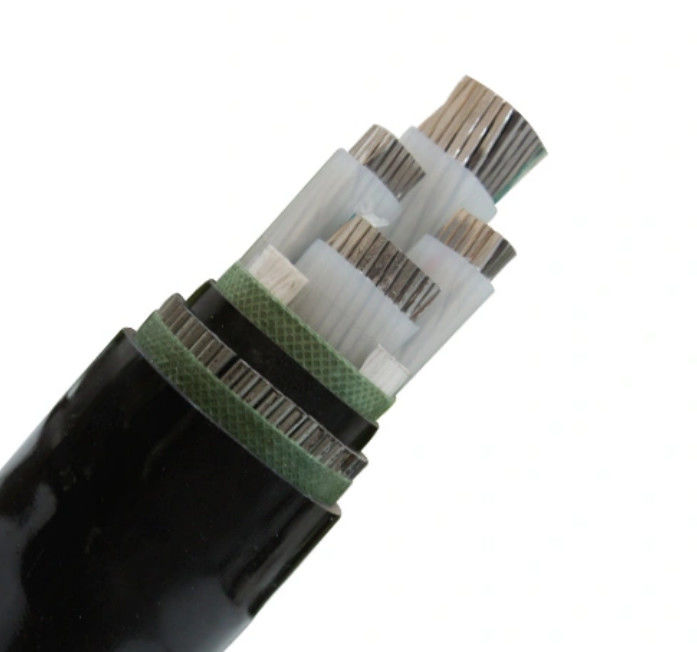

Costruzione
1 ..... rame nudo incagliato
2 ..... strati interni di materiale semiconduttore
..... isolamento del centro 3 di polietilene unito con legami atomici incrociati
4 ..... strati esterni di materiale semiconduttore
..... nastro semiconduttore 5
..... schermo 6 dei fili di rame
7 ..... riempitori striscia, filato, o carta
8 ..... non tessuti avvolgendo nastro o ignifugi
9 ..... hanno espulso copertura interna del PVC
10…. Cavo dell'acciaio inossidabile corazzato
11…. Guaina globale: cloruro polivinilico (PVC) o FR-PVC, PE, LSOH
| Cavo elettrico di sistemi MV (11kv 15kv 33kv) |
| Modello e descrizione Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/di 20(24), 18/di 30(36), 21/35 (40,5), 26/35 (40,5) di chilovolt |
Il centro di No.of |
Area di sezione trasversale del conduttore (mm2) |
| isolamento del xlpe |
il 1 centro del centro 3 |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimetri quadrati |
| Il centro del Cu |
| YJV, N2XSY; Cavo elettrico inguainato PVC |
| YJV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico |
| YJV32, YJV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico |
| Il centro di Al |
| YJLV, NA2XSY; Cavo elettrico inguainato PVC |
| YJLV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico |
| YJLV32, YJLV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico |
Applicazione
Utilizzato nelle cabine di trasformazione, nei blocchi di commutazione, in centrali elettriche e impianti industriali elettrici. Cavo elettrico medio di tensione per l'applicazione statica in terra, all'interno di e fuori delle facilità, all'aperto, in canali del cavo, in acqua, nelle circostanze dove i cavi non sono esposti alla sollecitazione meccanica più pesante ed allo sforzo di tensione.
Norme
Internazionale: IEC 60502-2, IEC 60228
La Cina: GB/T 12706.2-2008
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici:
| Tensione di prova |
6 / 10 chilovolt |
[chilovolt] |
21 / min 5. |
| |
12 / 20 chilovolt |
[chilovolt] |
42 / min 5. |
| |
18 / 30 chilovolt |
[chilovolt] |
63 / min 5. |
| Gamma di temperature |
nel moto |
|
-20°C lavorano +90°C |
| |
fisso |
|
-20°C lavorano +90°C |
| Temperatura di funzionamento |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
massimo. |
[sec] |
5 |
| Raggio di piegamento |
min. |
diametro x |
15 |
| Infiammabilità |
standard |
|
En 50265-2-1 |
IMBALLAGGIO E TRASPORTO
Tutto il cavo per l'esportazione bene è imballato e protetto dal tamburo di legno o dal tamburo di legno e d'acciaio. Il materiale da imballaggio è dipeso dal peso e dalla dimensione di cavo. Dopo i tamburi per cavi bene imballati inviati a porto marittimo, sono caricati in un contenitore da 20 FT o in un contenitore da 40 FT. Tutto il tamburo per cavi è riparato saldamente dalla cintura di sicurezza per assicurarsi, nessun movimento durante i trasporti via mare. La dimensione del contenitore chosed secondo peso delle merci caricate totale o secondo il requisito del cliente.
