Cavo elettrico di tensione del conduttore di acciaio dell'isolamento corazzato di alluminio medio del filo XLPE
Questo prodotto è applicabile alla linea del trasporto e di distribuzione di energia con tensione nominale di CA (U0/U) del sistema 3.6/6kV-26/36kV. È diretto in aria (struttura del ponte di cavo, supporto dell'interno della parete e vassoio) ed in suolo (diriga fossa del cavo e sepolto, ect del tubo.) rispettivamente secondo la differenza della struttura di strato della protezione.
Usato per il trasporto di energia e la linea di distribuzione con tensione valutata a 35kV e sotto.
Alto e cavo elettrico medio di tensione per l'applicazione statica in terra, all'interno di e fuori delle facilità, all'aperto, in canali del cavo, in acqua, nelle circostanze dove i cavi non sono esposti alla sollecitazione meccanica più pesante ed allo sforzo di tensione.
Costruzione

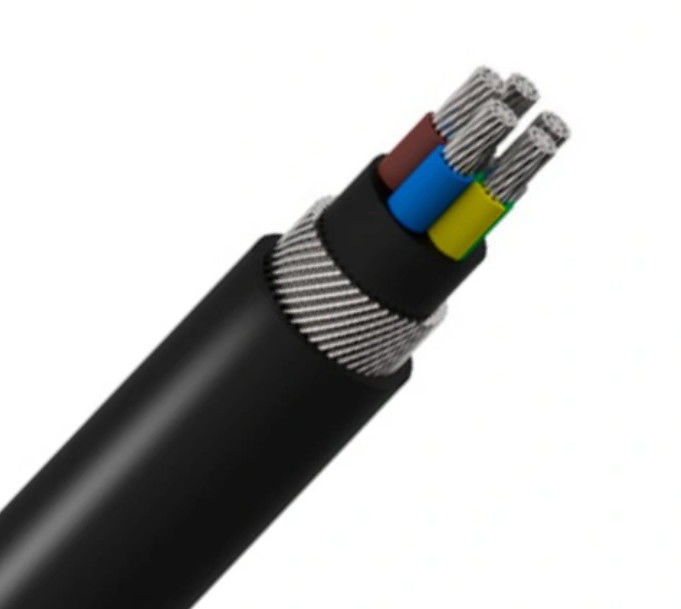

Cavo elettrico corazzato di AL/XLPE/SWA/PVC
- Il centro di alluminio nudo rotondo incagliato secondo l'IEC 60228
- Strato semi-conduttivo interno
- Isolamento XLPE del centro
- Codice colore secondo HD 308 S2
- Strato semi-conduttivo esterno
- nastro Semi-conduttivo
- Schermo di rame del nastro
- Riempitore
- Guaina interna del PVC
- Armatura galvanizzata (SWA) del filo di acciaio
- Guaina esterna del PVC (rosso o il nero)
| Cavo elettrico di sistemi MV (11kv 15kv 33kv) |
| Modello e descrizione Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/di 20(24), 18/di 30(36), 21/35 (40,5), 26/35 (40,5) di chilovolt |
Il centro di No.of |
Area di sezione trasversale del conduttore (mm2) |
| isolamento del xlpe |
il 1 centro del centro 3 |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimetri quadrati |
| Il centro del Cu |
| YJV, N2XSY; Cavo elettrico inguainato PVC |
| YJV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico |
| YJV32, YJV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico |
| Il centro di Al |
| YJLV, NA2XSY; Cavo elettrico inguainato PVC |
| YJLV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico |
| YJLV32, YJLV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico |
Standard
Internazionale: IEC 60502, IEC 60228
La Cina: GB/T 12706
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici:
Temperatura massima del conduttore: sotto normale (90 OC), l'emergenza (130OC) o mette in cortocircuito non non più di 5 stati di s (250℃).
Min. Ambient Temp. 0 OC, dopo installazione e soltanto quando il cavo è in un in posizione fissa
Raggio di piegamento minimo: un cavo O.D di 15 x per il singolo centro
un cavo O.D di 12 x per il multi centro
| Tensione di prova |
6 / 10 chilovolt |
[chilovolt] |
21 / min 5. |
| |
12 / 20 chilovolt |
[chilovolt] |
42 / min 5. |
| |
18 / 30 chilovolt |
[chilovolt] |
63 / min 5. |
| Gamma di temperature |
nel moto |
|
-5°C lavorano +70°C |
| |
fisso |
|
-20°C lavorano +70°C |
| Temperatura di funzionamento |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
massimo. |
[sec] |
5 |
| Raggio di piegamento |
min. |
diametro x |
15 |
| Infiammabilità |
standard |
|
En 60332-1-2 |
Certificato
Iso, CE, KEMA, IEC, RoHS, ccc, P3C e più altri su richiesta
FAQ
1. Spedizione: Dal mare o dall'aria dovuto il peso massimo. I campioni saranno inviano da DHL, Fedex. ecc
2. Pagamento: Accettiamo T/T, L/C, appena scegliamo che cosa gradite
3. Termine di consegna: Generalmente 7~10 giorni lavorativi sopra il deposito della ricevuta. Secondo la quantità.
4. MOQ: Il nostro MOQ è generalmente 1000meters. i campioni inferiore a 20 centimetri possono essere forniti liberamente.
