| MOQ: | 500m |
| prezzo: | USD 3.88-9.89/M |
| standard packaging: | Tamburo di legno |
| Delivery period: | 7 giorni |
| payment method: | L / C, T / T |

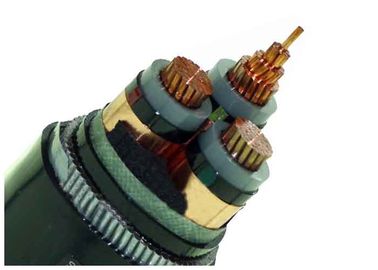

Cavo elettrico corazzato HT 3 fasi Cavo di distribuzione di rame Cavo di alimentazione sotterraneo
Edilizia
Cavo elettrico blindato in Cu/XLPE/STA/PVC
- Corpo di alluminio rotondo e nudo, a strascico secondo la norma IEC 60228
- Strato semiconduttore interno
- Isolamento XLPE
- Codice colore secondo HD 308 S2
- Strato semiconduttore esterno
- Nastro semiconduttore
- Vettura di nastro di rame.
- Riempitore.
- Involucro interno in PVC
- Armature di nastri di acciaio galvanizzato (STA)
Applicazione
Utilizzato per linee di trasmissione e distribuzione di energia con tensione nominale pari o inferiore a 35 kV.
Cavo elettrico ad alta e media tensione per applicazioni statiche a terra, all'interno e all'esterno di strutture, all'aperto, nei canali di cavi, in acqua,in condizioni in cui i cavi non sono esposti a forti sollecitazioni meccaniche e a sollecitazioni di trazione.
| MV ((11kv 15kv 33kv) Cavo elettrico | ||
| Modello e descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Numero del nucleo | Area della sezione trasversale del conduttore ((mm2) |
| Isolamento xlpe | 1 nucleo 3 nucleo | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Cu core | ||
| YJV, N2XSY;cavo di alimentazione avvolto in PVC | ||
| YJV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC | ||
| YJV32, YJV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cavo di alimentazione avvolto in PVC | ||
| YJLV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC | ||
| YJLV32, YJLV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC | ||
Norme
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici:
Temperatura massima del conduttore: inferiore alla normale (90OC), emergenza (130OC) cortocircuito non superiore a 5 s (250°C).
Min. temperatura ambiente 0OC, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 15 x cavo O.D per singolo nucleo
12 x cavo O.D per multi core
| Tensione di prova | 6 / 10 kV | [kV] | 21 / 5 minuti. |
| 12 / 20 kV | [kV] | 42 minuti e mezzo. | |
| 18 / 30 kV | [kV] | 63 minuti e mezzo. | |
| Intervallo di temperatura | in movimento | -5°C a +70°C | |
| fisso | -20°C a +70°C | ||
| Temperatura di funzionamento | cortocircuito | °C | 250 |
| Tempo di cortocircuito | - Max. - Cosa? | [sec] | 5 |
| Raggio di piegatura | Min. | x diametro | 15 |
| Infiammabilità | standard | EN 60332-1-2 |
|
|
