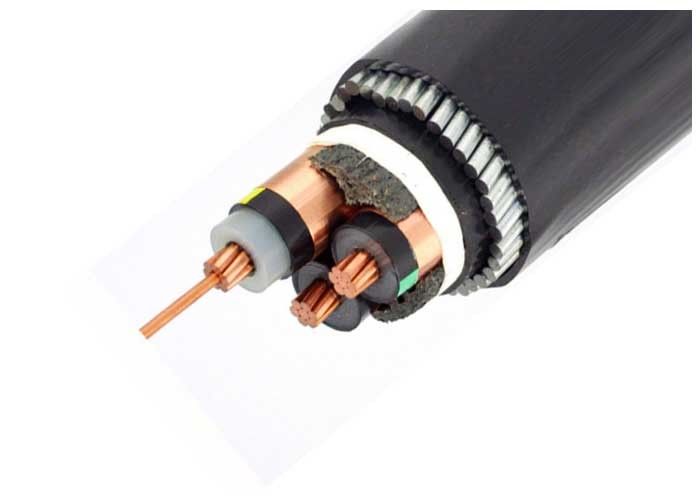

Tre cavo elettrico corazzato XLPE 3x95SQMM di SWA di MUNGO NERO 6.35/11KV del centro vicino COME norma
Costruzione
| Conduttore | Conduttore di rame incagliato compatto, classe 2 secondo l'IEC 60228 |
| Conduttore di rame solido circolare, classe 1 secondo l'IEC 60228 | |
| Conduttore di rame incagliato flessibile, classe 5 secondo l'IEC 60228 | |
| Schermo di conduttore | Semiconduttore |
| Isolamento | XLPE (polietilene unito con legami atomici incrociati) |
| Schermo di isolamento | Semiconduttore |
| Schermo metallico | Schermo del nastro del nastro di rame dello schermo o del filo di rame & del rame |
| Riempitore | Striscia dei riempitori |
| Spostamento del nastro | Non tessuto avvolgendo nastro o lsoh che avvolge nastro |
| Copertura interna | PVC espulso, o LSOH |
| Armatura | Armatura d'acciaio del nastro |
| Guaina globale | PVC, FR-PVC, PE o LSOH |
Norme
Internazionale: IEC 60502-2, IEC 60228
La Cina: GB/T 12706.2-2008
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Applicazioni
Usato per il trasporto di energia e la linea di distribuzione con tensione valutata a 35kV e sotto.
Rispetto al cavo elettrico isolato PVC, il cavo elettrico del xlpe si vanta non solo le caratteristiche dell'elettricità eccellente, del meccanismo, del calore e della struttura resistente alla corrosione, ma anche semplice sforzo-resistente e chimica dell'ambiente e invecchiamento-resistente, del peso leggero, di nessuna restrizione ponendo la goccia e di indennità ad alta temperatura per il lavoro a lungo termine.
Specifiche
| Cavo elettrico di sistemi MV (6 a 35kv) | |||
| Modello e descrizione Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/di 20(24), 18/di 30(36), 21/35 (40,5), 26/35 (40,5) di chilovolt | Il centro di No.of | Area di sezione trasversale del conduttore (mm2) | |
| isolamento del xlpe | il 1 centro del centro 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimetri quadrati | |
| Il centro del Cu | Il centro di Al | ||
| YJV, N2XSY; Cavo elettrico inguainato PVC | YJLV, NA2XSY; Cavo elettrico inguainato PVC | ||
| YJV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico | YJLV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico | ||
| YJV32, YJV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico | YJLV32, YJLV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico | ||
| isolamento del PVC | |||
| Il centro del Cu | Il centro di Al | ||
| VV (VY); Cavo elettrico inguainato del PVC (PE) | VLV (VLY); Cavo elettrico inguainato del PVC (PE) | ||
| VV22 (VV23); il nastro d'acciaio corazzato, il PVC (PE) ha inguainato il cavo elettrico | VLV22 (VLV23); il nastro d'acciaio corazzato, il PVC (PE) ha inguainato il cavo elettrico | ||
| VV32 (VV33), VV42 (VV43); il filo di acciaio corazzato, il PVC (PE) ha inguainato il cavo elettrico | VLV32 (VLV33), VLV42 (VLV43); il filo di acciaio corazzato, il PVC (PE) ha inguainato il cavo elettrico | ||
Dati tecnici
| Tensione di prova | 6 / 10 chilovolt | [chilovolt] | 21 / min 5. |
| 12 / 20 chilovolt | [chilovolt] | 42 / min 5. | |
| 18 / 30 chilovolt | [chilovolt] | 63 / min 5. | |
| Gamma di temperature | nel moto | -20°C lavorano +90°C | |
| fisso | -20°C lavorano +90°C | ||
| Temperatura di funzionamento | cortocircuito | °C | 250 |
| Tempo di cortocircuito | massimo. | [sec] | 5 |
| Raggio di piegamento | min. | diametro x | 15 |
| Infiammabilità | standard | En 50265-2-1 |
| Nom. Sezione trasversale del conduttore | No/diametro dei fili. Del conduttore | Spessore dell'isolamento | Spessore della guaina interna | Spessore d'acciaio del nastro | Spessore della guaina | Approssimativamente O.D. | Approssimativamente peso | Max. D.C Resistance del conduttore (℃ 20) | CA di tensione di prova | Valutazione corrente | |
| mm2 | pc/mm | millimetro | millimetro | millimetro | millimetro | (millimetro) | kg/km | Ω /km | kV/5min | In aria (A) | In suolo (A) |
| 3 × 35 | 7/2.52 | 5,5 | 1,8 | 2 × 0,5 | 2,9 | 58,0 | 4840 | 0,524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5,5 | 1,8 | 2 × 0,5 | 3,0 | 61,0 | 5463 | 0,387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,1 | 65,0 | 6446 | 0,268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,2 | 68,0 | 7457 | 0,193 | 42 | 255 | 265 |
| 3 × 120 | 24/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,3 | 71,0 | 8459 | 0,153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,4 | 75,0 | 10555 | 0,124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,5 | 78,0 | 11925 | 0,0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,7 | 83,0 | 13959 | 0,0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,9 | 88,0 | 16314 | 0,0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2.97 | 5,5 | 2,3 | 2 × 0,8 | 4,1 | 95,0 | 19032 | 0,047 | 42 | 565 | 520 |
Certificati
Iso, CE, KEMA, IEC, RoHS, ccc, P3C e più altri su richiesta
Consiglio d'ordinazione
Tensione nominale
Norma di applicazione: IEC/BS/UL/GB
Numero dei centri
Costruzione di $ di dimensione del conduttore
Tipo di isolamento
Corazzato o unarmored. Se armatura, il tipo dell'armatura & materiale
Il requisito della guaina
Lunghezza del requisito dell'imballaggio & del cavo
L'altro requisito
