Questo prodotto è applicabile alla linea del trasporto e di distribuzione di energia con tensione nominale di CA (U0/U) del sistema 3.6/6kV-26/36kV. È diretto in aria (struttura del ponte di cavo, supporto dell'interno della parete e vassoio) ed in suolo (diriga fossa del cavo e sepolto, ect del tubo.) rispettivamente secondo la differenza della struttura di strato della protezione.
Applicazione
Usato per il trasporto di energia e la linea di distribuzione con tensione ha valutato a 35kV e sotto.
Alto e cavo elettrico medio di tensione per l'applicazione statica in terra, all'interno di e fuori delle facilità, all'aperto, in canali del cavo, in acqua, nelle circostanze dove i cavi non sono esposti alla sollecitazione meccanica più pesante ed allo sforzo di tensione.
Rispetto al cavo elettrico isolato PVC, il cavo elettrico del xlpe si vanta non solo le caratteristiche dell'elettricità eccellente, del meccanismo, del calore e della struttura resistente alla corrosione, ma anche semplice sforzo-resistente e chimica dell'ambiente e invecchiamento-resistente, del peso leggero, di nessuna restrizione ponendo la goccia e di indennità ad alta temperatura per il lavoro a lungo termine.
Costruzione

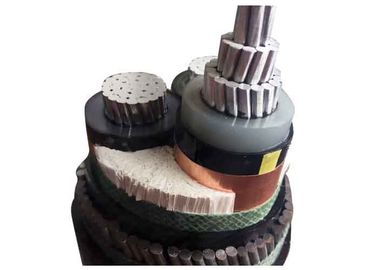

Cavo elettrico corazzato di AL/XLPE/STA/PVC
- Il centro di alluminio nudo rotondo incagliato secondo l'IEC 60228
- Strato semi-conduttivo interno
- Isolamento XLPE del centro
- Codice colore secondo HD 308 S2
- Strato semi-conduttivo esterno
- nastro Semi-conduttivo
- Schermo di rame del nastro
- Riempitore
- Guaina interna del PVC
- Armatura galvanizzata (SWA) del filo di acciaio
- Guaina esterna del PVC (rosso o il nero)
Cavo elettrico di sistemi MV (11kv 15kv 33kv) | ||
Modello e descrizione Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/di 20(24), 18/di 30(36), 21/35 (40,5), 26/35 (40,5) di chilovolt | Il centro di No.of | Area di sezione trasversale del conduttore (mm2) |
isolamento del xlpe | il 1 centro del centro 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimetri quadrati |
Il centro del Cu | ||
YJV, N2XSY; Cavo elettrico inguainato PVC | ||
YJV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico | ||
YJV32, YJV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico | ||
Il centro di Al | ||
YJLV, NA2XSY; Cavo elettrico inguainato PVC | ||
YJLV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico | ||
YJLV32, YJLV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico |
Standard
Internazionale: IEC 60502, IEC 60228
La Cina: GB/T 12706
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici
Temperatura massima del conduttore: sotto normale (90 OC), l'emergenza (130OC) o mette in cortocircuito non non più di 5 stati di s (250℃).
Min. Ambient Temp. 0 OC, dopo installazione e soltanto quando il cavo è in un in posizione fissa
Raggio di piegamento minimo: un cavo O.D di 15 x per il singolo centro
un cavo O.D di 12 x per il multi centro
Tensione di prova | 6 / 10 chilovolt | [chilovolt] | 21 / min 5. |
12 / 20 chilovolt | [chilovolt] | 42 / min 5. | |
18 / 30 chilovolt | [chilovolt] | 63 / min 5. | |
Gamma di temperature | nel moto | -5°C lavorano +70°C | |
fisso | -20°C lavorano +70°C | ||
Temperatura di funzionamento | cortocircuito | °C | 250 |
Tempo di cortocircuito | massimo. | [sec] | 5 |
Raggio di piegamento | min. | diametro x | 15 |
Infiammabilità | standard | En 60332-1-2 |
Certificato
Iso, CE, KEMA, IEC, RoHS, ccc, P3C e più altri su richiesta
