Questo prodotto è applicabile alla linea del trasporto e di distribuzione di energia con tensione nominale di CA (U0/U) del sistema 3.6/6kV-26/36kV. È diretto in aria (struttura del ponte di cavo, supporto dell'interno della parete e vassoio) ed in suolo (diriga fossa del cavo e sepolto, ect del tubo.) rispettivamente secondo la differenza della struttura di strato della protezione.
Applicazione
Per essere risieduto direttamente in terra, acqua, all'aperto, all'interno e nei canali per cavi per esempio nell'industriale e nelle piante del centralino.

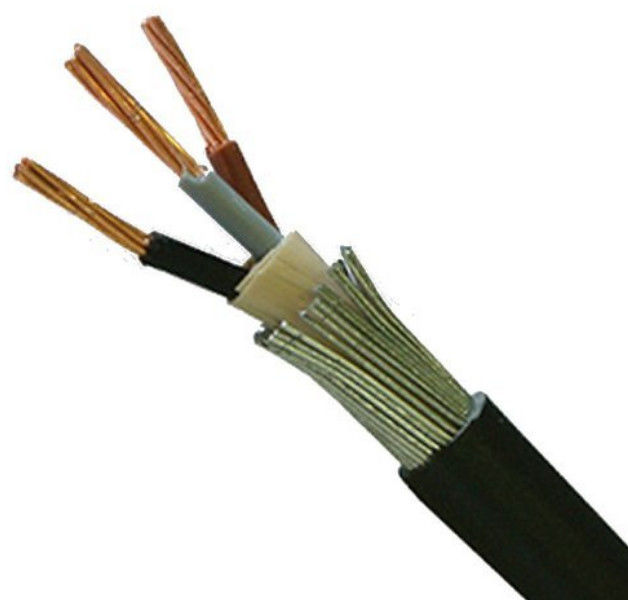

Costruzione
1 ..... rame nudo incagliato
2 ..... strati interni di materiale semiconduttore
..... isolamento del centro 3 di polietilene unito con legami atomici incrociati
4 ..... strati esterni di materiale semiconduttore
..... nastro semiconduttore 5
..... schermo 6 dei fili di rame
7 ..... riempitori striscia, filato, o carta
8 ..... non tessuti avvolgendo nastro o ignifugi
9 ..... hanno espulso copertura interna del PVC
10…. Nastro d'acciaio galvanizzato corazzato
11…. Guaina globale: cloruro polivinilico (PVC) o FR-PVC, PE, LSOH
Cavo elettrico di sistemi MV (11kv 15kv 33kv) | ||
Modello e descrizione Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/di 20(24), 18/di 30(36), 21/35 (40,5), 26/35 (40,5) di chilovolt | Il centro di No.of | Area di sezione trasversale del conduttore (mm2) |
isolamento del xlpe | il 1 centro del centro 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimetri quadrati |
Il centro del Cu | ||
YJV, N2XSY; Cavo elettrico inguainato PVC | ||
YJV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico | ||
YJV32, YJV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico | ||
Il centro di Al | ||
YJLV, NA2XSY; Cavo elettrico inguainato PVC | ||
YJLV22; il nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico | ||
YJLV32, YJLV42; il filo di acciaio corazzato, PVC ha inguainato il cavo elettrico |
Standard
Internazionale: IEC 60502, IEC 60228
La Cina: GB/T 12706
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici
Temperatura massima del conduttore: sotto normale (90 OC), l'emergenza (130OC) o mette in cortocircuito non non più di 5 stati di s (250℃).
Min. Ambient Temp. 0 OC, dopo installazione e soltanto quando il cavo è in un in posizione fissa
Raggio di piegamento minimo: un cavo O.D di 15 x per il singolo centro
un cavo O.D di 12 x per il multi centro
Tensione di prova | 6 / 10 chilovolt | [chilovolt] | 21 / min 5. |
12 / 20 chilovolt | [chilovolt] | 42 / min 5. | |
18 / 30 chilovolt | [chilovolt] | 63 / min 5. | |
Gamma di temperature | nel moto | -5°C lavorano +70°C | |
fisso | -20°C lavorano +70°C | ||
Temperatura di funzionamento | cortocircuito | °C | 250 |
Tempo di cortocircuito | massimo. | [sec] | 5 |
Raggio di piegamento | min. | diametro x | 15 |
Infiammabilità | standard | En 60332-1-2 |
Certificato
Iso, CE, KEMA, IEC, RoHS, ccc, P3C e più altri su richiesta
Consiglio d'ordinazione
Tensione nominale
Norma di applicazione: IEC/BS/UL/GB
Numero dei centri
Costruzione di $ di dimensione del conduttore
Tipo di isolamento
Corazzato o unarmored. Se armatura, il tipo dell'armatura & materiale
Il requisito della guaina
Lunghezza del requisito dell'imballaggio & del cavo
L'altro requisito
