Cavo elettrico armato di media tensione IEC60502-2 Norma IEC60228
Costruzione

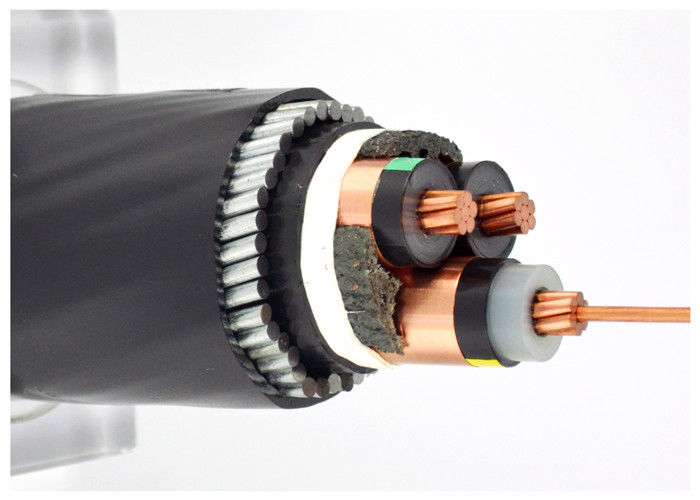

Cavo elettrico armato CU/XLPE/PVC/STA/PVC
- Anima tonda in alluminio nudo cordato secondo IEC 60228
- Strato semiconduttivo interno
- Isolamento del nucleo XLPE
- Codice colore secondo HD 308 S2
- Strato semiconduttivo esterno
- Nastro semiconduttivo
- Schermo in nastro di rame
- Riempitivo
- Guaina interna in PVC
- Armatura in filo di acciaio zincato (SWA)
- Guaina esterna in PVC (rossa o nera)
Nome in codice:
YJ: isolamento XLPE
V: Guaina in PVC
32: Armatura in filo d'acciaio: 3 nuclei
22: Armatura in nastro d'acciaio: 3 nuclei
72: Armatura in filo di alluminio: 1 nucleo
62: Armatura in nastro di acciaio inossidabile: 1 nucleo
ZR: Resistente alla fiamma
Applicazione
Utilizzato per linee di trasmissione e distribuzione di potenza con tensione nominale pari a 35 kV e inferiore.
Cavo di alimentazione ad alta e media tensione per applicazioni statiche nel terreno, all'interno e all'esterno di strutture, all'aperto, in canali via cavo, in acqua, in condizioni in cui i cavi non sono esposti a maggiori sollecitazioni meccaniche e tensioni di trazione.
| Cavo di alimentazione MV (11kv 15kv 33kv). |
| Modello e Descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
N. di core |
Area della sezione trasversale del conduttore (mm2) |
| isolamento xlpe |
1 nucleo 3 nuclei |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Nucleo di Cu |
| YJV, N2XSY; Cavo di alimentazione rivestito in PVC |
| YJV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
| YJV32, YJV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
| Al Core |
| YJLV, NA2XSY; Cavo di alimentazione rivestito in PVC |
| YJLV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
| YJLV32, YJLV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
Standard
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706
Altri standard come BS, DIN e ICEA su richiesta
Dati tecnici:
Temperatura massima del conduttore: sotto la norma (90OC), emergenza (130OC) o condizioni di cortocircuito non superiore a 5 s (250℃).
minimo Temp. ambiente 0OC, dopo l'installazione e solo quando il cavo è in una posizione fissa
minimo Raggio di curvatura: 15 x diametro esterno del cavo per unipolare
12 x diametro esterno del cavo per multicore
| Provare la tensione |
6/10kV |
[kV] |
21 / 5 minuti. |
| |
12/20kV |
[kV] |
42 / 5 minuti. |
| |
18/30kV |
[kV] |
63/5 minuti. |
| Intervallo di temperatura |
in movimento |
|
Da -5°C a +70°C |
| |
fisso |
|
Da -20°C a +70°C |
| Temperatura operativa |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
massimo |
[secondo] |
5 |
| Raggio di curvatura |
min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN 60332-1-2 |
| Nominativo Sezione trasversale del conduttore |
N. fili/diametro Del conduttore |
Spessore dell'isolamento |
Spessore della guaina interna |
Dia. Di Filo Di Armatura |
Spessore della guaina |
ca. OD |
ca.
Peso
|
Massimo. Resistenza CC del conduttore (20 ℃) |
Test della tensione CA |
Valutazione attuale |
| 3×25 |
7/2.14 |
3.4 |
1.3 |
2.5 |
2.5 |
49.0 |
4579 |
0,727 |
21 |
120 |
125 |
| 3×35 |
7/2.52 |
3.4 |
1.3 |
2.5 |
2.6 |
52.0 |
5097 |
0,524 |
21 |
140 |
155 |
| 3×50 |
10/2.52 |
3.4 |
1.4 |
2.5 |
2.7 |
54.0 |
5802 |
0,387 |
21 |
165 |
180 |
| 3×70 |
14/2.52 |
3.4 |
1.5 |
2.5 |
2.8 |
58.0 |
6788 |
0,268 |
21 |
210 |
220 |
| 3×95 |
19/2.52 |
3.4 |
1.5 |
2.5 |
2.9 |
62.0 |
7812 |
0,193 |
21 |
255 |
265 |
| 3×120 |
24/2.52 |
3.4 |
1.6 |
2.5 |
3.1 |
65.0 |
8929 |
0,153 |
21 |
290 |
300 |
| 3×150 |
30/2.52 |
3.4 |
1.7 |
2.5 |
3.2 |
68.0 |
10125 |
0,124 |
21 |
330 |
340 |
| 3×185 |
37/2.52 |
3.4 |
1.7 |
3.15 |
3.3 |
72.0 |
12403 |
0,0991 |
21 |
375 |
380 |
| 3×240 |
48/2.52 |
3.4 |
1.8 |
3.15 |
3.5 |
78.0 |
14646 |
0,0754 |
21 |
435 |
435 |
| 3×300 |
61/2.52 |
3.4 |
1.9 |
3.15 |
3.7 |
83.0 |
17014 |
0,0601 |
21 |
495 |
485 |
|
