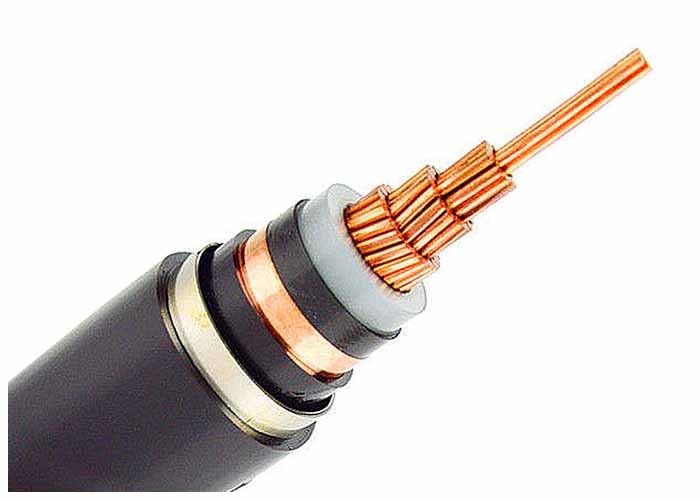

Single Cores Double Steel Tape Armoured Electrical Cable Medium Voltage IEC Standard
  • Single Cores Double Steel Tape Armoured Electrical Cable Medium Voltage IEC Standard
  • Single Cores Double Steel Tape Armoured Electrical Cable Medium Voltage IEC Standard
  • Single Cores Double Steel Tape Armoured Electrical Cable Medium Voltage IEC Standard
  • Single Cores Double Steel Tape Armoured Electrical Cable Medium Voltage IEC Standard
Single Cores Double Steel Tape Armoured Electrical Cable Medium Voltage IEC Standard

Single Cores Double Steel Tape Armoured Electrical Cable Medium Voltage IEC Standard

Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
Nome del modello:
cavo armato sta
Tipo di conduttore:
Cu, Classe 2
Materiale isolante:
XLPE
Tensione nominale:
600/1000V
Tipo di armatura:
Nastro di acciaio zincato corazzato
Dimensioni:
1~ 630 MQ
Nuclei:
2-5
materiale della guaina:
PVC
Garanzia:
2 anni
Standard:
IEC/BS/STATO/VDE
Colore guaina esterna:
Nero o come richiesto
Evidenziare:

armored electrical wire

,

armored cable wiring

Termini di pagamento e di spedizione
Quantità di ordine minimo
500 METRI
Prezzo
US$0.4~119 per Meter
Imballaggi particolari
tamburi
Tempi di consegna
10 GIORNI
Termini di pagamento
T/T, L/C
Capacità di alimentazione
10.000 chilometri al mese
Descrizione del prodotto

Norma IEC di media tensione del cavo elettrico corazzato del doppio nastro d'acciaio dei centri unipolari

Applicazioni



Il cavo elettrico armato STA YJV22 a 4 conduttori si applica alle linee di trasmissione e distribuzione di energia elettrica con tensione nominale CA Uo/U fino a 0,6/1 kV inclusi.

Per installazione esterna ed interna in ambienti umidi e bagnati, posa direttamente nel terreno dove sono presenti eccessive sollecitazioni meccaniche in terreni in pendenza e in movimento e in posa verticale o inclinata, nonché in luoghi soggetti a scivolamento.



YJ: isolamento XLPE

V: Isolamento in PVC

V: Guaina in PVC

22: Armatura in nastri di acciaio zincato

32: Armatura in filo di acciaio zincato



Costruzioni



Conduttore: conduttore in rame intrecciato circolare semplice, conforme a IEC 60228 classe 2

Isolamento: PVC/A, XLPE

Rivestimento interno: PVC

Armatura: Filo di acciaio, Nastro di acciaio, Filo di alluminio su richiesta

Guaina: PVC/ST2secondo IEC 60502, nero

Nota:Colore isolante come da standard o a richiesta



Applicazioni



Utilizzato come linea di distribuzione e trasmissione di energia con tensione nominale 0,6/1kV.

Adatto per l'interramento, la posa di pozzi e sott'acqua. In grado di sopportare determinate forze di trazione dell'asse.



Standard



Internazionale: IEC 60502-1, IEC 60228

Cina:GB/T12706.1-2008

Altri standard comeBS,DIN e ICEA su richiesta



Dati tecnici



Tensione nominale: 0,6/1 kV

Massimo. Temp. conduttore: normale (70°C), cortocircuito non superiore a 5 s (160°C quando l'area della sezione è inferiore a 300 mm2, 140°C quando l'area della sezione è superiore a 300 mm2)

minimo Temp. ambiente: 0°C, dopo l'installazione e solo quando il cavo è in posizione fissa

minimo Raggio di curvatura: 20 x diametro esterno del cavo



Nominativo Sezione trasversale del conduttore N. fili/diametro Del conduttore Spessore dell'isolamento Spessore del rivestimento interno Spessore del nastro d'acciaio Spessore della guaina ca. OD Peso approssimativo Massimo. Resistenza CC del conduttore (20 ℃) Test della tensione CA Valutazione attuale
mm2 pz/mm mm mm mm mm (mm) kg/km Ω/km kV/5min Nell'aria (A) Nel suolo(A)
1×25 7/2.14 0.9 1.0 2×0,2 1.8 14.0 442 0,727 3.5 120 155
1×35 7/2.52 0.9 1.0 2×0,2 1.8 15.0 547 0,524 3.5 150 185
1×50 10/2.52 1.0 1.0 2×0,2 1.8 17.0 688 0,387 3.5 180 220
1×70 14/2.52 1.1 1.0 2×0,2 1.8 18.0 895 0,268 3.5 230 270
1×95 19/2.52 1.1 1.0 2×0,2 1.8 20.0 1125 0,193 3.5 285 320
1×120 24/2.52 1.2 1.0 2×0,2 1.8 22.0 1358 0,153 3.5 335 365
1×150 30/2.52 1.4 1.0 2×0,2 1.8 23.0 1649 0,124 3.5 385 410
1×185 37/2.52 1.6 1.0 2×0,5 1.8 25.0 1984 0,0991 3.5 450 465
1×240 48/2.52 1.7 1.0 2×0,5 1.8 28.0 2489 0,0754 3.5 535 540
1×300 61/2.52 1.8 1.0 2×0,5 1.9 30.0 3036 0,0601 3.5 620 610
1×400 61/2.97 2.0 1.2 2×0,2 2.1 35,0 4230 0,0470 3.5 720 695
1×500 61/3.23 2.2 1.2 2×0,2 2.2 39.0 5194 0,0366 3.5 835 780
1×630 61/3.50 2.4 1.2 2×0,2 2.4 45.0 6504 0,0283 3.5 960 880



Certificati



CE, RoHS, CCC, KEMA e altri su richiesta



Imballaggio e spedizione


Tutti i cavi per l'esportazione sono ben imballati e protetti da un tamburo di legno o da un tamburo di legno e acciaio.

Il materiale di imballaggio dipende dal peso e dalle dimensioni del cavo.

Le informazioni valide, le informazioni sulla produzione e le informazioni sul cliente sono stampate saldamente su ogni dimensione del tamburo.

Dopo che i tamburi per cavi ben imballati vengono inviati al porto marittimo, vengono caricati in un container da 20 piedi o in un container da 40 piedi. Tutti i tamburi per cavi sono fissati saldamente tramite cintura di sicurezza per garantire l'assenza di movimenti durante il trasporto marittimo.

La dimensione del container viene scelta in base al peso della merce totale caricata o in base alle esigenze del cliente.
