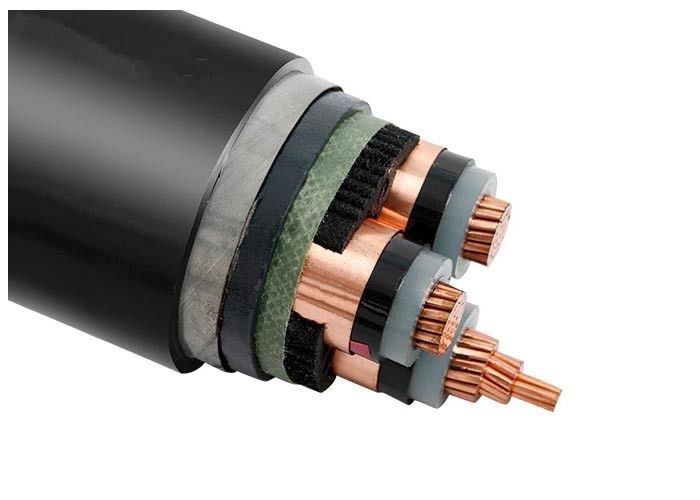

Cable di alimentazione elettrica a media tensione a tre fasi CU / XLPE / STA / PVC Nastro di acciaio blindato
Questo prodotto è applicabile alla linea di trasmissione e distribuzione di energia con tensione nominale AC ((U0/U) di sistema 3.6/6kV-26/36kV.e vassoio) e terreno ((direttamente sepolto, trincea di cavi, tubo ecc.) rispettivamente in funzione della differenza di struttura dello strato di protezione.
Norme
Internazionale: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Altre norme quali BS, DIN e ICEA su richiesta
Applicazioni
Utilizzato per linee di trasmissione e distribuzione di energia con tensione nominale pari o inferiore a 35 kV.
Rispetto al cavo di alimentazione isolato in PVC, il cavo di alimentazione xlpe vanta non solo eccellenti caratteristiche di elettricità, meccanismo, calore e resistenza all'invecchiamento,resistente allo stress ambientale e resistente alla corrosione chimica, ma anche struttura semplice, peso leggero, nessuna restrizione per la goccia di posa e elevata temperatura consentita per il lavoro a lungo termine.
Edilizia
| Conduttore |
Conduttore di rame a fili compatti, classe 2 secondo la IEC 60228 |
| Conduttore circolare solido in rame, classe 1 secondo la IEC 60228 |
| Conduttore di rame a fili flessibili, classe 5 secondo la IEC 60228 |
| Schermata del conduttore |
di altezza superiore a 30 cm |
| Isolamento |
XLPE ((polietilene incrociato) |
| Schermato di isolamento |
di altezza superiore a 30 cm |
| Scudo metallico |
Scudo di nastro di rame o filo di rame e nastro di rame |
| Riempitore |
Strisce di riempimento |
| Nastro di avvolgimento |
Neri di tessuto o di materie tessili |
| Copertura interna |
PVC estruso o LSOH |
| Armatura |
Armatura a nastro di acciaio |
| Guarnizione generale |
PVC, FR-PVC, PE o LSOH |
Specificità
| MV ((6 a 35kv) Cavo di alimentazione |
| Modello e descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Numero del nucleo |
Area della sezione trasversale del conduttore ((mm2) |
| Isolamento xlpe |
1 nucleo 3 nucleo |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Cu core |
Al Core |
| YJV, N2XSY;cavo di alimentazione avvolto in PVC |
YJLV, NA2XSY; cavo di alimentazione avvolto in PVC |
| YJV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
YJLV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJV32, YJV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC |
YJLV32, YJLV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC |
| isolamento in PVC |
| Cu Core |
Al Core |
| VV(VY);cavo di alimentazione in PVC(PE) |
VLV(VLY);PVC(PE)cavo di alimentazione avvolto |
| VV22 ((VV23); nastro blindato in acciaio, cavo di alimentazione in PVC ((PE) con guarnizione |
VLV22(VLV23); nastro armato in acciaio, cavo di alimentazione in PVC ((PE) con guarnizione |
| VV32(VV33),VV42(VV43);cavo di alimentazione blindato con filo d'acciaio, PVC(PE) |
VLV32(VLV33),VLV42(VLV43);cavo di alimentazione blindato con filo d'acciaio, in PVC(PE) |
Dati tecnici
| Tensione di prova |
6 / 10 kV |
[kV] |
21 / 5 minuti. |
| |
12 / 20 kV |
[kV] |
42 minuti e mezzo. |
| |
18 / 30 kV |
[kV] |
63 minuti e mezzo. |
| Intervallo di temperatura |
in movimento |
|
-20°C a +90°C |
| |
fisso |
|
-20°C a +90°C |
| Temperatura di funzionamento |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
- Max. - Cosa? |
[sec] |
5 |
| Raggio di piegatura |
Min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN 50265-2-1 |
| Sezione trasversale del conduttore |
N. di fili/dia. del conduttore |
Spessore dell'isolamento |
Spessore della guaina interna |
Spessore del nastro in acciaio |
Spessore della guaina |
Circa. |
Peso approssimativo |
Max. D.C. Resistenza del conduttore (20 °C) |
Test di tensione AC |
Classificazione attuale |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
KV/5min |
In aria (A) |
Nel suolo ((A) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
Due volte zero.5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
1.8 |
Due volte zero.5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
Quattordici e mezzo.52 |
5.5 |
2.0 |
Due volte zero.5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
Due volte zero.5 |
3.2 |
68.0 |
7457 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
24 ore su 24.52 |
5.5 |
2.0 |
Due volte zero.5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
2.2 |
Due volte zero.5 |
3.4 |
75.0 |
10555 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
Due volte zero.5 |
3.5 |
78.0 |
11925 |
0.0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
Due volte zero.8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3 × 300 |
- 61 e mezzo.52 |
5.5 |
2.2 |
Due volte zero.8 |
3.9 |
88.0 |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
- 61 e mezzo.97 |
5.5 |
2.3 |
Due volte zero.8 |
4.1 |
95.0 |
19032 |
0.047 |
42 |
565 |
520 |
