Cavo di alimentazione elettrica armato in PVC SWA a 5 nuclei 2 Principale produttore di cavi in Cina

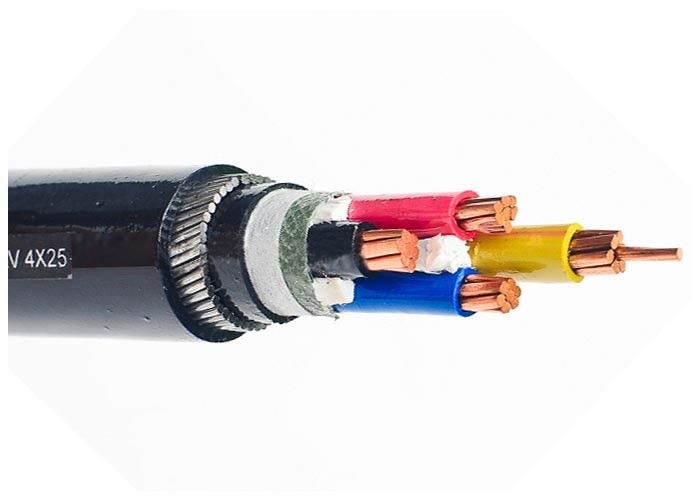

Costruzioni
①Conduttore: conduttore in rame intrecciato circolare semplice, conforme alla norma IEC 60228 classe 2
②Isolamento: XLPE (polietilene reticolato) valutato a 90oC
③Rivestimento interno: PVC
④Guaina interna: PVC
⑤Armatura: filo di acciaio
⑥Guaina complessiva: PVC tipo ST8secondo IEC 60502, nero
Nota:Colore isolante come da standard o a richiesta
Applicazioni
Adatto per l'uso in linee di distribuzione elettrica o installazioni fisse con tensione nominale fino a 0,6/1 kV per interni/esterni, racchiusi in tubi, in condotti sotterranei dove non soggetti a danni meccanici.
Standard
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706.1-2008
Altri standard come BS, DIN e ICEA su richiesta
Dati tecnici
Tensione nominale: 0,6/1 kV
Temperatura massima del conduttore: in condizioni normali (90℃), di emergenza (130℃) o di cortocircuito non più di 5 s (250℃).
minimo Temp. ambiente 0℃, dopo l'installazione e solo quando il cavo è in una posizione fissa
minimo Raggio di curvatura: 20 x diametro esterno del cavo
Certificati
CE, RoHS, CCC, KEMA e altri su richiesta
Specifiche
| Nominativo Sezione trasversale del conduttore |
N. fili/diametro Del conduttore |
Spessore dell'isolamento |
Spessore del rivestimento interno |
Dia. Di Filo Di Armatura |
Spessore della guaina |
ca. OD |
ca.
Peso
|
Massimo. Resistenza CC del conduttore (20 ℃) |
Test della tensione CA |
Valutazione attuale |
| mm2 |
pz/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
Nell'aria (A) |
Nel suolo(A) |
| 5×4 |
1/2,25 |
0,7 |
1.0 |
1.25 |
1.8 |
20.0 |
783 |
4.61 |
3.5 |
34 |
45 |
| 5×6 |
1/2,76 |
0,7 |
1.0 |
1.25 |
1.8 |
22.4 |
946 |
3.08 |
3.5 |
43 |
57 |
| 5×10 |
7/1.38 |
0,7 |
1.0 |
1.6 |
1.8 |
25.8 |
1398 |
1.83 |
3.5 |
60 |
77 |
| 5×16 |
7/1.78 |
0,7 |
1.0 |
1.6 |
1.8 |
29.0 |
1784 |
1.15 |
3.5 |
83 |
105 |
| 5×25 |
7/2.14 |
0.9 |
1.0 |
1.6 |
1.8 |
34.2 |
2378 |
0,727 |
3.5 |
105 |
125 |
| 5×35 |
7/2.52 |
0.9 |
1.0 |
1.6 |
1.9 |
37.8 |
3237 |
0,524 |
3.5 |
125 |
155 |
| 5×50 |
10/2.52 |
1.0 |
1.2 |
2.0 |
2.1 |
43.2 |
3994 |
0,387 |
3.5 |
160 |
185 |
| 5×70 |
14/2.52 |
1.1 |
1.2 |
2.0 |
2.3 |
49.0 |
5514 |
0,268 |
3.5 |
200 |
225 |
| 5×95 |
19/2.52 |
1.1 |
1.4 |
2.5 |
2.5 |
55,0 |
6816 |
0,193 |
3.5 |
245 |
270 |
| 5×120 |
24/2.52 |
1.2 |
1.4 |
2.5 |
2.6 |
61.0 |
8174 |
0,153 |
3.5 |
285 |
310 |
| 5×150 |
30/2.52 |
1.4 |
1.4 |
2.5 |
2.8 |
67,8 |
9859 |
0,124 |
3.5 |
325 |
345 |
| 5×185 |
37/2.52 |
1.6 |
1.6 |
2.5 |
3.0 |
74.3 |
11805 |
0,0991 |
3.5 |
375 |
390 |
| 5×240 |
48/2.52 |
1.7 |
1.6 |
3.2 |
3.3 |
83.0 |
15706 |
0,0754 |
3.5 |
440 |
450 |
Imballaggio e spedizione
Siamo in grado di soddisfare i programmi di consegna più rigorosi in base all'ordine di acquisto. Il rispetto della scadenza è sempre la massima priorità poiché qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo viene fornito in bobine di legno, scatole di cartone ondulato e bobine. Le estremità dei cavi sono sigillate con nastro autoadesivo BOPP e cappucci sigillanti non igroscopici per proteggere le estremità dei cavi dall'umidità. La marcatura richiesta dovrà essere stampata con un materiale resistente alle intemperie sulla parte esterna del tamburo in base alle esigenze del cliente.
