Qingdao Yilan Cable Co., Ltd.
E-mail sales3@holdonecable.com Telefono 86-- 19026815676
Casa > prodotti > cavo elettrico corazzato >

Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
Nome del modello:
cavo armato sta
Tipo di conduttore:
CU, rame
Materiale isolante:
XLPE
Tensione nominale:
600/1000V
Tipo di armatura:
Nastro di acciaio zincato corazzato
Dimensioni:
1~ 630 MQ
Nuclei:
2-5
materiale della guaina:
PVC
Garanzia:
2 anni
Standard:
IEC/BS/STATO/VDE
Colore guaina esterna:
Nero o come richiesto
Evidenziare:

armored cable wiring

,

armoured power cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
500 METRI
Prezzo
US$0.4~119 per Meter
Imballaggi particolari
tamburi
Tempi di consegna
10 GIORNI
Termini di pagamento
T/T, L/C
Capacità di alimentazione
10.000 chilometri al mese
Descrizione del prodotto

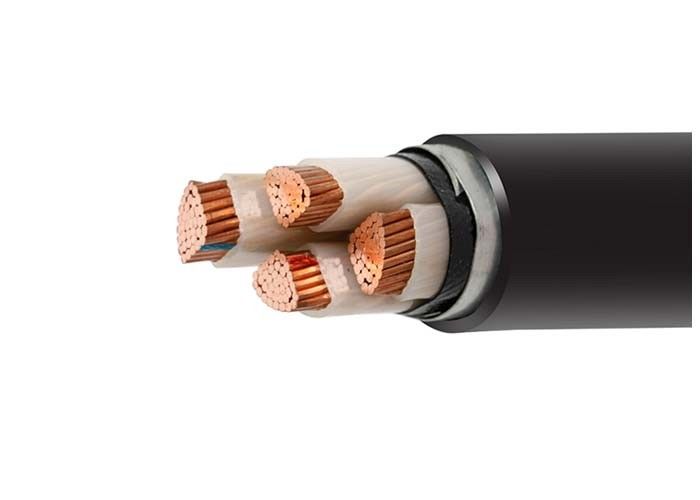

3 nuclei doppio nastro di acciaio cavo blindato 0,6 / 1kV standard IEC Shanghai produttore

Applicazioni

STA Armored Electric Cable YJV22 4 Core Cable si applica alle linee di trasmissione e distribuzione di energia elettrica con tensione nominale AC Uo/U fino e compreso 0,6/1kV.

per l'installazione all'aperto e all'interno in luoghi umidi e umidi,collocati direttamente nel terreno in cui sono presenti sollecitazioni meccaniche eccessive in terreni inclinati e in movimento e in posa verticale o inclinata, così come in luoghi suscettibili di scivolare.

YJ: Isolamento XLPE

V: Isolamento in PVC

V: involucro in PVC

22: Armature a nastro di acciaio galvanizzato

32: Armature di filo di acciaio galvanizzato

Costruzioni

Conduttore: conduttore di rame a strato circolare, conforme alla norma IEC 60228 classe 2

Isolamento: PVC/A, XLPE

Rivestimento interno: PVC

Armatura: filo d'acciaio, nastro d'acciaio, filo d'alluminio su richiesta

Involucro: PVC/ST2a norma della norma IEC 60502, nero

Nota:Colore dell'isolamento secondo le norme o su richiesta

Applicazioni

Utilizzato come linea di distribuzione e trasmissione di energia a tensione nominale di 0,6/1 kV.

Adatto per scavare in terra, posare pozzi e sotto l'acqua, in grado di sopportare una certa forza di trazione.

Norme

Internazionale: IEC 60502-1, IEC 60228

Cina: GB/T 12706.1-2008

Altre norme quali:BS,DIN e ICEA su richiesta

Dati tecnici

Tensione nominale: 0,6 / 1 kV

Temperatura massima del conduttore: normale (70°C), cortocircuito non superiore a 5 s (160°C quando l'area di sezione è inferiore a 300 mm2, 140°C quando la superficie della sezione è superiore a 300 mm2)

Min. Temperatura ambiente.: 0°C, dopo l'installazione e solo quando il cavo è in posizione fissa

Min. raggio di piegatura: 20 x cavo O.D.

Sezione trasversale del conduttore N. di fili/dia. del conduttore Spessore dell'isolamento Spessore del rivestimento interno Dia. di filo corazzato Spessore della guaina Circa.

Approximativamente.

Peso

 Max. D.C. Resistenza del conduttore (20 °C) Test di tensione AC Classificazione attuale
mm2 pc/mm mm mm mm mm (mm) kg/km Ω /km

kV/

5 minuti.

 In aria (A) Nel suolo ((A)
3 per 1.5 Un quarto.38 0.7 1.0 0.9 1.8 15.8 359 12.1 3.5 20 27
3 per 2.5 Un quarto.78 0.7 1.0 0.9 1.8 16.8 415 7.41 3.5 26 35
3 × 4 Mezza.25 0.7 1.0 0.9 1.8 18.0 611 4.61 3.5 34 45
3 × 6 Mezza.76 0.7 1.0 0.9 1.8 19.0 718 3.08 3.5 43 57
3 × 10 7/1.38 0.7 1.0 1.25 1.8 22.0 937 1.83 3.5 60 77
3 × 16 7/1.78 0.7 1.0 1.60 1.8 24.5 1318 1.15 3.5 83 105
3 × 25 7/2.14 0.9 1.0 1.6 1.8 29.2 1707 0.727 3.5 105 125
3 × 35 7/2.52 0.9 1.0 1.6 1.8 32.5 2071 0.524 3.5 125 155
3 × 50 10/2.52 1.0 1.0 1.6 1.9 33.0 2405 0.387 3.5 160 185
3 × 70 Quattordici e mezzo.52 1.1 1.0 1.6 2.0 37.0 3084 0.268 3.5 200 225
3 × 95 19/2.52 1.1 1.2 1.6 2.1 43.0 4126 0.193 3.5 245 270
3 × 120 24 ore su 24.52 1.2 1.2 2.0 2.3 45.0 4901 0.153 3.5 285 310
3 × 150 30/2.52 1.4 1.4 2.0 2.4 51.0 6365 0.124 3.5 325 345
3 × 185 37/2.52 1.6 1.4 2.0 2.6 56.0 7555 0.0991 3.5 375 390
3 × 240 48/2.52 1.7 1.4 2.5 2.8 62.0 9284 0.0754 3.5 440 450
3 × 300 - 61 e mezzo.52 1.8 1.6 2.5 3.0 67.0 11226 0.0601 3.5 505 515
3 × 400 - 61 e mezzo.97 2.0 1.6 2.5 3.2 74.0 15714 0.0470 3.5 570 575

Certificati

CE, RoHS, CCC, KEMA e molti altri su richiesta

Imballaggio e spedizione

Tutti i cavi destinati all'esportazione sono ben imballati e protetti da tamburi di legno o da tamburi di legno e acciaio.

Il materiale di imballaggio dipende dal peso e dalle dimensioni del cavo.

Le buone informazioni, le informazioni sulla fabbrica e le informazioni del cliente sono firmemente stampate su ogni dimensione del tamburo.

Dopo che i tamburi di cavi ben confezionati sono stati inviati al porto marittimo, vengono caricati in un contenitore da 20 o 40 piedi.nessun movimento durante il trasporto marittimo.

La dimensione del contenitore è scelta in base al peso totale delle merci caricate o in base alle esigenze del cliente.

Domande frequenti
D: Quanto ci vuole per avere un preventivo?
A: La maggior parte dei preventivi vengono restituiti entro 24 ore, tuttavia, se si tratta di una costruzione speciale, potrebbe richiedere più giorni.
D: Fai un pacchetto personalizzato?
A: Ci sforziamo di soddisfare le esigenze dei nostri clienti e quindi non abbiamo problemi a soddisfare la maggior parte delle specifiche.o caricare il filo e il cavo in contenitori di plastica riutilizzabiliSi prega di consultare prima il proprio rappresentante commerciale per verificare se possiamo soddisfare le sue esigenze.
D: Quali garanzie hanno i vostri prodotti?
A: SHAN CABLE garantisce che tutti i nostri prodotti, fili, cavi e altro sono privi di difetti.I termini specifici sono i seguenti::
1.Garantiamo di rispettare i requisiti del periodo di garanzia specificato nel contratto,che le merci fornite nell'ambito dell'ordine di acquisto per l'approvvigionamento di cavi e fili della rete di distribuzione autonoma
2- Noi saremo fabbricati secondo questa specifica e che i beni saranno nuovi, non usati, dei modelli più recenti o attuali.Forniremo le merci rigorosamente secondo i requisiti del contratto..
3.La garanzia rimane valida per dodici (12) mesi dopo che le merci, o una qualsiasi loro parte a seconda dei casi, sono state consegnate e accettate nella destinazione finale indicata nella CCS,o per diciotto (18) mesi dopo la data di spedizione dal porto o dal luogo di carico nel paese di origine, a seconda del periodo che scade prima.
4Durante il periodo di garanzia l'acquirente può dichiarare direttamente al fabbricante in forma scritta o tramite l'agente qualora vi sia un problema di qualità della merce.Il fabbricante effettuerà la riparazione o la sostituzione entro un termine ragionevole, e sosterrà tutte le spese connesse.
