Cable Elect 185MM x5 Core SWA PVC Cable elettrico blindato China Manufacturer

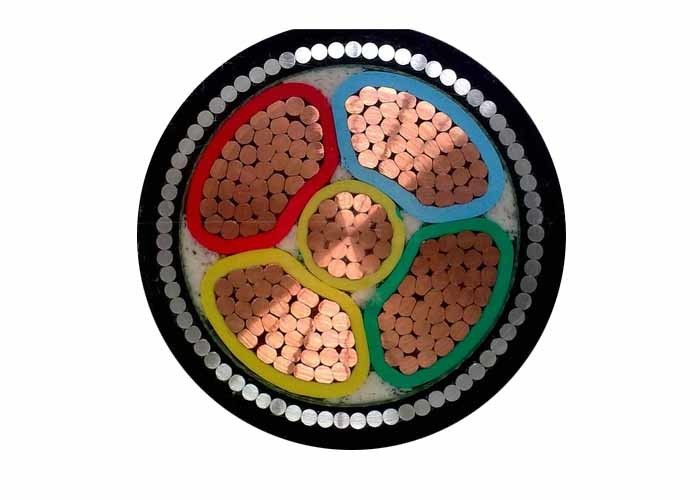

Costruzioni
①Conduttore: conduttore di rame a strati circolari semplici conforme alla classe 2 della IEC 60228
②Isolamento: XLPE ((polietilene incrociato) con valore nominale 90oC
③Rivestimento interno: PVC
④Capo interno: PVC
⑤Armatura: filo d'acciaio
⑥Guarnizione complessiva: PVC tipo ST8a norma della norma IEC 60502, nero
Nota:Colore dell'isolamento secondo le norme o su richiesta
Applicazioni
Adatti all'uso in linee di distribuzione di energia elettrica o impianti fissi con tensione nominale fino a 0,6/1 kV all'interno/all'esterno, racchiusi in condotti, in condotti sotterranei non soggetti a danni meccanici.
Norme
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706.1-2008
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici
Tensione nominale: 0,6 / 1 kV
Temperatura massima del conduttore: in condizioni normali (90°C), di emergenza (130°C) o di cortocircuito non più di 5 s (250°C).
Min. Temperatura ambiente 0°C, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 20 x cavo O.D.
Certificati
CE, RoHS, CCC, KEMA e molti altri su richiesta
Specificità
| Sezione trasversale del conduttore |
N. di fili/dia. del conduttore |
Spessore dell'isolamento |
Spessore della guaina interna |
N. del filo d'acciaio/dia. |
Spessore della guaina |
Circa. |
Peso approssimativo |
Max. D.C. Resistenza del conduttore (20 °C) |
Test di tensione AC |
Classificazione attuale |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
Limite inferiore (mm) |
Limite superiore (mm) |
kg/km |
Ω /km |
KV/5min |
In aria (A) |
Nel suolo ((A) |
| 3 × 16 |
7/1.78 |
0.7 |
1.0 |
34/1.6 |
1.8 |
18.1 |
19.8 |
640 |
1.15 |
3.5 |
83 |
105 |
| 3 × 50 |
10/2.52 |
1.0 |
1.0 |
42/1.6 |
1.8 |
22.7 |
24.4 |
1670 |
0.387 |
3.5 |
160 |
185 |
| 3 × 70 |
Quattordici e mezzo.52 |
1.1 |
1.0 |
49/1.6 |
2.0 |
26.1 |
27.8 |
2280 |
0.268 |
3.5 |
200 |
225 |
| 3 × 120 |
24 ore su 24.52 |
1.2 |
1.2 |
49/2.0 |
2.2 |
32.3 |
34.0 |
3790 |
0.153 |
3.5 |
285 |
310 |
| 3 × 185 |
37/2.52 |
1.6 |
1.4 |
50/2.5 |
2.5 |
40.9 |
42.6 |
5654 |
0.0991 |
3.5 |
375 |
390 |
| 3 × 240 |
48/2.52 |
1.7 |
1.4 |
55/2.5 |
2.7 |
45.7 |
47.4 |
7243 |
0.0754 |
3.5 |
440 |
450 |
| 3 × 300 |
- 61 e mezzo.52 |
1.8 |
1.6 |
- 61 e mezzo.5 |
2.9 |
50.8 |
52.5 |
9465 |
0.0601 |
3.5 |
505 |
515 |
| 4 × 10 |
7/1.38 |
0.7 |
1.0 |
32/1.6 |
1.8 |
22.4 |
24.3 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
7/1.78 |
0.7 |
1.0 |
37/1.6 |
1.8 |
24.9 |
26.8 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
7/2.14 |
0.9 |
1.0 |
43/1.6 |
1.9 |
28.3 |
30.2 |
1160 |
0.727 |
3.5 |
105 |
125 |
| 4 × 70 |
Quattordici e mezzo.52 |
1.1 |
1.2 |
Quarantuno e mezzo.0 |
2.0 |
33.4 |
35.3 |
2928 |
0.268 |
3.5 |
200 |
225 |
| 4 × 150 |
30/2.52 |
1.4 |
1.4 |
47/2.5 |
2.5 |
46.5 |
48.4 |
6238 |
0.124 |
3.5 |
325 |
345 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| Sezione trasversale del conduttore |
Spessore dell'isolamento |
Spessore della guaina interna |
Steel Wire Dia. |
Spessore della guaina esterna |
Circa. |
Peso approssimativo |
Max. D.C. Resistenza del conduttore (20 °C) |
Test di tensione AC |
Classificazione attuale |
| mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω /km |
KV/5min |
In aria (A) |
Nel suolo ((A) |
| 1x300 |
4.5 |
1.3 |
2.5 |
2.4 |
50.50 |
6056 |
≤ 0.0601 |
30.5 |
640 |
595 |
Imballaggio e spedizione
Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..
