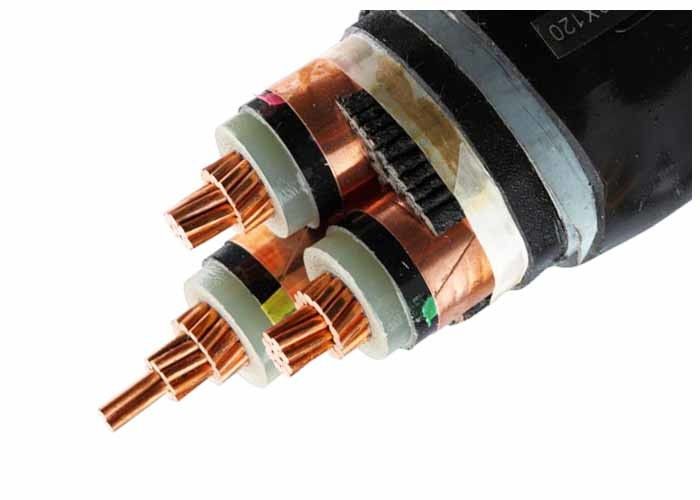

Cavo di alimentazione elettrica ad alta tensione corazzato con nastro d'acciaio trifase CU/XLPE/STA/PVC
Questo prodotto è applicabile alla linea di trasmissione e distribuzione di potenza con tensione nominale CA (U0/U) del sistema 3,6/6 kV-26/36 kV. Viene instradato nell'aria (struttura del ponte di cavi, supporto della parete interna e vassoio) e nel terreno (interrato direttamente, trincea di cavi, tubo ecc.) rispettivamente in base alla differenza della struttura dello strato di protezione.
Standard
Internazionale: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Altri standard come BS, DIN e ICEA su richiesta
Applicazioni
Utilizzato per linee di trasmissione e distribuzione di potenza con tensione nominale pari a 35 kV e inferiore.
Rispetto al cavo di alimentazione isolato in PVC, il cavo di alimentazione xlpe vanta non solo caratteristiche di eccellente elettricità, meccanismo, resistenza al calore e all'invecchiamento, resistenza allo stress ambientale e resistenza alla corrosione chimica, ma anche struttura semplice, peso leggero, nessuna restrizione dovuta alla caduta e tolleranza alle alte temperature per il lavoro a lungo termine.
Costruzione
| Conduttore |
Conduttore in rame intrecciato compatto, Classe 2 secondo IEC 60228 |
| Conduttore circolare solido in rame, Classe 1 secondo IEC 60228 |
| Conduttore flessibile in rame intrecciato, Classe 5 secondo IEC 60228 |
| Schermo del conduttore |
Semiconduttore |
| Isolamento |
XLPE (polietilene reticolato) |
| Schermo isolante |
Semiconduttore |
| Scudo metallico |
Schermatura con nastro di rame o schermatura con filo di rame e nastro di rame |
| Riempitivo |
Striscia riempitiva |
| Nastro da imballaggio |
Nastro avvolgente in tessuto non tessuto o nastro avvolgente lsoh |
| Rivestimento interno |
PVC estruso o LSOH |
| Armatura |
Armatura in nastro d'acciaio |
| Guaina generale |
PVC, PVC FR, PE o LSOH |
Specifiche
| Cavo di alimentazione MV (da 6 a 35 kv). |
| Modello e Descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
N. di core |
Area della sezione trasversale del conduttore (mm2) |
| isolamento xlpe |
1 nucleo 3 nuclei |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Nucleo di Cu |
Al Core |
| YJV, N2XSY; Cavo di alimentazione rivestito in PVC |
YJLV, NA2XSY; Cavo di alimentazione rivestito in PVC |
| YJV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
YJLV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
| YJV32, YJV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
YJLV32, YJLV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
| isolamento in pvc |
| Cu Nucleo |
Al Core |
| VV(VY);Cavo di alimentazione rivestito in PVC(PE). |
VLV(VLY);Cavo di alimentazione rivestito in PVC(PE). |
| VV22 (VV23); cavo di alimentazione con guaina in acciaio armato e guaina in PVC (PE). |
VLV22 (VLV23); nastro di acciaio armato, cavo di alimentazione rivestito in PVC (PE) |
| VV32 (VV33), VV42 (VV43); cavo di alimentazione armato con guaina in filo di acciaio e PVC (PE) |
VLV32 (VLV33), VLV42 (VLV43); cavo di alimentazione armato con guaina in filo di acciaio e PVC (PE) |
Dati tecnici
| Provare la tensione |
6/10kV |
[kV] |
21 / 5 minuti. |
| |
12/20kV |
[kV] |
42 / 5 minuti. |
| |
18/30kV |
[kV] |
63/5 minuti. |
| Intervallo di temperatura |
in movimento |
|
Da -20°C a +90°C |
| |
fisso |
|
Da -20°C a +90°C |
| Temperatura operativa |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
massimo |
[secondo] |
5 |
| Raggio di curvatura |
min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN50265-2-1 |
Certificati
ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce altri ancora su richiesta
Consigli per l'ordinazione
Tensione nominale
Norma di applicazione: IEC/BS/UL/GB
Numero di core
Dimensioni del conduttore $ Costruzione
Tipo di isolamento
Corazzato o non corazzato. Se armatura, il tipo e il materiale dell'armatura
Il requisito della guaina
Lunghezza del cavo e requisiti di imballaggio
