Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
Tipo di prodotto:
Cavo blindato da 35 KV
Voltaggio:
Media tensione 22kV 353kV
Conduttore:
Cu/Rame
Isolamento:
PE, XLPE
armatura:
filo d'acciaio
Sreen:
Fili di rame
Nuclei:
3 fasi
materiale della guaina:
PVC/PE/LSOH
Standard:
IEC/BS/STATO/VDE
Garanzia:
2 anni
Evidenziare:

armored electrical wire

,

armored cable wiring

Termini di pagamento e di spedizione
Quantità di ordine minimo
500 METRI
Prezzo
US$0.5~125 per Meter
Imballaggi particolari
Tamburo di legno
Tempi di consegna
7-10days
Termini di pagamento
T/T, L/C
Capacità di alimentazione
10.000 chilometri un il mese
Descrizione del prodotto

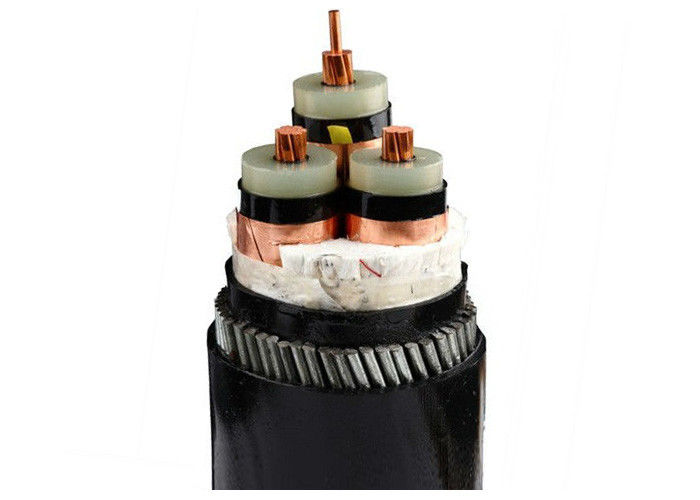

3 fasi copper tape screen XLPE cavo di alimentazione 35kV alta tensione filo d'acciaio cavo elettrico blindato

Ordering Advice

Tensione nominale

Norma di applicazione:CEI/BS/UL/GB

Numero di nuclei

Dimensione del conduttore $ Costruzione

Tipo di isolamento

Armatura o non. Se armatura, tipo e materiale dell'armatura

L'esigenza di una guaina

Lunghezza del cavo e requisiti di imballaggio

Altri requisiti

Specificità

Dimensioni numero di nuclei x sezione del conduttore Edilizia Diametro esterno Diametro esterno Diametro del conduttore Spessore dell'isolamento Resistenza del conduttore a 20 °C Corrente di cortocircuito 1s Peso in cu Peso del cavo Imballaggio*
Min. - Max. - Cosa? - Max. - Cosa? nominale - Max. - Cosa? nominale circa.
N x mm2 mm mm mm mm Ω/km A kg/km kg/km
3 x 25/16 RM 43 3,4 0,727 3,58 1046 2850 CUT
3 x 35/16 RM 47 51 7,5 3,4 0,524 5,01 1209 3300 CUT
3 x 50/16 RM 50 55 8,6 3,4 0,387 7,15 1671 3900 CUT
3 x 70/16 RM 53 58 10,2 3,4 0,268 10,01 2247 4700 CUT
3 x 95/16 RM 57 62 12,0 3,4 0,193 13,59 2994 5850 CUT
3 x 120/16 RM 61 67 13,5 3,4 0,153 17,16 3714 6800 CUT
3 x 150/25 RM 64 70 15,0 3,4 0,124 21,45 4638 7950 CUT
3 x 185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 CUT
3 x 240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 CUT
3 x 300/25 RM 78 90 3,4 0,0601 42,50 9160 14450 CUT

*) Imballaggio: CUT = cavi di lunghezza diversa sul tamburo o sul rullo, possibile taglio alla lunghezza richiesta

Applicazione

Da applicare direttamente nel terreno, nell'acqua, all'aperto, in ambienti chiusi e nei condotti dei cavi, ad esempio in impianti industriali e centrali.

Edilizia

1..... rame nudo stratificato
2..... strato interno di materiale semiconduttore
3..... isolamento del nucleo di polietilene incrociato
4..... strato esterno di materiale semiconduttore
5..... nastro semiconduttore
6..... schermo di fili di rame

7..... Strisce di riempimento, filati o carta
8..... non tessutiNastro di avvolgimento o ignifugo

9..... estrattiRivestimento interno in PVC

10.... Nastro di acciaio galvanizzato blindato
11.... Guarnizione complessiva: polivinilcloruro (PVC) o FR-PVC, PE, LSOH


Norme

IEC 60502, 60228, 60332, 60331

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 classe 2 (costruzione)


Dati tecnici

Tensione di prova 6 / 10 kV [kV] 21 / 5 minuti.
12 / 20 kV [kV] 42 minuti e mezzo.
18 / 30 kV [kV] 63 minuti e mezzo.
Intervallo di temperatura in movimento -20°C a +90°C
fisso -20°C a +90°C
Temperatura di funzionamento cortocircuito °C 250
Tempo di cortocircuito - Max. - Cosa? [sec] 5
Raggio di piegatura Min. x diametro 15
Infiammabilità standard EN 50265-2-1

Certificati

ISO,CE, KEMAIEC,RoHS, CCC,P3Ce altri su richiesta

Imballaggio e trasporto:

Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.

Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..
