Proprietà della tecnica:
1, La temperatura di funzionamento a lungo termine è a 75 ℃, subisce un cortocircuito (entro 5 secondi), la temperatura del nucleo non può superare 160 ℃
2, la temperatura ambiente non deve essere inferiore a -10 ℃
3, la temperatura di posa non deve essere inferiore a 0 ℃
4, il raggio di curvatura del nucleo singolo senza armatura non deve superare 20D, il raggio di curvatura del nucleo singolo con armatura non deve superare 15D, il raggio di curvatura di tre nuclei con armatura non deve superare 12D
Nota:
1. Nella tabella è elencata solo una parte dei cavi. È possibile richiedere cavi con altre specifiche.
2. I cavi possono essere forniti con una gamma di modalità singola o multimodale.
3. La struttura dei cavi appositamente progettata è disponibile su richiesta.

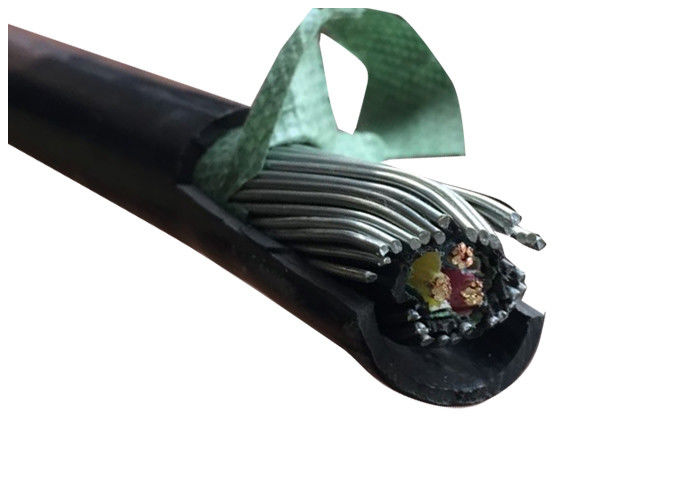

Costruzione
| Codice |
: |
VV32, YJV23, CU/XLPE, XLPE/SWA/PVC |
| Standard |
: |
IEC 60502-1, IEC 60228, VDE, BS |
| Costruzione |
: |
1- Conduttore in rame solido, intrecciato o flessibile |
| |
|
2- Isolamento XLPE/PVC |
| |
|
3- Armatura in nastro di acciaio zincato |
| |
|
4- Guaina esterna in PVC, o PE, LSOH |
| Applicazione |
: |
Preferibilmente per installazione in interni, in canaline portacavi e in impianti industriali o |
| |
|
stazioni di commutazione, installazione sotterranea con protezione aggiuntiva dove |
| |
|
il danno meccanico è imprevisto. |
| Dati tecnici |
: |
Massimo. temperatura di esercizio 75 ºC |
| |
|
Temperatura di cortocircuito 160 ºC |
| Significato del codice |
|
V: Isolamento in PVC |
| |
|
V: Guaina in PVC |
| |
|
32: Armatura in filo di acciaio zincato
|
Applicazione
Utilizzato nelle stazioni di trasformazione, nei quadri elettrici, nelle centrali elettriche e negli impianti industriali. Cavo di alimentazione di media tensione per applicazioni statiche nel terreno, all'interno e all'esterno di strutture, all'aperto, in canali via cavo, in acqua, in condizioni in cui i cavi non sono esposti a maggiori sollecitazioni meccaniche e tensioni di trazione.
Standard
IEC60502, BS6346, VDE, AS/NZS, UL, ecc. o come richiesta del cliente.
Tensione nominale (kV):
1a classe 0,6/1 1,8/3 3,6/6 6/10 8,7/15 12/20 18/30 21/35
2a classe 1/1 3/3 6/6 8,7/10 12/15 18/20 - 26/35
Numero di core:
1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 e così via.
