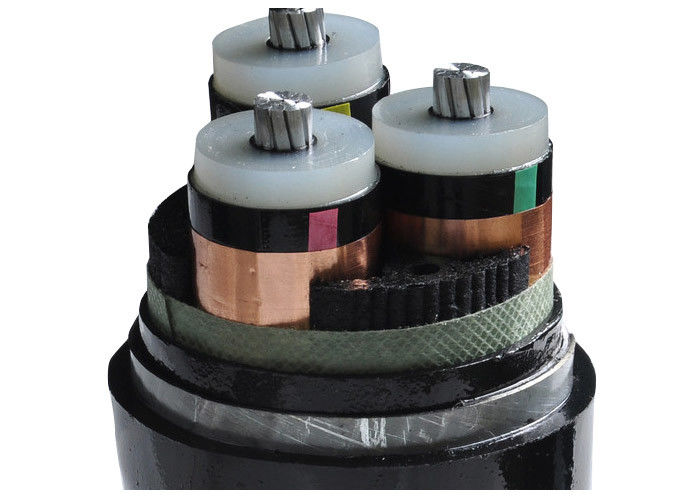

Cavo elettrico armato di media tensione in acciaio con guaina in PVC a 3 nuclei
Costruzione
Cavo elettrico isolato CU (AL)/XLPE
Cavi con isolamento in rame (alluminio)/XLPE/filo di acciaio armato/guaina in PVC
Il cavo ignifugo copre tutti i tipi di cavi a basso contenuto di fumi, a basso contenuto di alogeni, alogeni a basso contenuto di fumi e non alogenati senza fumi e tre classi di A, B, C.
Il cavo viene utilizzato nel sistema di trasmissione e distribuzione elettrica operante a tensioni nominali di 0,6/1, 1,8/3, 3,6/6, 6/10, 8,7/10, 8,7/15, 12/20, 21/35, 18/30, 26/35KV.
Il cavo di alimentazione isolato XLPE presenta numerosi vantaggi rispetto al cavo isolato in carta e al cavo isolato in PVC.
Il cavo di alimentazione XLPE ha un'elevata resistenza elettrica, resistenza meccanica, resistenza all'invecchiamento, resistenza allo stress ambientale e alla corrosione antitetica ed è di costruzione semplice, utilizzando un funzionamento conveniente e più elevato della temperatura a lungo termine. Può essere posato senza limitazioni di caduta.
Applicazione
Utilizzato per linee di trasmissione e distribuzione di potenza con tensione nominale pari a 35 kV e inferiore.
Cavo di alimentazione ad alta e media tensione per applicazioni statiche nel terreno, all'interno e all'esterno di strutture, all'aperto, in canali via cavo, in acqua, in condizioni in cui i cavi non sono esposti a maggiori sollecitazioni meccaniche e tensioni di trazione.
| Cavo di alimentazione MV (11kv 15kv 33kv). |
| Modello e Descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
N. di core |
Area della sezione trasversale del conduttore (mm2) |
| isolamento xlpe |
1 nucleo 3 nuclei |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Nucleo di Cu |
| YJV, N2XSY; Cavo di alimentazione rivestito in PVC |
| YJV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
| YJV32, YJV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
| Al Core |
| YJLV, NA2XSY; Cavo di alimentazione rivestito in PVC |
| YJLV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
| YJLV32, YJLV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
Standard
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706
Altri standard come BS, DIN e ICEA su richiesta
Dati tecnici:
Temperatura massima del conduttore: sotto la norma (90OC), emergenza (130OC) o condizioni di cortocircuito non superiore a 5 s (250℃).
minimo Temp. ambiente 0OC, dopo l'installazione e solo quando il cavo è in una posizione fissa
minimo Raggio di curvatura: 15 x diametro esterno del cavo per unipolare
12 x diametro esterno del cavo per multicore
| Provare la tensione |
6/10kV |
[kV] |
21 / 5 minuti. |
| |
12/20kV |
[kV] |
42 / 5 minuti. |
| |
18/30kV |
[kV] |
63/5 minuti. |
| Intervallo di temperatura |
in movimento |
|
Da -5°C a +70°C |
| |
fisso |
|
Da -20°C a +70°C |
| Temperatura operativa |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
massimo |
[secondo] |
5 |
| Raggio di curvatura |
min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN 60332-1-2 |
Certificato
ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce altri ancora su richiesta
Questo prodotto è applicabile alla linea di trasmissione e distribuzione di potenza con tensione nominale CA (U0/U) del sistema 3,6/6 kV-26/36 kV. Viene instradato nell'aria (struttura del ponte di cavi, supporto della parete interna e vassoio) e nel terreno (interrato direttamente, trincea di cavi, tubo ecc.) rispettivamente in base alla differenza della struttura dello strato di protezione.
I nostri servizi
* Siamo uno dei più grandi produttori di cavi elettrici e di alimentazione in Cina e vantiamo oltre 20 anni di esperienza nella produzione e nella commercializzazione.
* Accettiamo l'OEM. Le dimensioni e il materiale del cavo sono personalizzati. Il nostro logo e il nostro design sono i benvenuti. Produrremo secondo le vostre esigenze e descrizioni;
* Inviaci una richiesta per ulteriori informazioni sui prodotti e ti forniremo un feedback entro 12 ore.
Domande frequenti
1. Spedizione:Via mare o via aerea a causa del peso elevato. I campioni verranno inviati tramite DHL, Fedex. ecc
2. Pagamento:Accettiamo T/T, L/C, basta scegliere quello che ti piace
3.Tempi di consegna:Generalmente 7~10 giorni lavorativi dalla ricezione del deposito. Secondo la quantità.
4. MOQ:Generalmente il nostro MOQ è di 1000 metri. i campioni inferiori a 20 centimetri possono essere forniti liberamente.
