Cavo schermato in filo di rame con cavo elettrico corazzato monofase in filo di acciaio 18/30KV
Alta tensioneCorazzato Cavo di alimentazioneDettagli del cavo di alimentazione
YJ: isolamento XLPE
V: Guaina in PVC
32: Armatura in filo d'acciaio: 3 nuclei
22: Armatura in nastro d'acciaio: 3 nuclei
72: Armatura in filo di alluminio: 1 nucleo
62: Armatura in nastro di acciaio inossidabile: 1 nucleo
ZR: Resistente alla fiamma
Applicazione
Utilizzato nelle stazioni di trasformazione, nei quadri elettrici, nelle centrali elettriche e negli impianti industriali. Cavo di alimentazione di media tensione per applicazioni statiche nel terreno, all'interno e all'esterno di strutture, all'aperto, in canali via cavo, in acqua, in condizioni in cui i cavi non sono esposti a maggiori sollecitazioni meccaniche e tensioni di trazione.
Questo prodotto è applicabile alla linea di trasmissione e distribuzione di potenza con tensione nominale CA (U0/U) del sistema 3,6/6 kV-26/36 kV. Viene instradato nell'aria (struttura del ponte di cavi, supporto della parete interna e vassoio) e nel terreno (interrato direttamente, trincea di cavi, tubo ecc.) rispettivamente in base alla differenza della struttura dello strato di protezione.

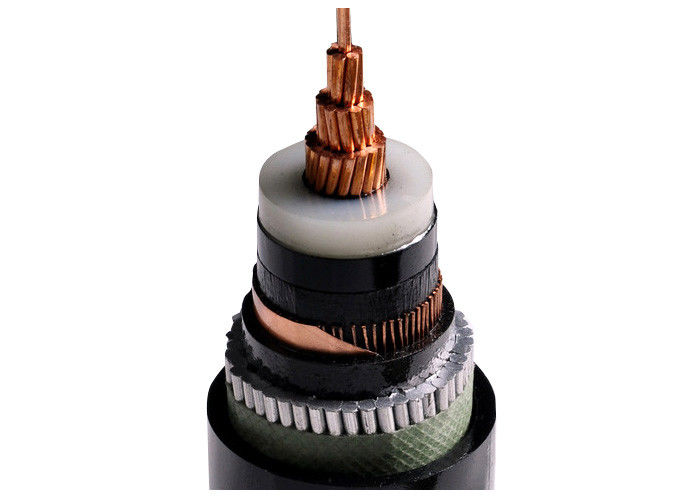

Costruzione
1 ..... rame nudo a trefoli
2 .....strato interno di materiale semiconduttore
3 ..... isolante centrale in polietilene reticolato
4 .....strato esterno di materiale semiconduttore
5 .....nastro semiconduttore
6 .....schermo di fili di rame
7 ..... Strisce di riempimento, filato o carta
8 .....Non tessutoNastro avvolgente o ritardante di fiamma
9 .....EstrusoRivestimento interno in PVC
10 .... Filo di Acciaio Inox Armato
11 .... Guaina totale: polivinilcloruro (PVC) o FR-PVC, PE, LSOH
| Cavo di alimentazione MV (11kv 15kv 33kv). |
| Modello e Descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
N. di core |
Area della sezione trasversale del conduttore (mm2) |
| isolamento xlpe |
1 nucleo 3 nuclei |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Nucleo di Cu |
| YJV, N2XSY; Cavo di alimentazione rivestito in PVC |
| YJV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
| YJV32, YJV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
| Al Core |
| YJLV, NA2XSY; Cavo di alimentazione rivestito in PVC |
| YJLV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
| YJLV32, YJLV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
Standard
Internazionale: IEC 60502-2, IEC 60228
Cina:GB/T12706.2-2008
Altri standard comeBS,DIN e ICEA su richiesta
Dati tecnici:
| Provare la tensione |
6/10kV |
[kV] |
21 / 5 minuti. |
| |
12/20kV |
[kV] |
42 / 5 minuti. |
| |
18/30kV |
[kV] |
63/5 minuti. |
| Intervallo di temperatura |
in movimento |
|
Da -20°C a +90°C |
| |
fisso |
|
Da -20°C a +90°C |
| Temperatura operativa |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
massimo |
[secondo] |
5 |
| Raggio di curvatura |
min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN50265-2-1 |
Certificato
ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce altri ancora su richiesta
IMBALLAGGIO E SPEDIZIONE
Tutti i cavi per l'esportazione sono ben imballati e protetti da un tamburo di legno o da un tamburo di legno e acciaio. Il materiale di imballaggio dipende dal peso e dalle dimensioni del cavo. Dopo che i tamburi per cavi ben imballati vengono inviati al porto marittimo, vengono caricati in un container da 20 piedi o in un container da 40 piedi. Tutti i tamburi per cavi sono fissati saldamente tramite cintura di sicurezza per garantire l'assenza di movimenti durante il trasporto marittimo. La dimensione del container viene scelta in base al peso della merce totale caricata o in base alle esigenze del cliente.
Servizi
* Siamo uno dei più grandi produttori di cavi elettrici e di alimentazione in Cina e vantiamo oltre 20 anni di esperienza nella produzione e nella commercializzazione.
* Accettiamo l'OEM. Le dimensioni e il materiale del cavo sono personalizzati. Il nostro logo e il nostro design sono i benvenuti. Produrremo secondo le vostre esigenze e descrizioni;
* Inviaci una richiesta per ulteriori informazioni sui prodotti e ti forniremo un feedback entro 12 ore.
