Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
Tipo di modello:
Cable CU/XLPE/SWA/PVC
Tensione nominale:
1kV
Isolamento:
XLPE
Conduttore:
CU, rame
Armatura:
SWA, armato con filo d'acciaio
Dimensioni:
1 ~ 630 mm2
Nuclei:
4 core
materiale della guaina:
PVC, PE, LSOH
Standard:
IEC/BS/STATO/VDE
Garanzia:
2 anni
Campione gratuito:
Disponibile
Evidenziare:

armored electrical wire

,

armored cable wiring

Termini di pagamento e di spedizione
Quantità di ordine minimo
600 metri
Prezzo
US$0.5~121 per Meter
Imballaggi particolari
Tamburi di legno
Tempi di consegna
15 giorni lavorativi
Termini di pagamento
T/T, L/C
Capacità di alimentazione
30.000 chilometri al mese
Descrizione del prodotto

Cavo elettrico corazzato di rame del conduttore LV, cavo corazzato del filo di acciaio di 4 centri

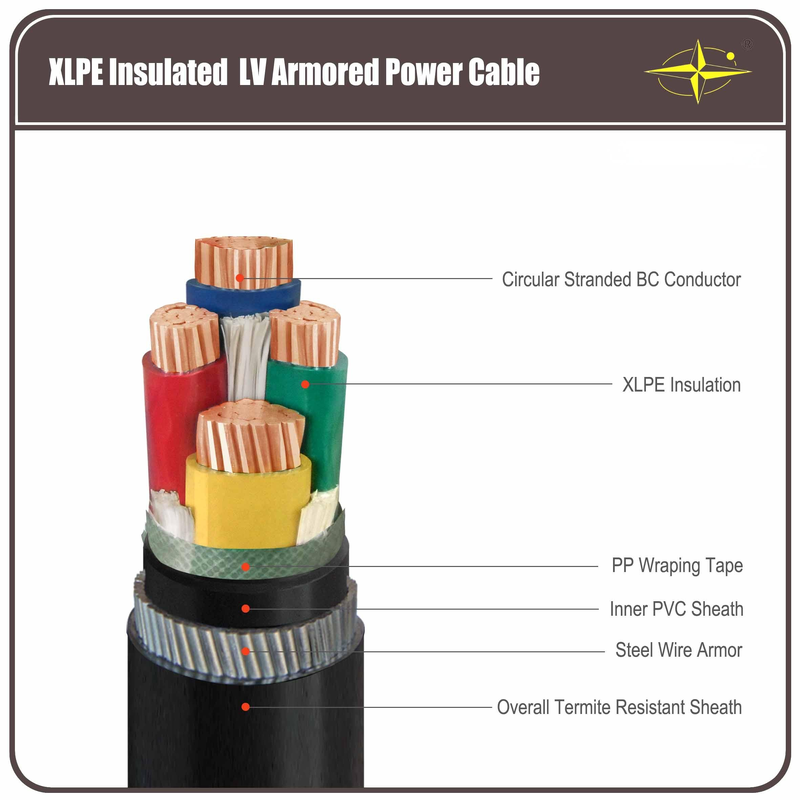

Costruzione



Conduttore Conduttore in rame intrecciato compatto, Classe 2 secondo IEC 60228
Conduttore circolare solido in rame, Classe 1 secondo IEC 60228
Isolamento XLPE (polietilene reticolato)
Riempitivo Riempitivo in PP
Nastro da imballaggio Non tessuto
Rivestimento interno PVC estruso
Armatura Filo d'acciaio
Guaina generale

PVC resistente alle termiti



Applicazioni



Utilizzato per la trasmissione di energia e la linea di distribuzione con tensione nominale pari a 35 kV e inferiore. Rispetto al cavo di alimentazione isolato in PVC, il cavo di alimentazione xlpe vanta non solo caratteristiche di eccellente elettricità, meccanismo,

resistente al calore e all'invecchiamento, resistente allo stress ambientale e resistente alla corrosione chimica, ma anche semplice

struttura, peso leggero, nessuna restrizione dovuta alla caduta e tolleranza alle alte temperature per il lavoro a lungo termine.



Standard



Internazionale: IEC 60502-2, IEC 60228

Cina:GB/T12706.2-2008

Altri standard comeBS,DIN e ICEA su richiesta



Dati tecnici



Tensione nominale: 0,6/1kV

Temperatura massima del conduttore: sotto la norma (90°C), emergenza (130°C) o cortocircuito non superiore a 5 s (250°C) condizioni.

minimo Temp. ambiente0°C, dopo l'installazione e solo quando il cavo è in una posizione fissa

minimo Raggio di curvatura: 20 x diametro esterno del cavo per cavi unipolari non armati

15 x diametro esterno del cavo per cavi armati unipolari

15 x diametro esterno del cavo per cavi multipolari non armati

12 x diametro esterno del cavo per cavi armati multipolari







Specifiche



Nominativo Sezione trasversale del conduttore

Fili

N./Diametro Del conduttore

 Spessore dell'isolamento Spessore del rivestimento interno Dia. Di Filo Di Armatura Spessore della guaina ca. OD

ca.

Peso

 Massimo. Resistenza CC del conduttore (20 ℃) Test della tensione CA Valutazione attuale
mm2 pz/mm mm 　 　 mm (mm) kg/km Ω/km kV/5min Nell'aria (A) Nel suolo(A)
4×4 7/0,85 0,7 1.0 0.9 1.8 18.0 699 4.61 3.5 34 45
4×6 7/1.04 0,7 1.0 1.25 1.8 19.0 820 3.08 3.5 43 57
4×10 7/1.38 0,7 1.0 1.25 1.8 22.0 1233 1.83 3.5 60 77
4×16 7/1.78 0,7 1.0 1.6 1.8 24.5 1550 1.15 3.5 83 105
4×25 7/2.14 0.9 1.0 1.6 1.8 29.2 2036 0,727 3.5 105 125
4×35 7/2.52 0.9 1.0 2.0 1.9 32,5 2501 0,524 3.5 125 155
4×50 10/2.52 1.0 1.0 2.0 2.0 33.0 3064 0,387 3.5 160 185
4×70 14/2.52 1.1 1.0 2.0 2.1 37.0 3974 0,268 3.5 200 225
4×95 19/2.52 1.1 1.2 2.0 2.3 43.0 5032 0,193 3.5 245 270
4×120 24/2.52 1.2 1.2 2.5 2.5 45.0 6327 0,153 3.5 285 310
4×150 30/2.52 1.4 1.4 2.5 2.7 51.0 7765 0,124 3.5 325 345
4×185 37/2.52 1.6 1.4 2.5 2.8 56.0 9205 0,0991 3.5 375 390
4×240 48/2.52 1.7 1.4 2.5 3.0 62.0 11444 0,0754 3.5 440 450
4×300 61/2.52 1.8 1.6 2.5 3.2 67.0 13830 0,0601 3.5 505 515
4×400 61/2.97 2.0 1.6 3.15 3.5 74.0 19673 0,0470 3.5 570 575















IMBALLAGGIO E SPEDIZIONE




Siamo in grado di soddisfare i programmi di consegna più rigorosi in base all'ordine di acquisto.

Il rispetto della scadenza è sempre la massima priorità poiché qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.

Il cavo viene fornito in bobine di legno, scatole di cartone ondulato e bobine. Le estremità del cavo sono sigillate con BOPP

nastro autoadesivo e cappucci sigillanti non igroscopici per proteggere le estremità dei cavi dall'umidità.

La marcatura richiesta dovrà essere stampata con un materiale resistente alle intemperie sulla parte esterna del fusto

secondo il requisito del cliente.
