CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty

CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty

Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione ISO,CE,IEC,TUV,KEMA
Dettagli del prodotto
Nome del prodotto:
Cavo AL armato
Isolamento:
XLPE
Armatura:
AWA,STA
Conduttore:
Al
Guaina:
PVC, PE
Nuclei:
L'un centro
Standard:
L'IEC, BS, È, VDE
Garanzia:
2 anni
Evidenziare:

armored cable wiring

,

armoured power cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
500 METRI
Prezzo
US$0.51- US$125 / Meter
Imballaggi particolari
Tamburi di legno
Tempi di consegna
7 giorni
Termini di pagamento
T/T, L/C
Capacità di alimentazione
25.000 KMs al mese
Descrizione del prodotto

Cavo elettrico armato CWS CTS STA PE media tensione 2 anni di garanzia


Alta tensioneCorazzato Cavo di alimentazioneDettagli del cavo di alimentazione

YJ: isolamento XLPE
V: Guaina in PVC
32: Armatura in filo d'acciaio: 3 nuclei
22: Armatura in nastro d'acciaio: 3 nuclei
72: Armatura in filo di alluminio: 1 nucleo
62: Armatura in nastro di acciaio inossidabile: 1 nucleo
ZR: Resistente alla fiamma

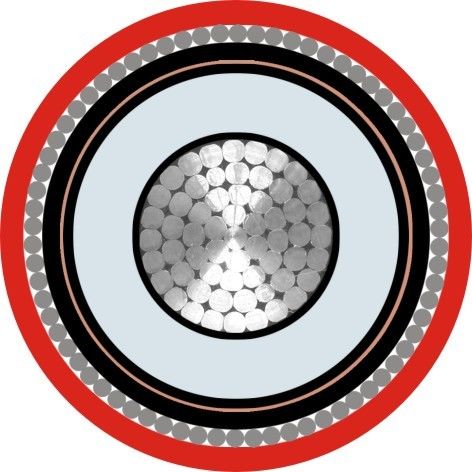

Costruzione


Conduttore: Cu alluminio rotondo, multifilo intrecciato compatto (RM), classe 2 acc. secondo HRN HD 383 / IEC 60228 / DIN VDE 0295
Schermo interno: pelle semiconduttiva estrusa sul conduttore
Isolamento: XLPE (polietilene reticolato, marchio recente: PE-X) composto DIX 8 acc. a HRN HD 620 S1 ili 2XI1 sec. secondo DIN VDE 0207 dio 22
Schermo esterno: pelle semiconduttiva estrusa sull'isolamento, giuntata longitudinalmente con l'isolamento (+ nastro di materiale semiconduttivo)
Conduttoreschermo: nastro di rame avvolto in controelica
Riempitivo: strisce di riempimento, filati o carta
Avvolgimento: nastro avvolgente non tessuto o ignifugo o impermeabile
Rivestimento interno: PVC estruso
Armatura: Filo di alluminio
Guaina generale polivinilcloruro (PVC) o FR-PVC, PE, LSOH
Colore guaina Nero, rosso o personalizzato








Applicazione


Utilizzato nelle stazioni di trasformazione, nei quadri elettrici, nelle centrali elettriche e negli impianti industriali. Cavo di alimentazione di media tensione per applicazioni statiche nel terreno, all'interno e all'esterno di strutture, all'aperto, in canali via cavo, in acqua, in condizioni in cui i cavi non sono esposti a maggiori sollecitazioni meccaniche e tensioni di trazione.




Cavo di alimentazione MV (11kv 15kv 33kv).
Modello e Descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV N. di core Area della sezione trasversale del conduttore (mm2)
isolamento xlpe 1 nucleo 3 nuclei 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq
Nucleo di Cu
YJV, N2XSY; Cavo di alimentazione rivestito in PVC
YJV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato
YJV32, YJV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio
Al Core
YJLV, NA2XSY; Cavo di alimentazione rivestito in PVC
YJLV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato
YJLV32, YJLV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio






Standard

Internazionale: IEC 60502-2, IEC 60228
Cina:GB/T12706.2-2008
Altri standard comeBS,DIN e ICEA su richiesta



Dati tecnici:

Provare la tensione 6/10kV [kV] 21 / 5 minuti.
  12/20kV [kV] 42 / 5 minuti.
  18/30kV [kV] 63/5 minuti.
Intervallo di temperatura in movimento   Da -20°C a +90°C
  fisso   Da -20°C a +90°C
Temperatura operativa cortocircuito °C 250
Tempo di cortocircuito massimo [secondo] 5
Raggio di curvatura min. x diametro 15
Infiammabilità standard   EN50265-2-1



*) Imballo: CUT = cavo in diverse lunghezze su tamburo o bobina, possibile taglio alla lunghezza richiesta



Certificato

ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce altri ancora su richiesta



Questo prodotto è applicabile alla linea di trasmissione e distribuzione di potenza con tensione nominale CA (U0/U) del sistema 3,6/6 kV-26/36 kV. Viene instradato nell'aria (struttura del ponte di cavi, supporto della parete interna e vassoio) e nel terreno (interrato direttamente, trincea di cavi, tubo ecc.) rispettivamente in base alla differenza della struttura dello strato di protezione.




IMBALLAGGIO E SPEDIZIONE

Tutti i cavi per l'esportazione sono ben imballati e protetti da un tamburo di legno o da un tamburo di legno e acciaio. Il materiale di imballaggio dipende dal peso e dalle dimensioni del cavo. Dopo che i tamburi per cavi ben imballati vengono inviati al porto marittimo, vengono caricati in un container da 20 piedi o in un container da 40 piedi. Tutti i tamburi per cavi sono fissati saldamente tramite cintura di sicurezza per garantire l'assenza di movimenti durante il trasporto marittimo. La dimensione del container viene scelta in base al peso della merce totale caricata o in base alle esigenze del cliente.



Servizi
* Siamo uno dei più grandi produttori di cavi elettrici e di alimentazione in Cina e vantiamo oltre 20 anni di esperienza nella produzione e nella commercializzazione.
* Accettiamo l'OEM. Le dimensioni e il materiale del cavo sono personalizzati. Il nostro logo e il nostro design sono i benvenuti. Produrremo secondo le vostre esigenze e descrizioni;
* Inviaci una richiesta per ulteriori informazioni sui prodotti e ti forniremo un feedback entro 12 ore.


CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty 0
