Customized Armoured Electrical Aluminium Conductor Cable , Armored Power Cable

Cavo conduttore di alluminio elettrico corazzato su misura, cavo elettrico corazzato

Descrizione:

CU/XLPE/STA/PVC, IEC 60502

CEI 60502, CEI 60228,GB/T12706.1-2008.

CE, CCC, KEMA

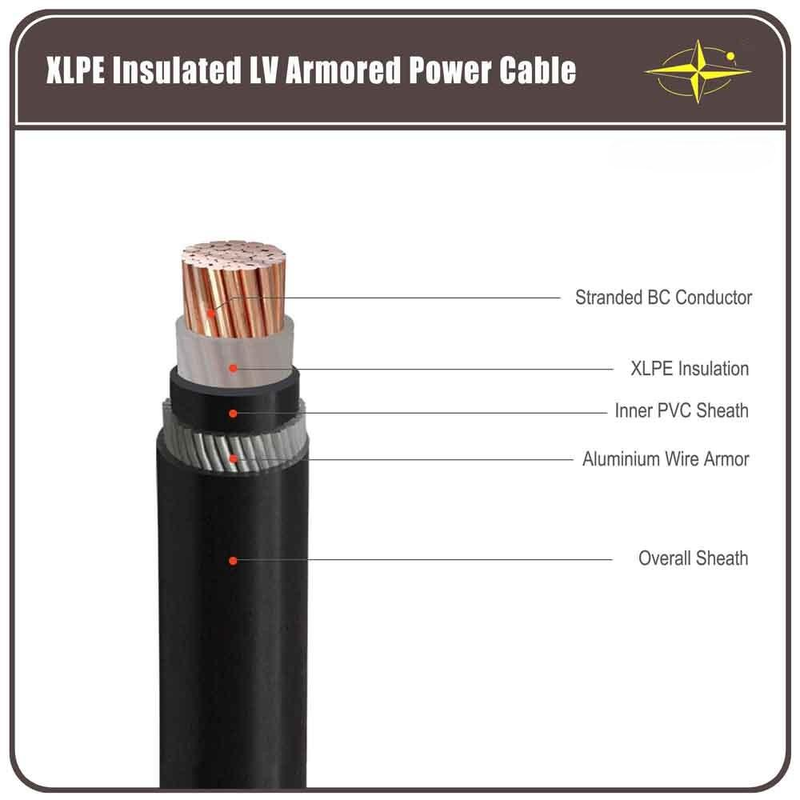

Costruzioni

Conduttore:CConduttore in alluminio a trefolo circolare, conforme alla norma IEC 60228 classe 2

Isolamento:XLPE/UN

Schermo: filo/nastro di rame

Rivestimento interno: PVC

Armatura: filo o nastro di acciaio zincato

Guaina:PVC tipo ST2secondo IEC 60502, nero

Nota:Colore isolante a norma oppurerequisito del cliente

Applicazioni

Utilizzato per linee di trasmissione e distribuzione di potenza con tensione nominale pari a 35 kv e inferiore. Rispetto al cavo di alimentazione isolato in PVC, il cavo di alimentazione XLPE vanta non solo caratteristiche di eccellente elettricità, meccanismo, resistenza al calore e all'invecchiamento, resistenza allo stress ambientale e resistenza alla corrosione chimica, ma anche struttura semplice, peso leggero, nessuna restrizione dovuta alla caduta e tolleranza alle alte temperature per un lavoro a lungo termine.

Per la posa in interni ed esterni. In grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.Standard

Internazionale:CEI 60502, CEI 60228

Cina: GB/T 12706.1-2008

Altri standard comeBS,DIN e ICEA su richiesta

Dati tecnici

Tensione nominale:2-35kV

Massimo.Temp. conduttore.: normale (90°C), cortocircuito non superiore a 5 s (160°Cquando l'area della sezione è inferiore a 300 mm2, 140°Cquando l'area della sezione è superiore a 300 mm2)

minimo. UNambienteTdip.:Il cavo deve essere preriscaldato se la temperatura ambiente è inferiore a 0°C

minimoRaggio di curvatura:cavo unipolare 20(d+D)±5%

Cavo multipolare 15(d+D)±5%

Certificati

CE, RoHS, CCC, KEMA e altri su richiesta

4 Tabella delle tensioni, dei conduttori e delle sezioni

Il cavo con tensione nominale di categoria A viene utilizzato nella situazione che richiede non più di 1 min. della durata del guasto a terra. Per il cavo con tensione nominale di categoria B, la durata del guasto di terra normalmente non supera 1 ora, max. la durata non è superiore a 8 ore, la durata annuale del guasto a terra complessivamente non deve essere superiore a 125 ore, la categoria C include tutto il sistema tranne le categorie A e B.

Descrizione:

CU/XLPE/STA/PVC, IEC 60502

CEI 60502, CEI 60228,GB/T12706.1-2008.

CE, CCC, KEMA

Costruzioni

Conduttore:CConduttore circolare in rame intrecciato, conforme alla norma IEC 60228 classe 2

Isolamento:XLPE/UN

Rivestimento interno: PVC

Armatura: filo o nastro di acciaio zincato

Guaina:PVC tipo ST2secondo IEC 60502, nero

Nota:Colore isolante a norma oppurerequisito del cliente

Applicazioni

Utilizzato per linee di trasmissione e distribuzione di potenza con tensione nominale pari a 35 kv e inferiore. Rispetto al cavo di alimentazione isolato in PVC, il cavo di alimentazione XLPE vanta non solo caratteristiche di eccellente elettricità, meccanismo, resistenza al calore e all'invecchiamento, resistenza allo stress ambientale e resistenza alla corrosione chimica, ma anche struttura semplice, peso leggero, nessuna restrizione dovuta alla caduta e tolleranza alle alte temperature per un lavoro a lungo termine.

Per la posa in interni ed esterni. In grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.Standard

Internazionale:CEI 60502, CEI 60228

Cina: GB/T 12706.1-2008

Altri standard comeBS,DIN e ICEA su richiesta

Dati tecnici

Tensione nominale:2-35kV

Massimo.Temp. conduttore.: normale (90°C), cortocircuito non superiore a 5 s (160°Cquando l'area della sezione è inferiore a 300 mm2, 140°Cquando l'area della sezione è superiore a 300 mm2)

minimo. UNambienteTdip.:Il cavo deve essere preriscaldato se la temperatura ambiente è inferiore a 0°C

minimoRaggio di curvatura:cavo unipolare 20(d+D)±5%

Cavo multipolare 15(d+D)±5%

Certificati

CE, RoHS, CCC, KEMA e altri su richiesta

4 Tabella delle tensioni, dei conduttori e delle sezioni

Il cavo con tensione nominale di categoria A viene utilizzato nella situazione che richiede non più di 1 min. della durata del guasto a terra. Per il cavo con tensione nominale di categoria B, la durata del guasto di terra normalmente non supera 1 ora, max. la durata non è superiore a 8 ore, la durata annuale del guasto a terra complessivamente non deve essere superiore a 125 ore, la categoria C include tutto il sistema tranne le categorie A e B.
