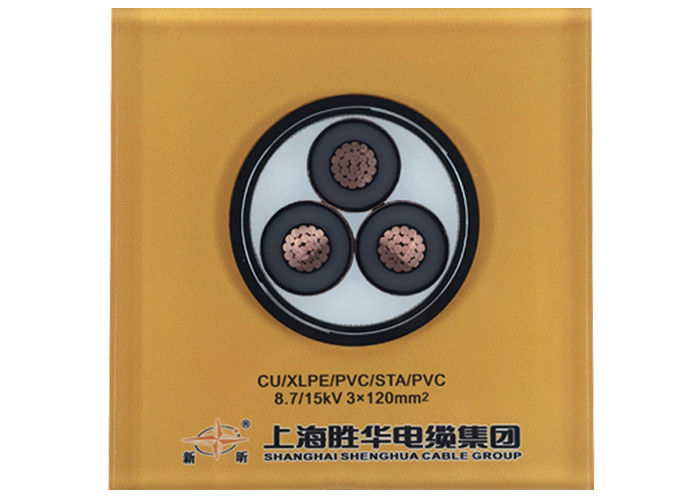

Cavo elettrico blindato di potenza professionale STA 120mm2 185mm2 240mm2 300mm2
MV ((6 a 35kv) Dettagli del cavo di alimentazione
YJ: Isolamento XLPE
V: involucro in PVC
32: armature in filo d'acciaio
22: Ceramica con nastro di acciaio
72: corazzatura in filo di alluminio
62: Ceramica a nastro in acciaio inossidabile
ZR: resistente alle fiamme
Edilizia
1..... rame nudo stratificato
2..... strato interno di materiale semiconduttore
3..... isolamento del nucleo di polietilene incrociato
4..... strato esterno di materiale semiconduttore
5..... nastro semiconduttore
6..... schermo di fili di rame
7..... Strisce di riempimento, filati o carta
8..... non tessutiNastro di avvolgimento o ignifugo
9..... estrattiRivestimento interno in PVC
10.... Nastro blindato in acciaio inossidabile
11.... Guarnizione complessiva: polivinilcloruro (PVC) o FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Cavo elettrico |
| Modello e descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Numero del nucleo |
Area della sezione trasversale del conduttore ((mm2) |
| Isolamento xlpe |
1 nucleo 3 nucleo |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Cu core |
| YJV, N2XSY;cavo di alimentazione avvolto in PVC |
| YJV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJV32, YJV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC |
| Al Core |
| YJLV, NA2XSY; cavo di alimentazione avvolto in PVC |
| YJLV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJLV32, YJLV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC |
Questo prodotto è applicabile alla linea di trasmissione e distribuzione di energia con tensione nominale AC ((U0/U) di sistema 3.6/6kV-26/36kV.e vassoio) e terreno ((direttamente sepolto, trincea di cavi, tubo ecc.) rispettivamente in funzione della differenza di struttura dello strato di protezione.
Applicazione
Utilizzato nelle stazioni di trasformatori, nei blocchi di commutazione, nelle centrali elettriche e negli impianti industriali.
Cavo elettrico a media tensione per applicazioni statiche a terra, all'interno e all'esterno di impianti, all'aperto, in canali di cavi, in acqua,in condizioni in cui i cavi non sono esposti a forti sollecitazioni meccaniche e tensioni di trazione.
Norme
Internazionale: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Altre norme quali:BS,DIN e ICEA su richiesta
Dati tecnici
- Cavo di alimentazione secondo DIN VDE 0276 parte 603, HD 620, IEC 60502, BS 6622
- Intervallo di temperatura massimo da +90 °C a +90 °C
- Temperatura durante l'installazione da 0 °C a +70 °C
- temperatura di corto circuito + 250 °C (fino a 5 secondi)
- tensione nominale Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (del BS), 18/30 kV, 19/33 kV (del BS)
- tensioni di funzionamento 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- tensione di prova a.c. 3,6/6 kV = 11 kV fino a 5 min. 6/10 kV = 21 kV fino a 5 min.
- raggio minimo di piegatura circa 15 diametro del cavo
| Tensione di prova |
6 / 10 kV |
[kV] |
21 / 5 minuti. |
| |
12 / 20 kV |
[kV] |
42 minuti e mezzo. |
| |
18 / 30 kV |
[kV] |
63 minuti e mezzo. |
| Intervallo di temperatura |
in movimento |
|
-5°C a +70°C |
| |
fisso |
|
-20°C a +70°C |
| Temperatura di funzionamento |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
- Max. - Cosa? |
[sec] |
5 |
| Raggio di piegatura |
Min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN 60332-1-2
|
*) Imballaggio: CUT = cavi di lunghezza diversa sul tamburo o sul rullo, possibile taglio alla lunghezza richiesta
Certificato
ISO,CE, KEMAIEC,RoHS, CCC,P3Ce altri su richiesta
Tabella della tensione, dei nuclei e della sezione trasversale
| Articolo |
Categoria A, B |
3.6/6kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categoria A, B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Unico core |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Tre nuclei |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Il cavo con tensione nominale di categoria A è utilizzato in situazioni che richiedono una durata di mancata messa a terra non superiore a 1 min. Per il cavo con tensione nominale di categoria B,la durata del guasto di messa a terra normalmente non supera 1 ora;, la durata massima non deve superare le 8 ore, la durata annua del guasto a terra non deve superare le 125 ore, la categoria C comprende tutti i sistemi di categoria A e B.
